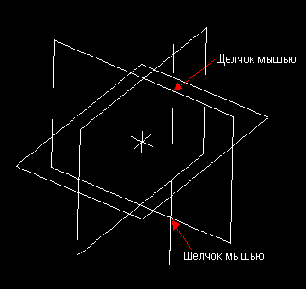

Чертеж 1

Количество витков (Revolution) — количество полных оборотов спирали.
Плоская спираль (Spiral) — эта опция создает спираль, начинающуюся в центре и раскручивающуюся наружу.

Чертеж 2

Чертеж 3

Чертеж 4

Чертеж 5

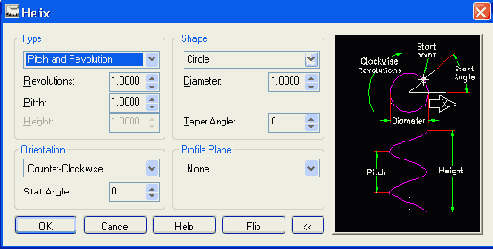

Появляется диалоговое окно команды Helix.
Установите значения количества витков (Revolution), шага (Pitch) и диаметра (Diameter).
После того как установки сделаны, щелкните мышью на кнопке ОК.

Чертеж 6

Чертеж 7

Чертеж 8

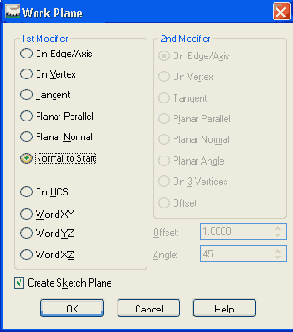

Select the path: (Выберите спираль).
Нажмите клавишу <Enter>.
(Этим подтверждается размещение новой рабочей/эскизной плоскости.)

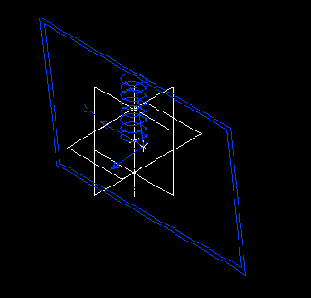

Хотя новая рабочая плоскость выглядит косой, она перпендикулярна спирали в точке ее начала.

Чертеж 9

Чертеж 10

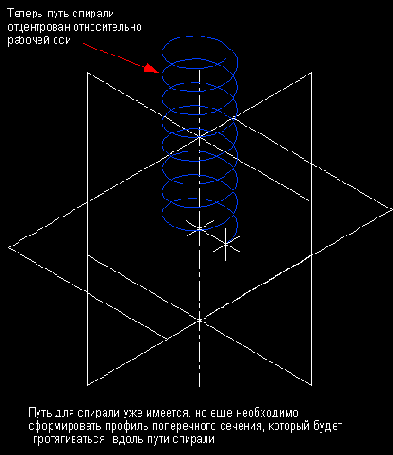

Теперь необходимо наложить на профиль поперечного сечения все необходимые ограничения. Сначала следует идентифицировать профиль.
Введите с клавиатуры AMPROFILE и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Выберите окружность и нажмите еще раз клавишу <Enter>.

Чертеж 11

Теперь необходимо наложить на профиль размерные ограничения.
Введите с клавиатуры AMPARDIM и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

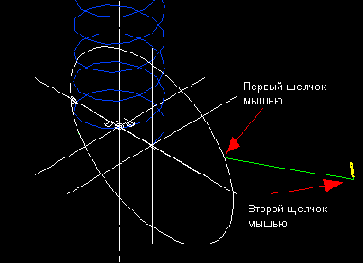

Выберите окружность и затем щелкните мышью в стороне от нее, чтобы разместить размер.

Чертеж 12

Наконец- то все готово, чтобы протащить профиль вдоль трехмерной спирали!

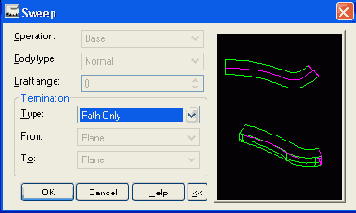

Введите с клавиатуры АNSWEEP и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Воспользуйтесь опцией Path Only (Только путь).
Щелкните мышью на кнопке ОК.

Чертеж 13

Будьте терпеливы. Процесс формирования спирали может занять некоторое время.

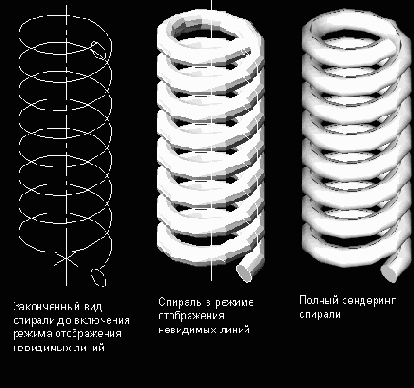

Если объемное изображение спирали вы не увидите сразу, включите режим рендеринга или показа невидимых линий.

Чертеж 14

Для задания спирали может быть использован ряд опций:

Pitch and Revolution (
