Чертеж 1

Select second object or place dimension: (Щелкните мышью в том месте, где требуется разместить размер).
Справочный размер размещается на виде.

Чертеж 1

Введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

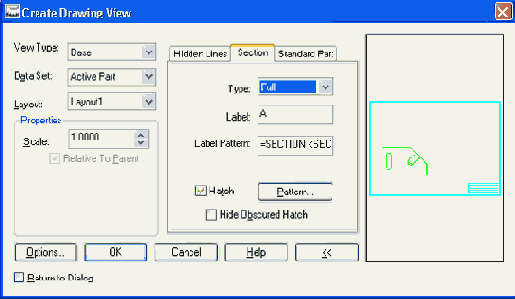

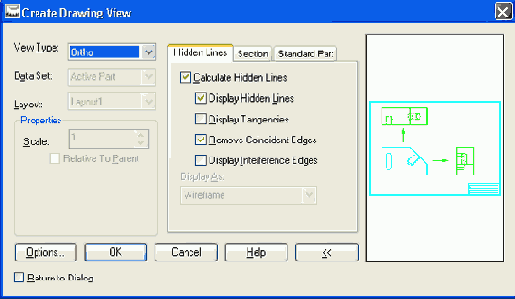

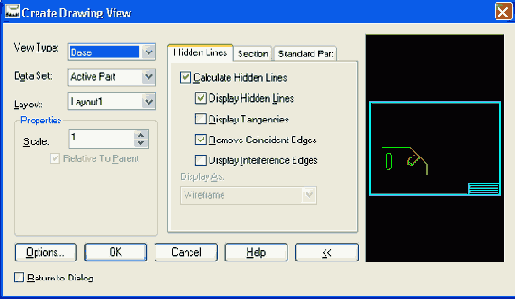

Появится диалоговое окно Create Drawing View.
Установите в окне View Type опцию Base или Ortho.
Установите в окне Data Set опцию Active Part.

В окне Scale установите соответствующее значение масштаба.
Щелкните мышью на закладке Section (Сечение) и для получения полного сечения установите в окне Туре (Тип) опцию Full (Полное).

Чертеж 1

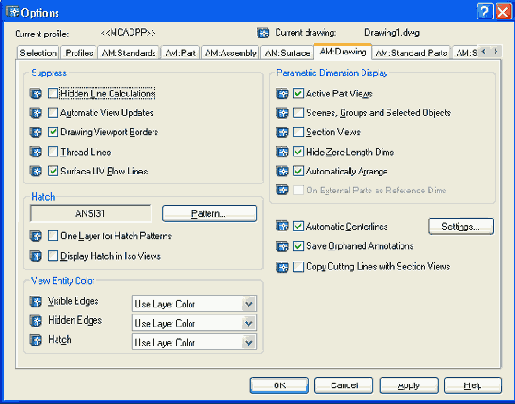

Щелкните мышью на кнопке Pattern... (Образец...).

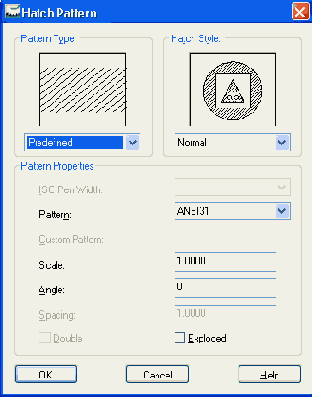

Появится диалоговое окно образцов штриховки Hatch Pattern.
Оставьте установку по умолчанию ANSI31 pattern или выберите желаемый тип штриховки.
Масштаб штриховки Scale можно регулировать. Большие числа дают большее расстояние между линиями штриховки; меньшие числа делают расположение линий штриховки более плотным.
Значение угла в окне Angle обычно устанавливают или оставляют равным.
Если не требуется выполнять операцию двухмерного редактирования по усечению области штриховки, то опция Exploded (He сплошная) не активизируется.

Чертеж 2

Щелкните мышью на кнопке ОК.
Остальные установки оставьте в значениях по умолчанию.

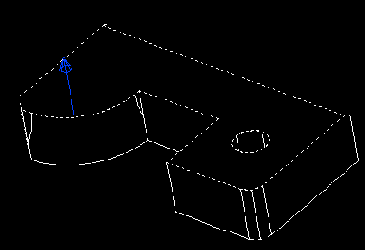

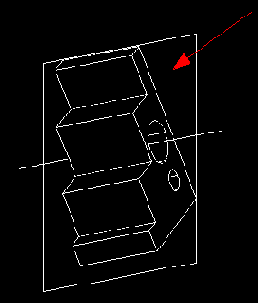

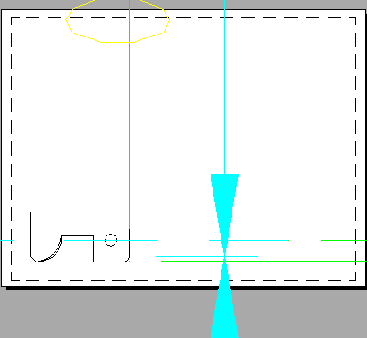

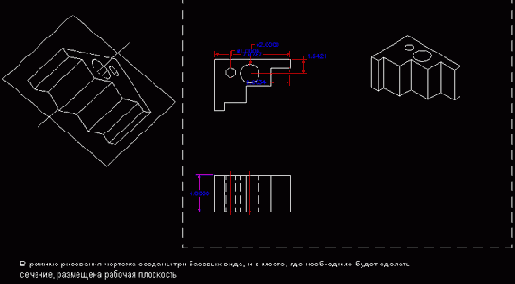

Select plane will be cutting plane: (Щелкните мышью на рабочей плоскости в режиме создания модели. Пакет Mechanical Desktop автоматически переключится в режим создания модели, чтобы позволить сделать выбор рабочей плоскости).

Чертеж 2

Select view in which to display cutting lines (or press Enter for none) : (Щелкните мышью на том виде, на котором необходимо разместить двойную штрих-пунктирную линию плоскости сечения. Или введите с клавиатуры Р, чтобы иметь возможность щелчком мыши указать точки прохода линий плоскостей сечения. Если вы нажмете клавишу <Enter>, то линия плоскости сечения показана не будет).

Чертеж 3

Введите с клавиатуры Y и нажмите клавишу <Enter>, так вы определите точку начала оси Y.
Введите с клавиатуры R и нажмите клавишу <Enter>.
Продолжайте вводить букву R до тех пор, пока пиктограмма осей XYZ не примет вид стандартных осей декартовой системы координат, которые будут соответствовать виду спереди.

Ось X — слева направо.
Ось Y — снизу вверх.
Ось Z — изнутри наружу.

Чертеж 3

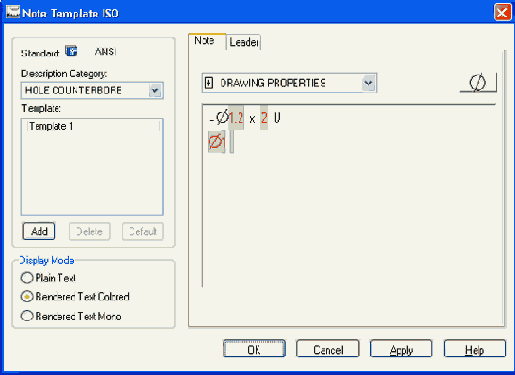

Появляется диалоговое окно Hole (Отверстие), в котором можно произвести регулировку установок и откорректировать тот объем информации, который должен быть включен в обозначение).

Чертеж 3

Select work plane, face or [worldXy/worldYz/worldZx/Ucs/View] : Y (Введите с клавиатуры у или ж и затем нажмите клавишу <Enter>).
Select an option [Rotate/Flip/Accept] : R (Введите букву R, выбирая тем самым вращение. Вращайте пиктограмму осей X, Y и Z до тех пор, пока она не совместится правильно с видом сечения).

Чертеж 4

Базовый вид появляется на своем месте.

Чертеж 4

При использовании применяемой по умолчанию системы обозначений ANSI (American National Standards Institute — Американский национальный институт стандартов) обозначения отверстий будут содержать правильный набор символов.

Щелкните мышью на кнопке ОК.

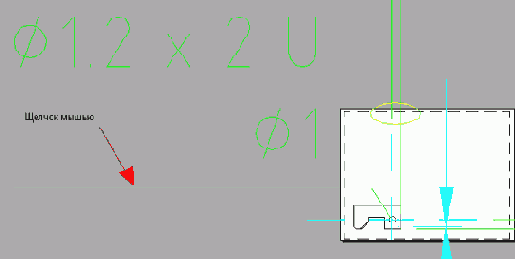

Select location for hole note: (Щелкните мышью в том месте, где будете размещать обозначение).

Чертеж 4

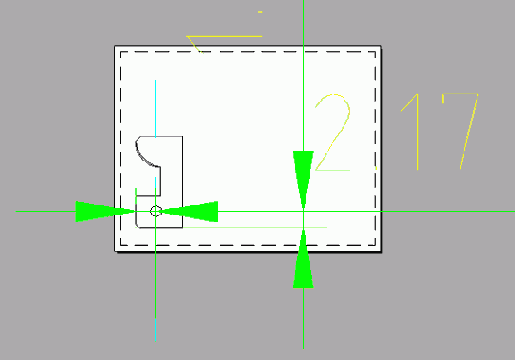

Specify location on base view: (Щелкните на экране режима создания модели в том месте, где следует разместить сечение).

Чертеж 5

Чертеж 5

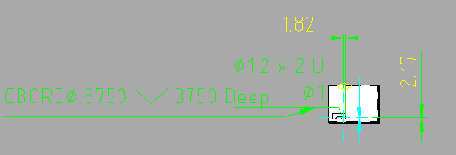

Теперь добавим другое отверстие. Пусть это будет отверстие с цилиндрической зенковкой. (Воспользуемся той же процедурой применения команды AMNOTE, которая была использована Для стандартных отверстий.)

Чертеж 5

Чертеж 6

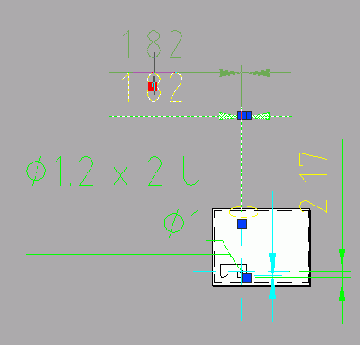

Для того чтобы осуществить редактирование обозначения отверстия, дважды щелкните мышью на размере или введите с клавиатуры команду AMPOWEREDIT и нажмите клавишу <Enter>. Появится диалоговое окно редактирования, куда можно ввести изменения, добавления или удалить лишнее.
После завершения щелкните мышью на кнопке ОК.

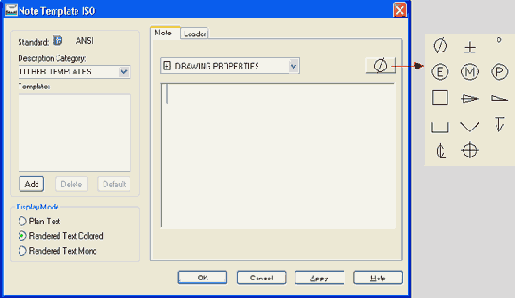

Нажав с помощью мыши кнопку символов, можно ввести в обозначение дополнительные символы.

Чертеж 6

В существующий чертеж с ортографическими проекциями введен вид полного поперечного сечения (Section A-A)
Далее предлагается ознакомиться с шагами создания видов увеличенного масштаба. Прежде, чем приступить к работе, вы должны убедиться, что модель закончена и базовый чертеж с ортографическими проекциями завершен.

Введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Появится диалоговое окно Create Drawing View.

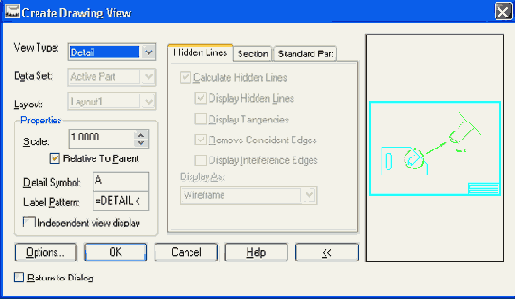

Установите в окне View Type опцию Detail.
Отрегулируйте значение масштаба в окне Scale, чтобы слегка увеличить вид.
Щелкните мышью на кнопке ОК.

Чертеж 7

Select vertex in parent view to attach detail: (Щелкните мышью непосредственно в центре области родительского вида, которую следует изобразить с увеличенным масштабом).
Specify center point for circular area or [Ellipse/Polygon/Rect/ Select] : (Форма области, представленной в увеличенном масштабе, может иметь вид эллипса, многоугольника или прямоугольника. Если вы соглашаетесь с формой области по умолчанию, которой является окружность, то просто щелкните на родительском виде непосредственно в центре области, которую хотите изобразить в увеличенном масштабе).

Чертеж 8

Чертеж 8

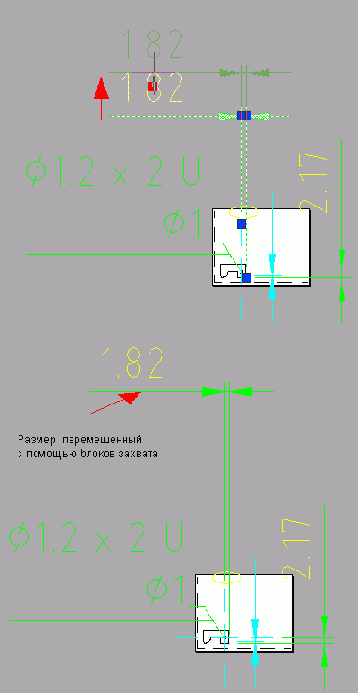

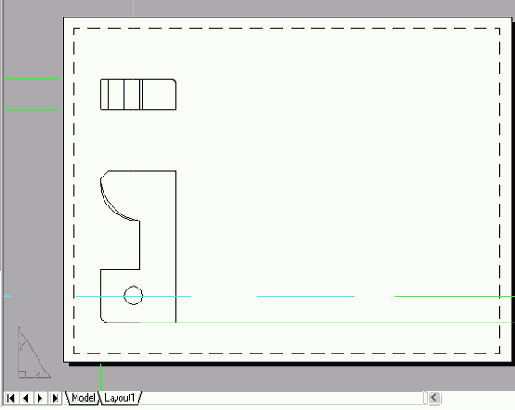

Отбуксируйте красный прямоугольник на новое место и дважды нажмите клавишу <Esc>, чтобы убрать блоки захвата.

Чертеж 8

Specify radius of circle or [Diameter]: (Буксировкой отрегулируйте величину диаметра, чтобы окружность накрывала область более подробного изображения).

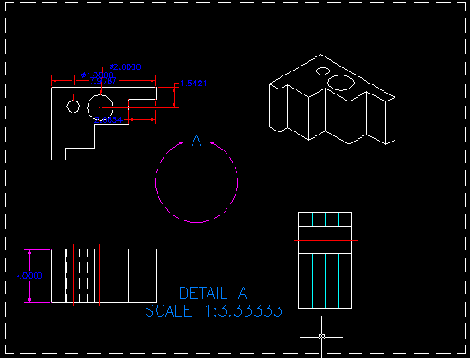

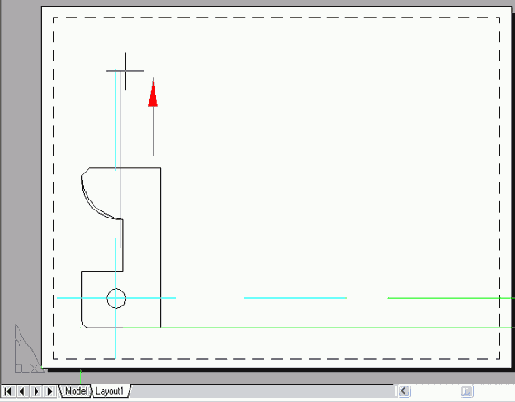

Specify location for detail view: (Щелкните мышью на свободной области чертежа, чтобы разместить вид с увеличенным масштабом).

Чертеж 9

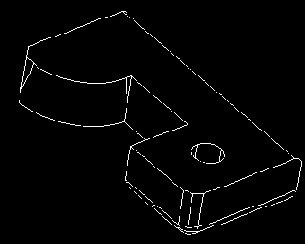

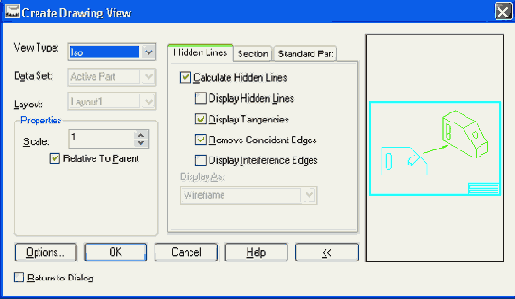

Далее необходимо создать изометрическую проекцию. Этот шаг аналогичен шагам по созданию других видов, за исключением того, что в качестве типа вида выбирается опция Iso.

Чертеж 9

Вспомогательные виды используются для показа наклонных поверхностей, которые обычно не очень хорошо видны в стандартной ортографической проекции.

Рассмотрим шаги, позволяющие создать вспомогательный вид. После того, как модель создана и завершено получение базовых ортографический проекций, введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Появится диалоговое окно Create Drawing View.

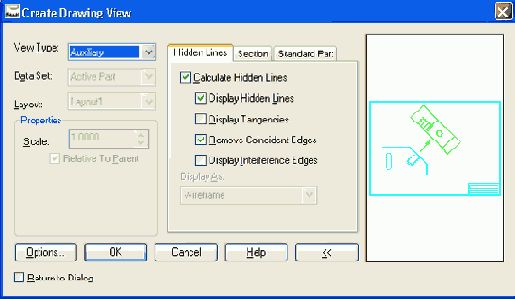

Установите в окне View Type опцию Auxiliary.
Щелкните мышью на кнопке ОК.

Чертеж 10

Снова выберите родительский вид и протяните линию в оставшийся угол.

Чертеж 10

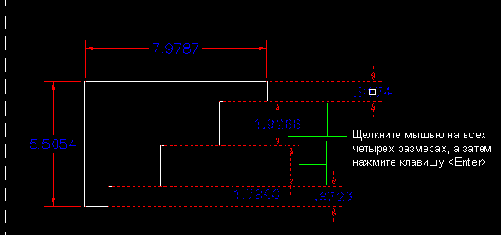

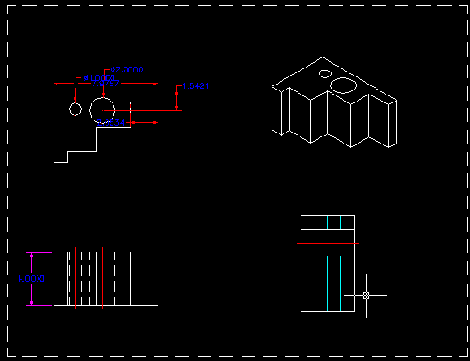

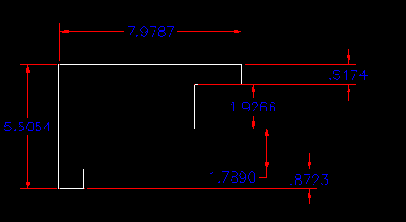

Введите с клавиатуры AMDIMALING и нажмите клавишу <Enter>.
Select base dimension: ( Выберите размер, относительно которого должны быть выровнены все остальные размеры),
Select linear dimensions to align: 1 found (Теперь щелкните мышью на всех других размерах, которые необходимо выровнять. Подтверждается первый выбор).
Select linear dimensions to align: 1 found, 2 total (Пакет Mechanical Desktop подтверждает второй выбор).
Select linear dimensions to align: 1 found, 3 total (Пакет Mechanical Desktop подтверждает третий выбор).
Select linear dimensions to align: 1 found, 4 total (Пакет Mechanical Desktop подтверждает четвертый выбор).

Чертеж 10

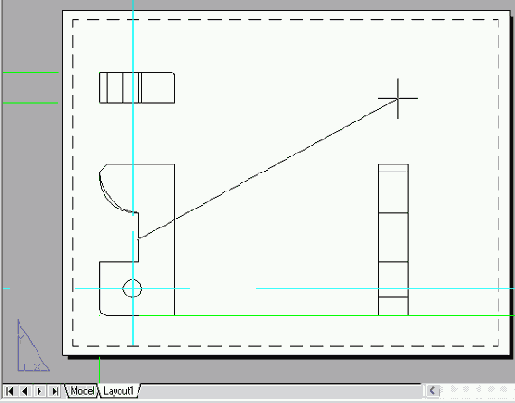

Select first point for projection direction or [Workplane]: (Щелкните мышью в точке, которая соответствует вершине угла, образуемого на проекции наклонной поверхностью. Помните, что для задания поверхности может использоваться и рабочая плоскость).
Select second point or <ENTER> to use the selected edge: (Щелкните мышью в вершине другого угла, образуемого на проекции наклонной поверхностью).

Чертеж 11

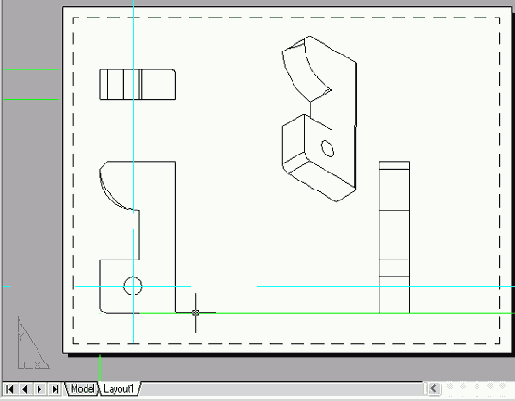

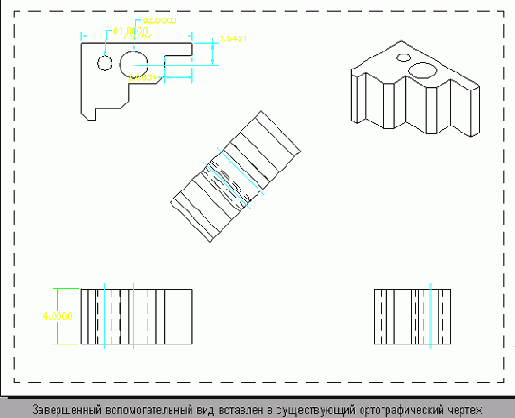

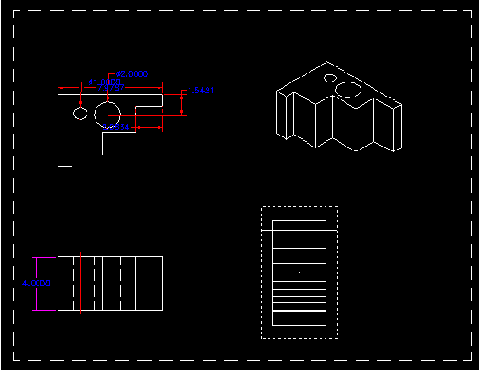

Размещение видов завершено.

Чертеж 11

Нажмите клавишу <Enter>.
Примечание: нажатие клавиши <Enter> всегда подтверждает сделанный выбор). 4 dimension(s) aligned. ( Пакет Mechanical Desktop отвечает, что были выровнены 4 размера).

Чертеж 11

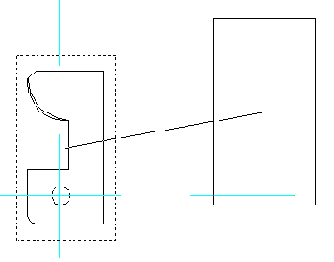

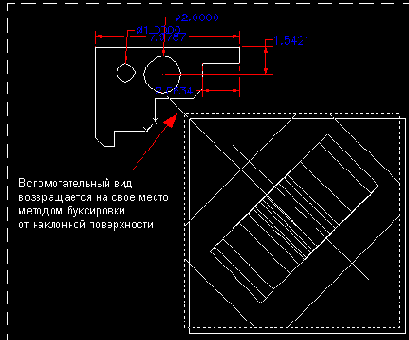

Specify location for view: (Буксировкой протяните линию в свободное место, где будет размещен вспомогательный вид).

Чертеж 12

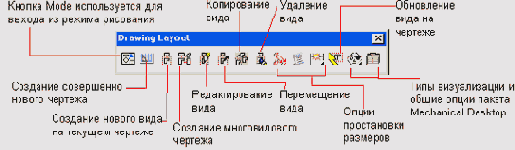

Как будет показано, существует немало путей для внесения деталей и улучшения чертежа. Весьма полезной инструментальной линейкой, которая помогает держать перед глазами некоторые из опций компоновки чертежа, является линейка режима Drawing Layout (Компоновка чертежа).

Чертеж 12

Чертеж 12

Чертеж 13

Сначала рассмотрим вопрос редактирования созданных видов.
Введите с клавиатуры AVEDITVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме Edit View.
Select view to edit: (Щелкните мышью на одном из созданных Вами видов).

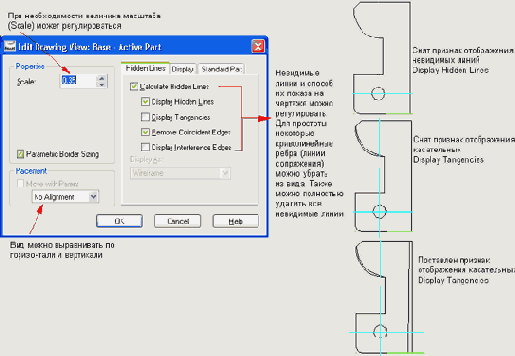

Появится диалоговое окно режима редактирования вида Edit View.

Чертеж 13

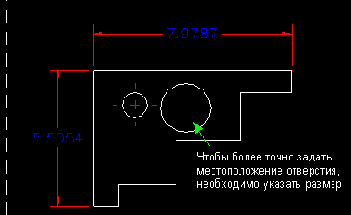

Введите с клавиатуры AMDIMINSERT и нажмите клавишу <Enter>.
Select base dimension: ( Щелкните мышью на исходном или существующему размере).

Чертеж 13

Чертеж 14

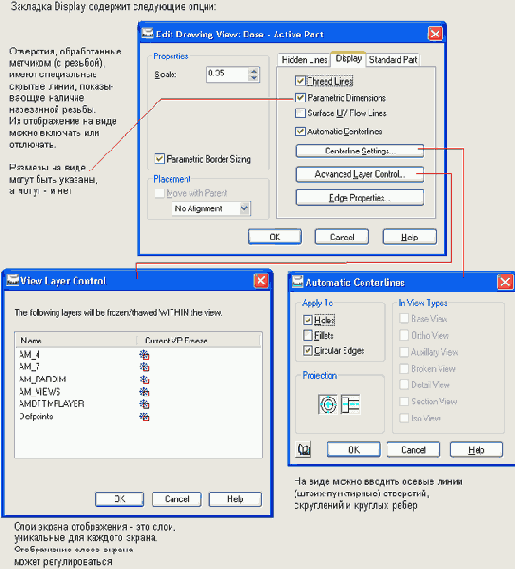

Закладка Display содержит следующие опции:

Чертеж 14

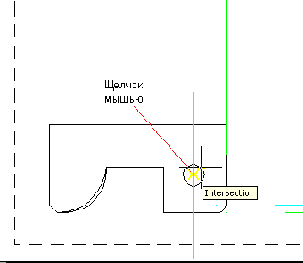

Locate extension line origin: (Речь идет о новой выносной линии, которая должна быть вставлена. Для точного размещения выносной линии используйте В оси привязки объекта. В нашем случае была выбрана опция CEN, которая позволяет совместить оси привязки с центром отверстия).

Чертеж 14

Чертеж 15

Заметьте, что вставленный размер размещается точно в одну линию с существующей размерной линией.

Чертеж 16

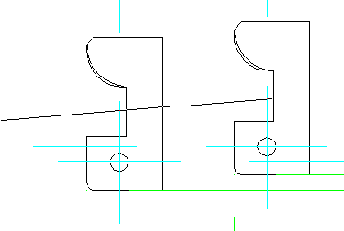

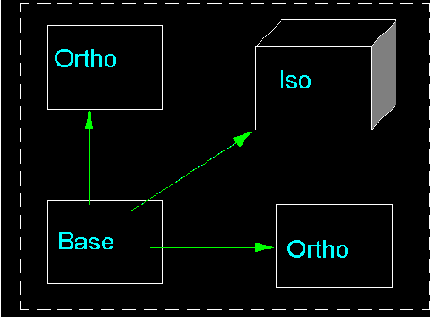

При использовании команды AMMOVEVIEW ( Переместить вид) вы, возможно, заметили, что базовый и изометрические виды могут перемещаться во всех направлениях, а виды, созданные с использованием опции Ortho, т.е. как ортогональные, могут двигаться только по одной оси. Это является результатом того, что на такие виды накладывается ограничение ортогональности. Вид сверху будет перемещаться только вверх и вниз, но не влево или вправо. Вид сбоку будет перемещаться влево и вправо, но не вверх или вниз. Бели позволить данным видам двигаться вне этих ограничений, то это будет означать, что они не являются ортогональными проекциями. Сделать вид перемещаемым во всех направлениях и не по ортогональным осям, можно создав другой базовый вид. Вам придется задать этот вид и сориентировать его по осям точно так же, как и любой другой базовый вид, но теперь его можно будет перемещать в любое место чертежа. Однако лучше сохранить ортогональность видов по отношению к базовому виду и позволить пакету Mechanical Desktop самому поддерживать их правильное пространственное расположение на чертеже, сохранив при этом читаемость для технических работников и инженеров.

Чертеж 16

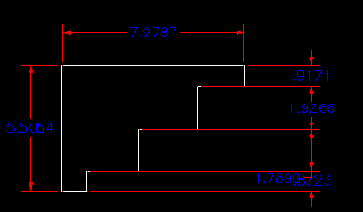

С помощью команды объединения размеров AMDIMJOIN процесс может быть проведен в обратном направлении.
Введите с клавиатуры AMDIMJOIN и нажмите клавишу <Enter>.
Select base dimension: (Щелкните мышью на базовом размере).
Select linear dimension to join: 1 found (Щелкните мышью на размере, который должен быть объединен с базовым размером).
Press <Enter>. (Нажатие клавиши <Enter> подтверждает сделанный выбор).

Чертеж 17

Чертеж 17

1 dimension(s) joined: ( Пакет Mechanical Desktop отвечает, что два размера были объединены в один).

Чертеж 18

Помните, если вы ошиблись, и необходимо сделать "шаг назад", воспользуйтесь командой UNDO или соответствующей пиктограммой.

Как быть, если требуется получить точные данные об установках, применяемых при создании вида? Другими словами, включен ли режим отображения касательных или невидимых линий? Подобная информация может понадобиться в том случае, когда необходимо сохранить совместимость видов или чтобы вывести на экран специальные детали конкретного вида. Для получения списка подобной информации следует воспользоваться командой AMLISTVIEW.

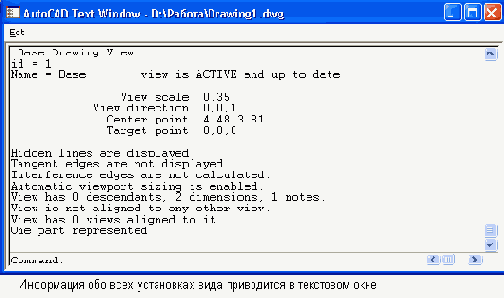

Введите с клавиатуры AMLISTVIEW и нажмите клавишу <Enter> В или щелкните мышью на пиктограмме.
Select the view: (Щелкните мышью на виде, информацию о котором необходимо получить).

Чертеж 18

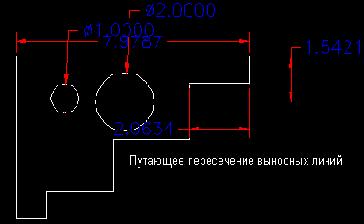

Иногда при плотном расположении размеров выносные линии могут перекрываться, приводя к путанице. Команда AMDIMBREAK расчищает область, через которую проходят пересекающиеся линии. При этом в плане редактирования "разорванные" линии будут сохранять связанные с ними свойства.
Далее рассмотрим пример применения команды AMDIMBREAK.

Чертеж 19

Для закрытия текстового окна достаточно щелкнуть мышью на кнопке "х" в верхнем правом углу.
После просмотра списка можно вернуться назад и, применив команду AMVIEW, изменить установки. При этом надо следовать процедуре, описанной ранее для команды AMVIEW.

Чертеж 19

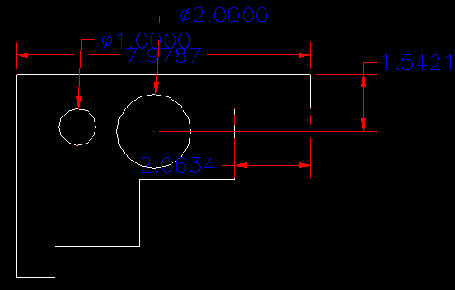

Введите с клавиатуры AMDIMBREAK и нажмите клавишу <Enter>.
Select dimension or extension line to break <Multiple>: (Щелкните мышью на линии, которая должна быть разорвана).
Second point or [First point/Object/Restore] <Automatic>: (Щелкните мышью на линии, которая пересекает разрываемую линию или, нажав клавишу <Enter>, согласитесь с выбором опции автоматического режима работы Automatic).

Чертеж 20

Чертеж 20

Использование разрывов четко показывает, какие линии являются выносными линиями размеров

Чертеж 21

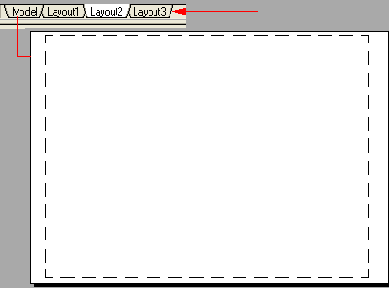

Введите с клавиатуры AMDWOVIEW и нажмите клавишу <Enter>.
Сделайте необходимые установки, описанные выше, и щелкните на экране мышью для размещения вида.

Чертеж 22
