Чертеж 1

Чертеж 2

Чертеж 3

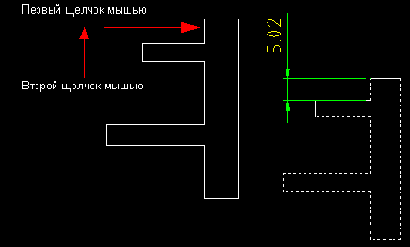

Продолжайте этот процесс до тех пор, пока весь эскиз профиля не будет полностью образмерен.

Чертеж 4

Чертеж 5

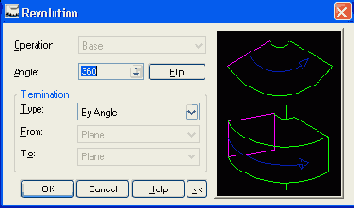

В данном случае оставьте установки по умолчанию и выполните вращение на все 360°.
Щелкните мышью на кнопке ОК.

Чертеж 6

Теперь профиль представляет собой трехмерное тело.

Чертеж 7

Лучший ракурс просмотра откроется, если вы воспользуетесь функцией трехмерного вращения 3D Orbit.

Чертеж 8

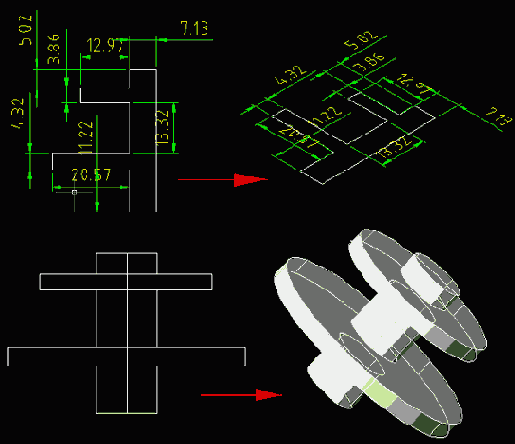

Внимание! После завершения двухмерного эскиза перейдите к изометрической проекции, что поможет лучше увидеть тело вращения. Для быстрого вывода на экран изометриЪ просто введите с клавиатуры 8 и нажмите клавишу <Enter>.

Чертеж 9

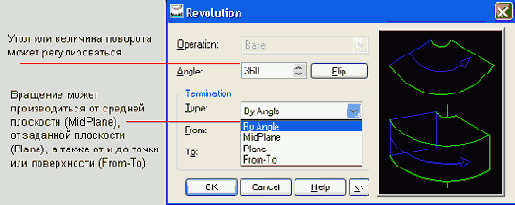

Теперь рассмотрим существующие опции операции вращения профиля.

Чертеж 10

Чертеж 11

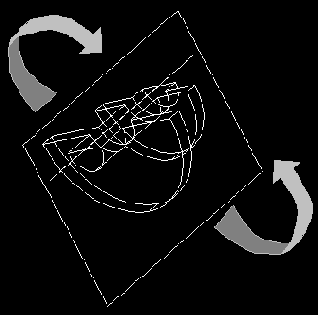

From the MidPlane (От срединной плоскости) (Заметьте, что профиль вращается в обоих направлениях от плоскости эскиза).

Чертеж 12

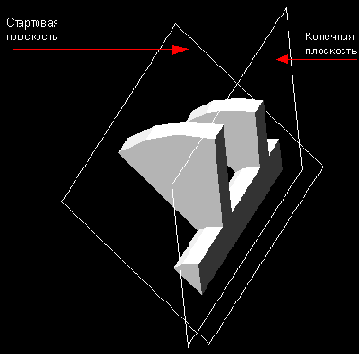

From-To (От-до) ( От стартовой плоскости до конечной плоскости)

Чертеж 13

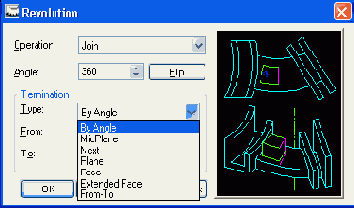

Если в окне Operation вы выберете опцию Join, то в меню опций вращения появляется расширенный список возможных вариантов.

Чертеж 14

В качестве точек точного определения места завершения вращения могут быть применены плоскости и грани.

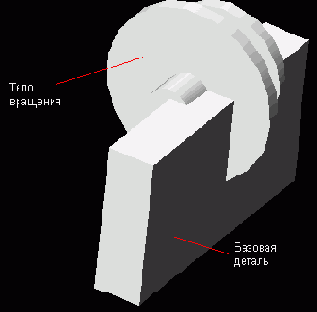

При использовании опции Join исходная базовая форма и тело вращения становятся единым целым.

Чертеж 15

С помощью опции Cut в базовой детали можно формировать полости уникальной формы.

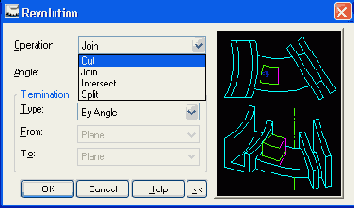

После создания базовой детали, на ее грани или поверхности создается новая эскизная плоскость. Эскиз полностью образмеривается, после чего осуществляется его вращение, при этом в окне меню Operation следует выбрать опцию Cut.

Чертеж 16

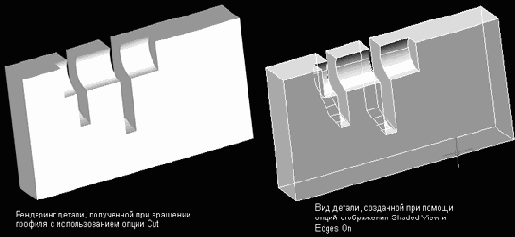

Используя опцию Cut, можно создавать карманы, полости, формы для литья или пресс-формы.

Чертеж 17

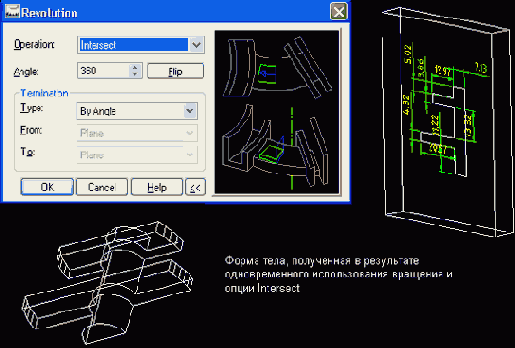

Опция операции Intersect позволяет получать тела уникальной формы, которые представляют собой область перекрытия исходного тела и тела, возникающего в результате вращения профиля.

Чертеж 18

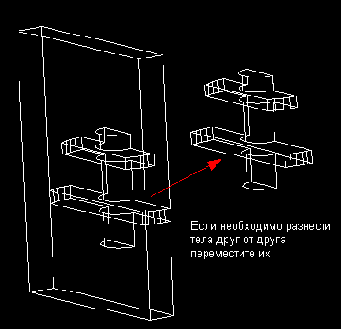

Использование опции Split позволяет создавать как полость, так и объемное тело вращения. Ее результаты во многом схожи с теми, которые дает опция Intersect, но в данном случае остаются обе детали.

Чертеж 19
