Преобразование адресов в защищённом режиме
В защищённом режиме, также как и в реальном, существуют понятия логического и физического адреса. Логический адрес в защищённом режиме (иногда используется термин "виртуальный адрес") состоит из двух 16-разрядных компонент - селектора и смещения. Селектор записывается в те же сегментные регистры, что и сегментный адрес в реальном режиме. Однако преобразование логического адреса в физический выполняется не простым сложением со сдвигом, а при помощи специальных таблиц преобразования адресов.
В первом приближении можно считать, что для процессора i80286 селектор является индексом в таблице, содержащей базовые 24-разрядные физические адреса сегментов. В процессе преобразования логического адреса в физический процессор прибавляет к базовому 24-разрядному адресу 16-разрядное смещение, т.е. вторую компоненту логического адреса.

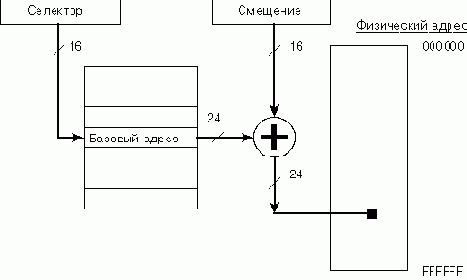

На рис.4 показана сильно упрощённая схема преобразования логического адреса в физический.
Рис.4. Упрощённая схема преобразования логического адреса в физический в защищённом режиме.
Такая схема формирования физического адреса позволяет непосредственно адресовать 16 мегабайт памяти с помощью 16-разрядных компонент логического адреса.
Заметьте, что селектор - это не сегментный адрес. Это индекс, с помощью которого процессор извлекает из специальной таблицы 24-разрядный базовый адрес сегмента. В реальном режиме мы имеем дело с сегментным адресом и смещением, а в защищённом - с селектором и смещением.
На самом деле не все 16 бит селектора используются для индексации по таблице базовых адресов. В качестве индекса выступают старшие 13 бит. Два младших бита (бит 0 и бит 1) используются системой защиты памяти, о чём мы подробно поговорим в следующем разделе. Бит 2 позволяет выбирать для преобразования адреса один из двух типов таблиц преобразования адресов.
Рис. 5. Формат селектора адреса.
На этом рисунке два младших бита обозначены как RPL (Requested Privilege Level). Это поле является запрошенным программой уровнем привилегий и его мы будем обсуждать позже.
Поле TI ( Table Indicator) состоит из одного бита. Если этот бит равен нулю, для преобразования адреса используется так называемая глобальная таблица дескрипторов GDT (Global Descriptor Table), в противном случае - локальная таблица дескрипторов LDT (Local Descriptor Table).
Таблица дескрипторов - это просто таблица преобразования адресов, содержащая базовые 24-разрядные физические адреса сегментов и некоторую другую информацию. То есть каждый элемент таблицы дескрипторов (дескриптор) содержит 24-разрядный базовый адрес сегмента и другую информацию, описывающую сегмент.
Таблица GDT - единственная в системе. Обычно в ней находятся описания сегментов операционной системы. Таблиц LDT может быть много. Эти таблицы содержат описания сегментов программ, работающих под управлением операционной системы, т.е. отдельных задач. В каждый данный момент времени процессор может использовать только одну таблицу LDT.
Процессор имеет два регистра, предназначенных для адресации используемых в настоящий момент таблиц GDT и LDT. Регистр GTDR описывает расположение и размер таблицы GDT, а регистр LDTR содержит ссылку на использующуюся в настоящее время таблицу LDT.

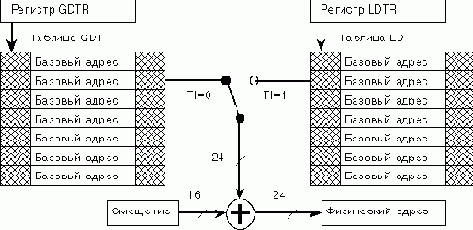

На рис. 6 показана уточнённая схема преобразования адресов в защищённом режиме. Из рисунка видно, что регистры процессора GDTR и LDTR определяют расположение в памяти таблиц GDT и LDT соответственно. Таблицы GDT и LDT содержат дескрипторы, описывающие сегменты памяти. В этих дескрипторах, помимо другой информации (заштрихованная область) содержится 24-разрядный базовый адрес сегмента.
Старшие 13 битов селектора (индекс) выбирают элемент из таблицы GDT или LDT в зависимости от состояния бита TI селектора.
Извлечённый из таблицы дескрипторов базовый адрес сегмента складывается процессором для получения 24-разрядного физического адреса.
Рис. 6. Уточнённая схема преобразования адресов.
Селектор 0000h адресует самый первый дескриптор в глобальной таблице дескрипторов GDT. Поле RPL для этого дескриптора равно 0, поле TI также равно 0.Селектор 0008h указывает на второй элемент таблицы GDT, а селектор 0014h указывает на третий дескриптор в локальной таблице дескрипторов LDT, т.к. поле TI в нём равно 1.
