Скрытые возможности DSL модемов



Сплинтер изнутри и снаружи


В коробке с DSL-модемом обычно присутствует маленькая прямоугольная штучка (иногда встроенная в сам модем) с тремя выходами, обозначенными как LINE, PHONE и MODEM/ADSL (см. рис1). Это Splitter, что в передовое с английского означает "расщепитель", "разделитель", разделяющий входной сигнал (LINE) на низкочастотную составляющую, с которой работает телефон (PHONE) или обыкновенный модем типа ZyXEL OMNI 56K Pro, и высокочастотную составляющую, предназначенную для DSL модема.

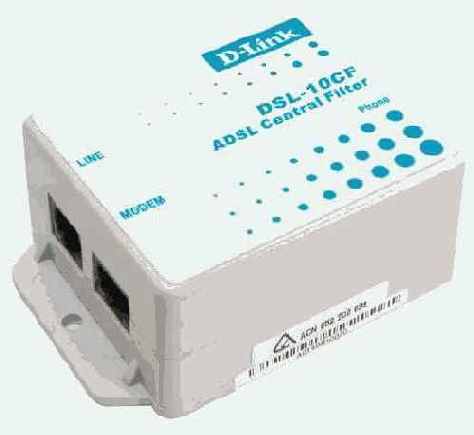

Рисунок 1 внешний вид сплиттера от D-Link

В отличии от обыкновенного модема, работающего в узкой полосе частот, закачивающийся где-то в районе 4 КГц, DSL-модемы охватываю куда более широкий спектр — от 26- до 1104 КГц, что позволяет им развивать мегабитные скорости на тех же самых каналах (ну и практически тех же самых, требования к телефонной "лапше" значительно ужесточились и для достижения максимальной скорости необходимо применить качественную витую пару с протяженностью не более 5-10 км).

Исходящий поток (upstream), занимает нижнюю осьмушку спектра — от 26- до 138 КГц. Входящий поток (downstream) простилается от 138- до 1104 КГц (на самом деле, эти цифры весьма условны и варьируется от одного Стандарта к другому).

Таким образом, диапазон, отведенный исходящему потоку уступает входящему в восемь раз! Другими словами, DSL-модемы оптимизированы для "сосунов", то есть тех, кто хочет только качать, ничего не отдавая взамен. Домашний сервер на основе DSL модема построить, конечно, можно, но… скорость отдачи будет составлять одну восьмую от скорости приема, на которую модем, собственно говоря, и "рассчитан". (На самом деле, точное соотношение определяется качеством канала, например, на моей телефонной линии модем принимает 2 Мегбаита, а отдает 500 Килобит, то есть исходящий поток меньше входящего всего в четыре раза).

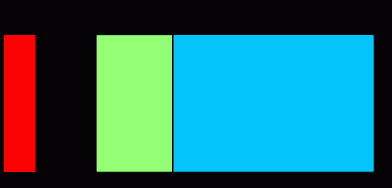

Рисунок 2 распределение частотного спектра по "хозяевам"


Вот и создавай корпоративный web/ftp сервер на DSL-основе! Входящий поток остается практически незадействованным, а исходящий буквально "задыхается" от наплыва юзеров. Пользователи, вынужденные по долгу службы передавать большие объемы данных по электронной почте/ftp (полиграфические изображения, макеты книг и т.д.) страдают не меньше других. Увы! Изменить соотношение частот методом паяльника и отвертки не получится — Стандарт не велит! Как минимум придется перестроить стационарное оборудование, установленное на АТС, которое нам трогать никто не позволит.

Кстати говоря, существуют и другие стандарты, перечень которых с краткими характеристиками приведен в таблице 1. Как видно, для организации домашнего сервера, самым выгодным стандартом оказывается Annex J ASDL2, однако, его поддерживают далеко не все модемы и провайдеры.



название стандарта

downstream

upstream

ANSI T1.413-1998 Issue 2 ADSL

8 Mbit/s

1.0 Mbit/s

ITU G.992.1 ADSL (G.DMT)

8 Mbit/s

1.0 Mbit/s

ITU G.992.2 ADSL Lite (G.Lite)

1.5 Mbit/s

0.5 Mbit/s

ITU G.992.3/4 ADSL2

12 Mbit/s

1.0 Mbit/s

ITU G.992.3/4 Annex J ADSL2

12 Mbit/s

3.5 Mbit/s

ITU G.992.3/4 Annex L RE-ADSL2

5 Mbit/s

0.8 Mbit/s

ITU G.992.5 ADSL2+

24 Mbit/s

1.0 Mbit/s

ITU G.992.5 Annex L RE-ADSL2+

24 Mbit/s

1.0 Mbit/s

ITU G.992.5 Annex M ADSL2+

24 Mbit/s

3.5 Mbit/s

Таблица 1 Стандартные протоколы DSL-модемов с краткими характеристиками

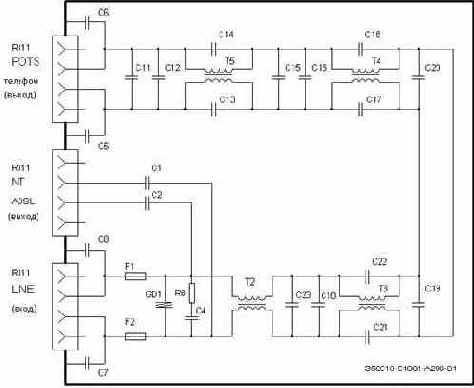

Но вернемся к сплиттерами. Можно ли включать DSL телефон без них? Как это повлияет на качество связи? На этот счет существует множество мнений, но большинство из них неправильные. Чтобы не блуждать впотьмах, возьмем принципиальную схему добротного сплиттера от Siemens и посмотрим как он устроен (см. рис. 3)



Рисунок 3 принципиальная схема сплиттера от Siemens

Телефонная линия (LINE) соединяется с ADSL модемом практически напрямую!!! Ну… практически напрямую: через емкостную развязку по конденсаторам C1, C2, плюс защита, образованная разрядник GD1 с конденсатором C4 и плавкими предохранителями F1, F2.


Зато к телефонному выходу присобачена сложная система фильтрации на полосовых/резонансных трансформаторах, убирающая всю высокочастотную составляющую ну и попутно исключающая влияние телефона на DSL-модем.

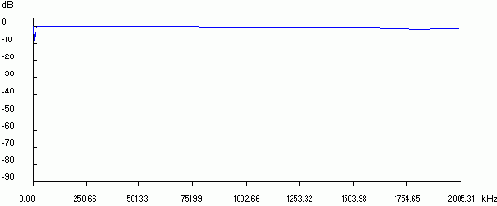

График прохождения сигнала по линии LINE-ADSL представляет собой чуть ли не математичкою прямую, то есть сплиттер не вносит никаких существенных искажений, что есть очень хорошо!



Рисунок 4 характеристика линии LINE-ADSL спилиттера от Siemens

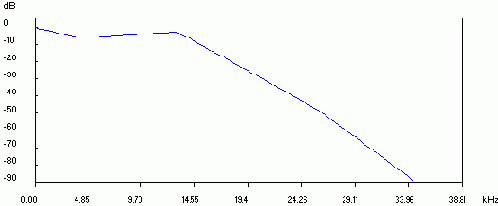

А вот (см. рис. 5) кривая прохождения сигнала по линии LINE-POST (POST это телефон или обычный модем). Как видно, начиная с 34 Кгц вся высокочастотная составляющая полностью вырезается, но сам профиль кривой… ой, лучше не надо. Телефону еще ничего, а у модема (обыкновенного, не DSL) могут возникнуть серьезные проблемы, и скорость передачи данных существенно упадает.



Рисунок 5 характеристика линии LINE-PHONE спилиттера от Siemens

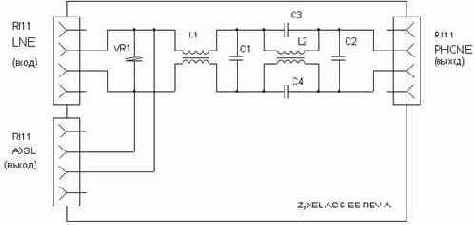

Теперь (для контраста) возьмем сплиттер от ZyXEL ONMI. Принципиальная схема (см. рис. 6) особого доверия не внушает — телефонная линия соединена с DSL-модемом натуральной прямой и кроме защитного варистора VR1 здесь ни хрена нет.



Рисунок 6 принципиальная схема спилиттера от ZyXEL

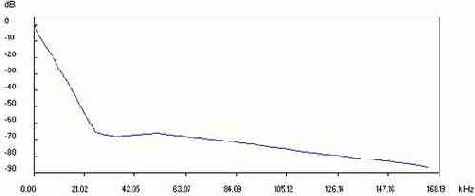

Неправильный расчет трансформатора L1 привел к значительным искажениям сигнала в цепи LINE-ADSL (см. рис. 7), ухудшив скоростные характеристики модема.



Рисунок 7 характеристика линии LINE-ADSL сплиттера от ZyXEL

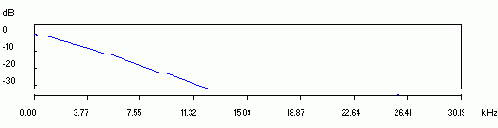

А что на счет обыкновенного телефона (модема)? Увы, нас ждет еще более безрадостная картина (см. рис. 8) и сплиттер плавно ослабляет сигнал, обрезая его в районе 11 КГц, но даже в районе 3.7 КЦг сигнал уменьшается уже на -10 dB, что ухудшит не только модемную связь, но и даже голосовой телефон!



Рисунок 8 характеристика линии LINE-PHONE сплиттера от ZyXEL

Вывод: включать напрямую DSL модем в телефонную линию можно! Скорость передачи от этого обычно только возрастает (особенно, если в комплекте с ним идет дешевый сплиттер).Обычный модем можно подключать параллельно в DSL безо всяких дополнительных устройств! Если модем не чувствителен к высокочастотным помехам и не создает их сам — такое решение будет наилучшим! Проверено мыщъх'ем на собственном опыте!

Кто-то может спросить: зачем оставлять обычный модем, если есть DSL? Отвечаю: тарифные планы некоторых провайдеров приводят к тому, что dial-up становится дешевле! при передаче/приеме большого объема не срочно нужных данных это весьма актуально, к тому же через модем можно администрировать свой компьютер на расстоянии, держать BBS или… представлять "провайдерские" услуги своим знакомым. Да много причин тут есть…
