Многоядерные процессоры и проблемы ими порождаемые





Уровень драйверов - часть 3


Даже если они не делают этого явно, за них это делает система. Рассмотрим происходящие события более подробно.

Допустим, поток A работает на уровне IRQL равном PASSIVE_LEVEL (см. рис.4). Устройство Device 1 возбуждает аппаратное прерывание с уровнем DIRQL (т. е. с номером 3 до 31 включительно). Операционная система прерывает выполнение Потока A, повышает IRQL до DIRQL и передает управление на ISR устройства Device 1. Обработчик прерывания обращается к устройству Device 1, делает с ним все, что оно требует, ставит в очередь отложенную процедуру DpcForISR() для дальнейшей обработки и понижает IRQL до прежнего уровня. Отложенные процедуры (Deferred Procedure Calls или, сокращено, DPCs) выполняются на IRQL равном 2 (DISPATCH_LEVEL) и потому не могут начать свою работу вплоть до выхода из ISR.

Если во время выполнения ISR возникнет прерывания, то оно будет замаскировано. Если прерывание возникнет во время выполнения DpcForISR(), операционная система прервет ее работу, передаст управление ISR, который поставит в очередь еще одну отложенную процедуру, и вновь возвратится в DpcForISR(). Таким образом, сколько бы прерываний ни возникало, отложенные процедуры обрабатываются последовательно, в порядке очереди.

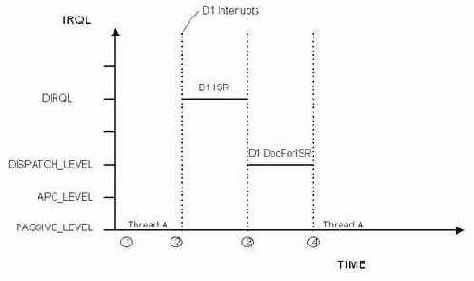

Рисунок 4 обработка аппаратных прерываний на машине с одним процессором

На однопроцессорных системах такая схема работает вполне нормально, но вот на многопроцессорных… каждый процессор имеет свой IRQL, независимый от остальных. Повышение IRQL на одном процессоре никак не затрагивает все остальные и генерация прерываний продолжается (см. рис. 5).

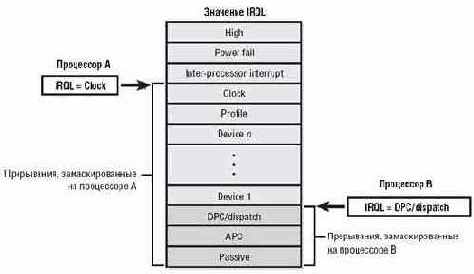

Рисунок 5 маскировка прерываний драйвером на двухпроцессорной машине

Допустим, поток A выполняется на процессоре 1 с IRQL=PASSIVE_LEVEL, в то время как поток B выполняется на процессоре 1 с тем же самым IRQL (см. рис. 6). Устройство Device 1 посылал процессору 0 сигнал прерывания. Операционная система "ловит" его, повышает IRQL процессора 0 до значения DIRQL и передает управление ISR устройства Device 1, которое делает с устройством что положено и ставит в очередь отложенную процедуру DpcForIsr() для дальнейшей обработки.
