Справочный листок №1: маркировка конденсаторов и резистров


Для малогабаритных конденсаторов и резисторов кроме полной маркировки часто используют кодированное обозначение, которое состоит из букв и цифр, определяющих для конденсаторов: ТКЕ, номинальную емкость, допустимое отклонение емкости от номинала, рабочее напряжение (рис. 8.1) для резисторов: номинал сопротивления, допуск отклонения сопротивления от номинала (рис. 8.2).

Примеры маркировки номиналов конденсаторов и сопротивлений даны в таблице 8.1. На самих конденсаторах могут использоваться русские и латинские буквы для обозначения множителя величины:

П или р — пикофарады (10^(-12) Ф); Н или n — нанофарады (10^(-9) Ф);

М или (J,— микрофарады (10^(-6) Ф); И или m —миллифарады(10^(-3) Ф);

Ф или F — фарады.

Эти буквы используются в качестве запятых при указании дробных значений емкости, например: ЗНЗ или ЗnЗ — 3300 пФ (в резисторах аналогично).

Воспользовавшись таблицами 8.2...8.4, можно определить ТКЕ, допуск и максимальное рабочее напряжение для конденсаторов.

В таблице 8.5 приведен буквенный код для определения допуска отклонения номинала резистора. В скобках даны старые кодовые обозначения, использовавшиеся до 1980 года.

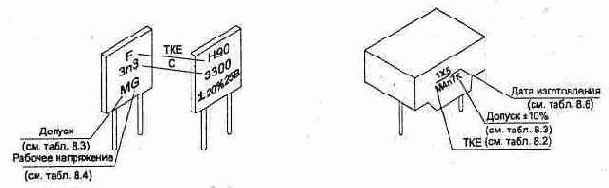

Рис. 8.1. Примеры кодового и полного обозначения номиналов конденсаторов

Рис. 8.2. Примеры маркировки резисторов

Таблица 8.1



Полное обозначение

Сокращенное обозначение

Единицы измерения

Обозн. един. измер.

Предел. номинал емкости, сопротив.

Пример обозн. на схеме

Пример обозн. на детали

Предел. Номинал емкости, сопротив.

Обозн. един. измер.

Единицы измерения

к

о

н

д

е

н

с

а

т

о

р

ы

ПИКОФАРАДЫ

пф

до 9100

1,5

1р5

до 91

Р или П



ПИКОФАРАДЫ

15

15П

150

Н15

от 0,1 до 91

n или Н

НАНОФАРАДЫ

1500

1Н5

МИКРОФАРАДЫ

мкф

от 0,01 и выше

0,015 мк

15Н

0,15 мк

М15 m15

от 0,1 и выше

m или М

МИКРОФАРАДЫ

1.5

1М5

15 мк

15М

100

100М

ОМЫ

Ом

до 999,9

0,47

Е47 R47

до 99,9

Е или R

ОМЫ

р

е

з

и

с

т

о

р

ы

4,7

4Е7 4R7

47

47Е

470

470R К47

КИЛООМЫ

кОм

до 999,9

от 0,1 до 99,9

К

КИЛООМЫ

4,7 к

4К7


47 к

47К

МЕГООМЫ

МОм

до 999,9

470К

470к М47

от 0,1 до 99,9

М

МЕГООМЫ

4,7 М

4М7

47 М

47М

ГИГАОМЫ

10м

до 999,9

470 М

G47

от 0,1 до 99,9

G

ГИГАОМЫ

4,7 Г

4G7

47 Г

47G

ГЕРАОМЫ

ТОм

1,0

470 Г

Т47

до 1,0

Т

ТЕРАОМЫ

1,0 Т

1ТО

Таблица 8.2

Обозначение ТКЕ конденсаторов

Полное обозначение группы ТКЕ

Вид маркировки

Буква кода

Цвет корпуса или цвет первого марк. знака

П210

-

синий

П100

А

синий

П60

G

синий

П33

N

серый

МП0

С

голубой

М33

Н

голубой

М47

М

голубой

М75

L

голубой

М150

Р

красный

М220

R

красный

М330

S

красный

М470

Т

красный

М750

V

красный

М1500

U

зеленый

М2200

K

зеленый

М3300

Y

зеленый

Н10

В

оранжевый

Н30

D

оранжевый

Н50

Х

оранжевый

Н70

Е

оранжевый

Н90

F

оранжевый

Примечание: Если цвет корпуса совпадает с цветом первого маркировочного знака, первый маркировочный знак не ставят.

Таблица 8.3

Допустимое отклонение емкости от номинала

Допуск,%

Буквенное обозначение

Допуск, %

Буквенное обозначение

±0,001

Е

±2,0

5(Л)

±0,002

L

±5,0

I (И)

±0,005

R

±10

К (С)

±0,01

Р

±20

М(В)

±0,02

U

±30

N(Ф)

±0,05

Х

-10+30

Q

±0,1

В (Ж)

-10+50

Т(Э)

±0,25

С (У)

-10+100

Y(Ю)

±0,5

D(Д)

-20 +50

S(Б)

±1,0

F(P)

-20 +80

Z (А)

Таблица 8.5

Допустимое отклонение номинала резистора

Допуск, %

Код

±0,1

В (Ж)

±0,25

С (У)

±0,5

D(Д)

±1

F(P)

±2

G(Л)

±5

I(И)

±10

К (С)

±20

N(В)

±40

-

Таблица 8.4

Рабочее напряжение конденсаторов

Напр., В

Код

1

I

1,6

R

2,5

М

3,2

А

4,0

С

6,3

В

10

D

16

Е

20

F

25

G

32

Н

40

S

50

J

63

К

80

L

100

N

125

Р

160

Q

200

Z

250

W

315

Х

350

T

400

Y

450

U

500

V

В последние годы на радиодетали часто наносят кодированное обозначение даты изготовления. Эти обозначения располагаются после основного кода и могут состоять либо из двух букв латинского алфавита, либо из одной такой буквы и арабской цифры. Условные обозначения, присвоенные годам, приведены в таблице 8.6, код месяца (второй знак в обозначении на элементе) даны в таблице 8.7. Эти же коды используются и на других деталях, например микросхемах.



Таблица 8.6
Год Код 1983 R 1984 S 1985 Т 1986 U 1987 V 1988 w
Год Код 1989 X 1990 A 1991 В 1992 С 1993 D 1994 Е
Год Код 1995 F 1996 Н 1997 J 1998 К 1999 L 2000 N Таблица 8.7
Месяц Код Январь 1 Февраль 2 Март 3 Апрель 4 Май 5 Июнь 6 Июль 7 Август 8 Сентябрь 9 Октябрь 0 Ноябрь N Декабрь D

Справочный листок №2: микросхемы стабилизаторов напряжения


Интегральные стабилизаторы напряжения из серии 142 не всегда имеют полную маркировку типа. В этом случае на корпусе стоит условный код обозначения (см. табл. 8.8) который и позволяет определить тип микросхемы.

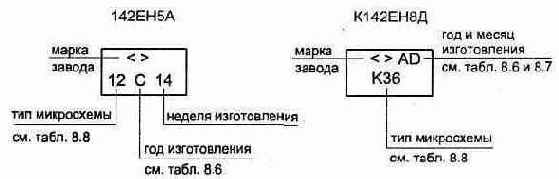

Примеры расшифровки кодовой маркировки на корпусе микросхем:

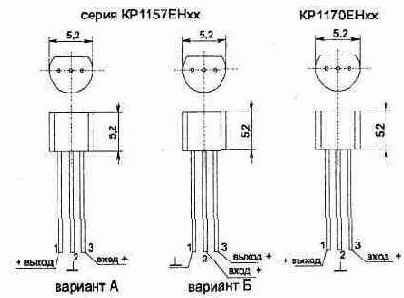

Микросхемы стабилизаторов с приставкой КР вместо К имеют те же параметры и отличаются только конструкцией корпуса, см. рисунки. При маркировке этих микросхем часто используют укороченное обозначение, например вместо КР142ЕН5А наносят КРЕН5А.

Таблица 8.8

Наименование микросхемы

Напряжение стабил., В

Макс. 1ст нагр., А

Рассеив. Рмах, Вт

Потребление, мА

Код на корпусе

(К)142ЕН1А (К)142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б

3...12±0,3 3...12±0,1 3...12±0,5 3...12±0,5 3...12±0,3 3...12±0,1

0,15

0,8

4

(К)06 (К)07 К27 К28 К08 К09

142ЕНЗ К142ЕНЗА К142ЕНЗБ 142ЕН4 К142ЕН4А К142ЕН4Б

3...30±0,05 3...30±0,05 5...30±0,05 1.2...15±0,1 1.2...15±0,2 3...15±0,4

1,0 1,0 0,75 0,3 0,3 0,3

6

10

10 К10 К31

11

К11 К32

(К)142ЕН5А (К)142ЕН5Б (К)142ЕН5В (К)142ЕН5Г

5±0,1 б±0,12 5±0,18 6±0,21

3,0 3,0 2,0 2,0

5

10

(К)12 (К)13 (К)14 (К)15

142ЕН6А К142ЕН6А 142ЕН6Б К142ЕН6Б 142ЕН6В К142ЕН6В

±15±0,015 ±15±0,3 ±15±0,05 ±15±0,3 ±15±0,025 ±15±0,5

0,2

5

7,5

16 К16 17 К17 42 КЗЗ

142ЕН6Г К142ЕН6Г К142ЕН6Д К142ЕН6Е

±15±0,075 ±15±0,5 ±15±1,0 ±15±1,0

0,15

5

7,5

43 К34 К48 К49

(К)142ЕН8А (К)142ЕН8Б (К)142ЕН8В

9±0,15 12±0,27 15±0,36

1,5

6

10

(К)18 (К)19 (К)20

К142ЕН8Г К142ЕН8Д К142ЕН8Е

9±0,36 12±0,48 15±0,6

1,0

6

10

К35 К36 К37

142ЕН9А 142ЕН9Б 142ЕН9В

20±0.2 24±0,25 27±0,35

1,5

6

10

21 22 23

К142ЕН9А К142ЕН9Б К142ЕН9В К142ЕН9Г К142ЕН9Д К142ЕН9Е

20±0,4 24±0,48 27±0,54 20±0,6 24±0,72 27±0,81



142ЕН3,К142ЕН3 142ЕН4,К142ЕН4 142ЕН6,К142ЕН6 142ЕН10.К142ЕН10



142ЕН5,К142ЕН5 U2EH8,К142ЕН8 142ЕН9,К142ЕН9 142ЕН11.К142ЕН11 142ЕН12,К142ЕН12.



КР142ЕН5, КР142ЕН8, КР142ЕН11.КР142ЕН12, КР142ЕН18.



К142ЕН1А.Б КР142ЕН15А.Б

стабилизаторы положительного напряжения



стабилизатор отрицательного напряжения




Справочный листок №3: расположение выводов радиоэлементов

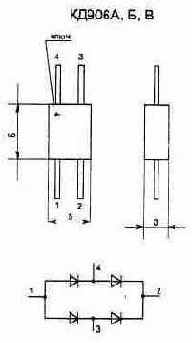

ДИОДНЫЕ СБОРКИ ——————————————————————————————

ТИРИСТОРЫ ——————————————————————————————————

ОПТРОННЫЕ ПАРЫ ——————————————-———————————————

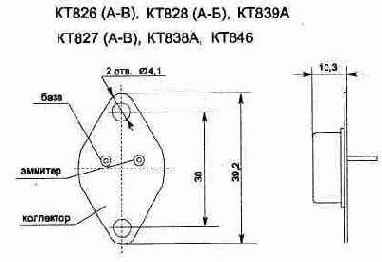

БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ ______________________

ПОЛЕВЫЕ ТРАНЗИСТОРЫ ————————————————————————

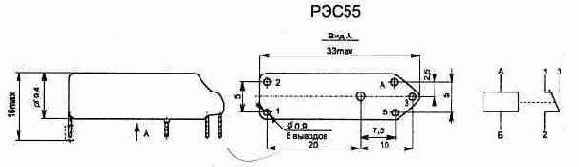

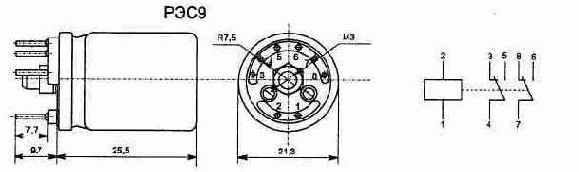

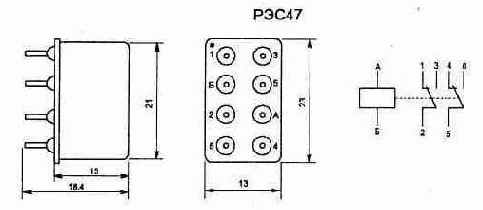

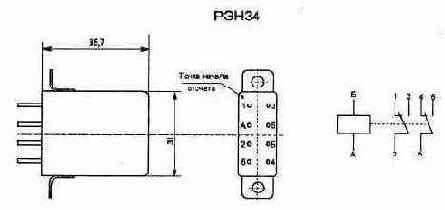

ЭЛЕКТРИЧЕСКИЕ РЕЛЕ ___________________________

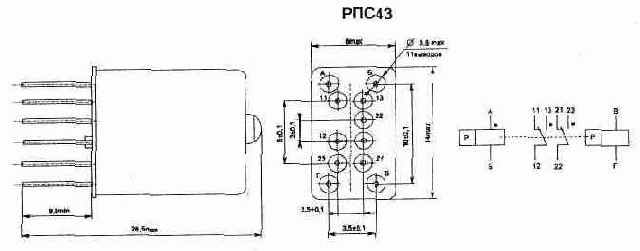

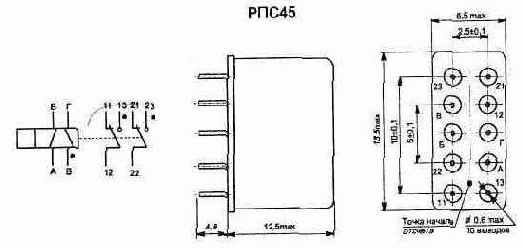

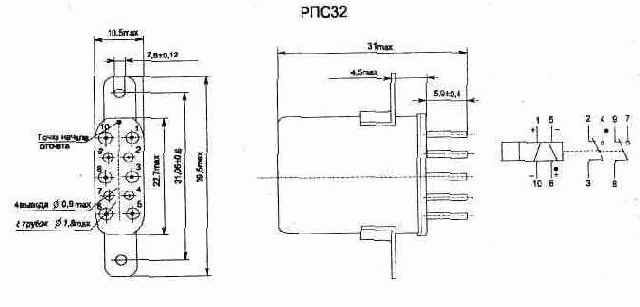

ПОЛЯРИЗОВАННЫЕ РЕЛЕ —————————————————————————
