Функциональная структура предприятий
Основные положения. Проектирование предприятий общественного питания осуществляют в соответствии с функциями, обеспечивающими производственно-торговую деятельность будущего предприятия.
Понятие функции означает соответствующую деятельность, определенный круг работ, выполняемых каким-либо материальным объектом или человеком (например, функции предприятия общественного питания, группы помещений, директора и т. п.).
В целом для предприятий общественного питания характерно сочетание следующих трех основных функций: производство блюд, их реализация и организация потребления, что вызывает необходимость проектирования производственной и торговой группы помещений.
Обычно осуществление какой-либо главной функции сопровождается выполнением нескольких других функций, имеющих вспомогательный характер. Так, общий технологический процесс производства блюд на предприятиях общественного питания состоит из отдельных процессов — приема продуктов, их хранения, кулинарной обработки сырья и изготовления полуфабрикатов, а также тепловой обработки блюд. Кроме того, в общий процесс включают еще ряд вспомогательных операций, необходимых для производства готовых блюд. Сюда относятся мойка посуды и емкостей, обработка тары, удаление пищевых отходов, а также инженерные устройства — приточная и вытяжная вентиляция, отопление, энергоснабжение и т. п.
Таким образом, характер выполняемых функций влияет на формирование групп помещений в общей производственно-торговой структуре предприятия, на которую, в свою очередь, влияют следующие факторы: ассортимент кулинарной продукции, полуфабрикатов, степень их готовности, объем производства и реализации, вместимость залов, наличие отделений для диетического питания и др., которые и определяют характер технологического процесса — основы проектирования любого производственного предприятия, в том числе предприятия общественного питания.
В соответствии с технологическим процессом производства продукции и ее реализации проектируют отдельные функциональные группы помещений, осуществляющих однотипные или доступные для объединения рабочие операции (например, группа помещений для приема и хранения продуктов; производственных помещений; помещений для потребителей; служебных и бытовых помещений; технических помещений).
В связи с наличием множества функций, связанных с процессом приготовления блюд, их реализацией и организацией потребления, предприятия общественного питания имеют функциональное зонирование помещений, которое предполагает выделение отдельных групп помещений и их взаимосвязь, которая должна обеспечить:
поточность технологического процесса — от поступления продуктов до приготовления и отпуска кулинарной продукции;
минимальную протяженность технологических, транспортных и людских потоков с целью создания наиболее благоприятных условий для потребителей и работающих;
соблюдение правил охраны труда и санитарно-гигиенических норм и правил.
В зависимости от выполняемых функций предприятия общественного питания классифицируют на заготовочные, доготовочные, предприятия, работающие с полным производственным циклом (на сырье), предприятия-раздаточные. Предприятия-раздаточные можно условно отнести к доготовочным.
Заготовочные предприятия общественного питания. Они вырабатывают кулинарные полуфабрикаты различной степени готовности, готовые блюда, кулинарные и кондитерские изделия. Основные типы заготовочных предприятий — фабрика полуфабрикатов и кулинарных изделий, специализированные цехи, предприятие полуфабрикатов и кулинарных изделий.
С учетом требований технологического проектирования заготовочные предприятия, осуществляющие функцию производства, имеют в своем составе следующие группы помещений: складские, производственные, служебные, бытовые, подсобные, а также экспедицию.

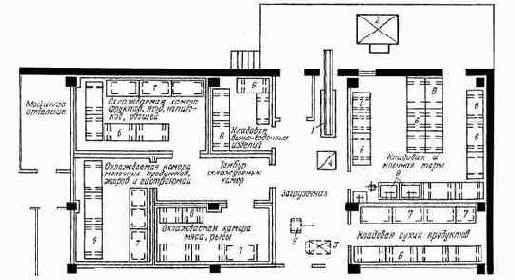

Складская группа помещений включает охлаждаемые камеры для хранения сырья и отходов, кладовые для хранения картофеля и овощей, сухих продуктов, тары, упаковочных материалов и производственного инвентаря, разгрузочную платформу с боксами и помещения кладовщика.
Производственные помещения заготовочного предприятия, выпускающего все виды полуфабрикатов и готовых изделий, включают мясной, птице-гольевой, рыбный, овощной, кулинарный и кондитерский цехи.
В группу подсобных входят: помещения для хранения уборочного инвентаря, точки ножей и правки пил, кладовая для сухого мусора, ремонтно-механическая мастерская, а также технические помещения (зарядная, трансформаторная подстанция, тепловой пункт, вентиляционные камеры и камеры кондиционирования, машинные отделения холодильных камер и лифтов, радиоузел и АТС).
К экспедиции относятся: помещения для загрузки, приемки и комплектации продукции; охлаждаемые камеры для хранения готовой продукции; кладовая кондитерских изделий; помещения для приема, разбора, мойки, сушки и хранения экспедиционной тары, мойки, сушки и хранения контейнеров и стеллажей, загрузочная платформа экспедиции с боксами, помещение экспедитора.
Доготовочные предприятия и предприятия с полным производственным циклом. Эти предприятия различаются по типам в зависимости от ассортимента реализуемой продукции, характера и объема предоставляемых потребителям услуг, методов и форм обслуживания. К основным типам таких предприятий относятся столовые, рестораны, кафе, закусочные, магазины (отделы) кулинарии и бары.
С учетом требований технологического проектирования в них проектируют группы помещений: для приема и хранения продуктов; производственных; для потребителей; служебных и бытовых; технических помещений. Состав помещений предприятия зависит от типа предприятия, мощности, а также от степени готовности получаемых полуфабрикатов, кулинарных изделий и сырья.
В группу помещений для приема и хранения продуктов входят: охлаждаемые камеры (для хранения мясных, рыбных и овощных полуфабрикатов; фруктов, зелени, напитков; молочных продуктов, жиров и гастрономии; пищевых отходов); неохлаждаемые кладовые для хранения сухих продуктов; кладовые тары, инвентаря и средств материально- технического оснащения; приемочная.
Группа производственных помещений объединяет: цехи — горячий, холодный, доготовочный, обработки зелени; моечные столовой, кухонной посуды и полуфабрикатной тары; помещение для резки хлеба; раздаточную, сервизную и помещение заведующего производством. В эту группу могут входить кондитерский цех и помещение для приготовления мучных изделий.
При переводе доготовочных предприятий на работу с полуфабрикатами высокой степени готовности доготовочный цех и цех обработки зелени не проектируют.
Группа помещений для потребителей включает: вестибюль (в том числе гардероб, умывальные и туалеты); залы с раздаточными и буфетом (на предприятиях с самообслуживанием); аванзал, залы без раздаточных, банкетные залы (на предприятиях с обслуживанием официантами); зимние сады и летние веранды; зал магазина кулинарии с кафетерием; комнату отдыха и кабинет врача (диетсестры) в диетических столовых; помещения для организации досуга по тематическим программам в специализированных предприятиях; отделы (бюро) заказов.
Группа служебных и бытовых помещений состоит: из административных помещений дирекции, кассы, бухгалтерии; помещения для персонала; гардероба для персонала; душевых, кабин личной гигиены женщин; туалетов для персонала; бельевой.
Группа технических помещений — это вентиляционные камеры, электрощитовая, тепловой узел, машинное отделение охлаждаемых камер и мастерские.
Предприятия, работающие с полным производственным циклом (на сырье), осуществляют кулинарную обработку сырья, изготовление полуфабрикатов, приготовление блюд, реализацию и организацию их потребления.
Проектирование предприятий, работающих на сырье, рекомендуется выполнять в тех случаях, когда отсутствует или недостаточно развита сеть заготовочных предприятий (предприятий пищевой промышленности).
В состав производственных цехов предприятий, работающих на сырье, входят мясной, рыбный, овощной, горячий, холодный и кондитерский цехи. Состав остальных функциональных групп помещений такой же, как в доготовочных предприятиях.
Состав и площади помещений доготовочных предприятий общественного питания и предприятий, работающих на сырье, принимают в соответствии с технологическими расчетами и по желанию заказчика могут быть изменены. Из нормативных документов используют СНиП 2.08.02—89 «Общественные здания и сооружения», в которых приведены нормы площади на одно место в залах предприятий общественного питания.
При определении состава и площадей помещений заготовочных предприятий необходимо руководствоваться «Ведомственными нормами технологического проектирования заготовочных предприятий общественного питания по производству полуфабрикатов, кулинарных и кондитерских изделий» (ВНТП 05—86).
Контрольные вопросы и задания:
1. На основе каких решений и документов осуществляют проектирование нового строительства, реконструкцию и техническое перевооружение действующих предприятий?
2. Что представляет собой проектная документация?
3. Какие вопросы решают при проведении технико-экономического обоснования проекта?
4. Какие сведения приводят в задании на проектирование?
5. Каковы отличительные особенности проекта для типового, индивидуального и экспериментального строительства зданий?
6. В каких случаях разрабатывают проекты реконструкции и технического перевооружения предприятий?
7. Во сколько стадий осуществляют проектирование предприятий?
8. Из каких документов состоит проект?
9. Из каких разделов состоит пояснительная записка?
10. Что такое САПР в проектировании?
11. Перечислите функциональные группы помещений заготовочных предприятий.
12. Назовите функциональные группы помещений доготовочных предприятий.
Количество продуктов и полуфабрикатов
Код продукта |
Наименование продукта |
Масса брутто, кг |
Масса нетто, кг |
104 |
Щавель |
33,0 |
25,0 |
103 |
Шпинат |
67,5 |
50,0 |
080 |
Картофель сырой очищенный сульфитированный |
25,0 |
25,0 |
083 |
Лук репчатый сырой очищенный |
10,0 |
10,0 |
002 |
Мука пшеничная |
5,0 |
5,0 |
068 |
Маргарин «Сливочный» |
6,0 |
6,0 |
299 |
Яйца куриные |
5,0 |
5,0 |
028 |
Соль поваренная |
2,0 |
2,0 |
165 |
Грудинка |
20,0 |
20,0 |
036 |
Сметана 30%-ной жирности |
5,0 |
5,0 |
090 |
Петрушка (зелень) |
3,0 |
2,0 |
Предложенная методика может быть использована для расчета пищевой и энергетической ценности блюд и количества продуктов для их приготовления по любому из действующих сборников рецептур блюд.
Использование ЭВМ для оптимизации рецептур и технологии блюд. Индустриализация отрасли выдвигает задачи дальнейшего совершенствования технологического процесса поточного производства блюд массового спроса. Существующую традиционную технологию, приведенную в Сборнике рецептур блюд, приходится изменять применительно к поточному производству. В РЭА им. Г. В. Плеханова канд. техн. наук Л. П. Жуковской разработана программа для оптимизации рецептур и технологии изготовления традиционных блюд массового спроса, которая дает возможность автоматизировать процесс производства.
В основу выбора ассортимента блюд для их оптимизации положены требования, предъявляемые к экономичному технологическому процессу: минимальная энергоемкость, высокая механизация и автоматизация, снижение потерь при механической и тепловой обработке, удобство порционирования и транспортирования и др.
Все перечисленные требования предъявляются процессом производства к оптимальному ассортименту блюд. Для потребителя основные требования — это органолептические показатели, пищевая ценность, товарный вид блюда и др.
Оптимизацию выбранных рецептур проводят по математической модели с помощью ЭВМ. Модель позволяет провести оптимизацию традиционных рецептур вторых горячих блюд, сладких блюд и кулинарных изделий, рецептура которых включает пищевые продукты растительного и животного происхождения.
Математическая модель имеет вид:
где x1, x2, x3 ...xi , — количество каждого компонента рецептуры, кг; n — число компонентов в рецептуре; a10 , a20 , a30 — количество в каждом компоненте рецептуры соответственно белка, жира, углеводов, кг, а40 — трудоемкость обработки 1 кг компонента, с; 0,034; 0,041; 0,154 — количество (кг) белка, жира и углеводов, рекомендуемое для потребления в обед (35 %) при суточной энергетической потребности для мужчин при III группе интенсивности труда — Дж (3200 ккал); zmin — трудоемкость готового изделия, с; 1 — количество готовой продукции, равное 1 кг.
Данная модель позволяет проводить оптимизацию по таким параметрам, как режим питания и энергетическая ценность рациона в целом, соотношение основных пищевых веществ и их количества, трудоемкость обработки продуктов и механизация обработки.
Чтобы учесть потери при тепловой обработке, следует для каждого хi , ввести дополнительно коэффициент тепловых потерь Кi . Уравнение будет иметь вид
где K11 , К12 — коэффициенты тепловых потерь соответственно продуктов х11 и х12.
Оптимизация технологии блюда складывается из следующих этапов: составление технологической схемы традиционной технологии, анализ операций этой схемы, рассмотрение возможности сокращения числа технологических и вспомогательных операций, исключение транспорта и перевалок путем перевода операций на поток с заменой оборудования, составление новой схемы технологии и расчет экономической эффективности проведенной оптимизации. Разработаны рекомендации по методике проведения каждого этапа оптимизации технологии блюд.
Объемно-планировочные решения
5.2. ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ ОТДЕЛЬНО СТОЯЩИХ ОДНОЭТАЖНЫХ И МНОГОЭТАЖНЫХ ЗДАНИЙ ПРЕДПРИЯТИЙ ОБЩЕСТВЕННОГО ПИТАНИЯ
Предприятия общественного питания по своему градостроительному положению могут размещаться в отдельно стоящих зданиях, быть пристроенными к зданиям иного назначения при обособленности всех групп помещений, быть встроенными в здания иного назначения при совмещении некоторых групп помещений предприятия с аналогичными группами помещений этих зданий.
Заготовочные предприятия размещают, как правило, в отдельно стоящих зданиях. Отдельные заготовочные цехи могут входить в состав распределительных холодильников, плодоовощных и продовольственных баз и складов.
Доготовочные предприятия и предприятия, работающие на сырье, могут размещаться: в отдельно стоящих зданиях в составе общественных и торговых центров, рыночных комплексов; во встроенных, встроенно-пристроенных помещениях жилых и общественных зданий, во вспомогательных зданиях производственных предприятий.
Отдельно стоящие здания, в которых размещаются предприятия общественного питания, могут быть одноэтажными и многоэтажными, с подвалом и без него. Выбор этажности определяется мощностью предприятия и условиями градостроительства.
Предприятия, расположенные в одноэтажных зданиях, имеют ряд преимуществ перед предприятиями, которые находятся в многоэтажных зданиях: в них наиболее просто решается вопрос взаимосвязи отдельных групп помещений, отпадает необходимость в устройстве лестниц, подъемников, что значительно снижает стоимость строительства. Однако для одноэтажных зданий требуется большая площадь застройки, поэтому крупные предприятия (как заготовочные, так и доготовочные), а также предприятия, расположенные в районах сложившейся застройки, рекомендуется размещать в многоэтажных зданиях. В целях экономии городской территории отдельно стоящие предприятия общественного питания с числом мест свыше 200 следует размещать в многоэтажных зданиях.
Конфигурация зданий заготовочных предприятий должна быть простой (в виде прямоугольника).
Наличие пристроек, выступов вызывает значительное увеличение площади участка, отводимого под строительство, усложняет подвод коммуникаций, индустриализацию строительства, удорожает благоустройство участка.
Для доготовочных предприятий допускается та форма здания, при которой наилучшим образом решается вопрос о взаимосвязи помещений в соответствии с технологическим процессом производства.
Внутри здания помещения следует располагать по определенным архитектурно-планировочным схемам. В схемах заготовочных предприятий основное место занимает расположение холодильных камер (для хранения сырья и готовой продукции), которые желательно объединять в блоки с предельно простой конфигурацией; всякое иное их расположение приводит к устройству длинных, дорогостоящих коммуникаций и большому расходу дорогостоящего изоляционного материала. Рекомендуется несколько планировочных схем расположения холодильного блока в здании предприятия: центричная, или островная; П-образная, или полуостровная; Г-образная, или угловая; линейная, или торцевая.
Все планировочные схемы имеют в плане прямоугольную форму. При центричной планировочной схеме холодильные камеры располагаются в центре здания, а с четырех сторон к ним примыкают производственные помещения. Расположение холодильных камер в центре здания рационально, так как они занимают неосвещенную часть здания, в то время как производственные помещения, расположенные по периметру, имеют естественное освещение. На основе данной композиционной схемы можно осуществлять планировку одноэтажных и многоэтажных зданий заготовочных предприятий. В последнем случае в средней части здания во всех этажах размещают холодильные цехи
При П-образной планировочной схеме холодильные камеры расположены также в средней части здания, но производственные помещения примыкают к ним только с трех сторон; четвертой стороной они примыкают к наружной стене.
При Г-образной планировочной схеме холодильные камеры частично встроены в здание предприятия, а производственные помещения примыкают к ним только с двух сторон.
Такая планировочная схема может быть применена при ограниченном составе производственных помещений по отношению к запроектированной емкости холодильника.
При линейной, или торцевой, планировочной схеме холодильные камеры примыкают к зданию с торцевой стороны. Таким образом, здание четко разграничивается на две части: производственную и складскую.
В торце здания располагаются холодильные камеры, а в остальной части — производственные цехи и остальные помещения. Такая планировочная схема может быть рекомендована для предприятий небольшой мощности (примерно 10-15 т перерабатываемого сырья) или для отдельных заготовочных цехов, которые можно пристраивать к крупным городским холодильникам.
Рассмотренные выше планировочные схемы представлены на рис. 5.1. Они могут быть применены при проектировании одноэтажных зданий заготовочных предприятий. Для многоэтажных зданий наиболее рациональны центричная и П-образная планировочные схемы.

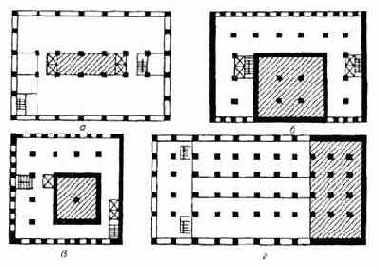

Рис. 5.1. Планировочные схемы заготовочных предприятий:
а — центричная, или островная, б — П-образная, в — Г-образная, г — линейная, или торцевая.
Примечание. На схеме холодильные камеры заштрихованы
При планировке предприятий, расположенных в одноэтажных зданиях, группы помещений размещают в соответствии с направлением технологических, транспортных и людских потоков.
Если предприятия расположены в многоэтажных зданиях, то основные группы помещений можно располагать в различных вариантах и сочетаниях. Однако при этом необходимо соблюдать некоторые общие требования: на первом этаже располагают складские помещения, помещения экспедиции, цех по переработке овощей, магазин кулинарии; на втором и третьем этажах — прочие производственные помещения.
При выполнении планировочных решений доготовочных предприятий и предприятий, работающих на сырье, главную роль играет взаимосвязь основных групп помещений — для потребителей и производственных, а точнее, залов и горячего цеха. В связи с этим рекомендуется несколько архитектурно-планировочных схем: центричная; фронтальная; глубинная; угловая.
При центричной планировочной схеме горячий цех с прочими производственными и другими помещениями проектируют в центре здания, а залы с раздачами размещаются вокруг них. При такой планировке здание в плане может иметь круглую или прямоугольную форму, близкую к квадрату. По этой схеме можно проектировать многозальные предприятия вместимостью 200 мест и более. Каждый зал имеет свою раздачу, примыкающую к горячему цеху. Помещения, расположенные в центре здания, имеют верхнее боковое естественное освещение за счет увеличения высоты средней части здания. Залы и другие помещения, расположенные вокруг центральной части здания, имеют боковое естественное освещение. Основной недостаток центричной схемы — удаленность отдельных мест в зале от раздачи и моечной столовой посуды.
При фронтальной планировочной схеме план здания условно делится на две части параллельно продольной оси. Со стороны главного фасада размещают группу помещений для потребителей, а в противоположной половине здания — производственные, складские и другие помещения. Характерная особенность этой схемы — вытянутая по всему фронту здания прямоугольная форма зала. По этой схеме зал с раздачей своей удлиненной частью примыкает к горячему цеху, моечной столовой посуды и сервизной (на предприятиях с обслуживанием официантами), помещению для резки хлеба. Зал и производственные помещения имеют естественное боковое освещение. К залу могут быть пристроены террасы и веранды для организации летних мест. По фронтальной схеме проектируют предприятия общественного питания вместимостью 100 мест и более. Основной недостаток указанной схемы — значительная протяженность зала, а следовательно, большие расстояния от раздачи до отдельных мест в зале.
При глубинной планировочной схеме план здания условно делится пополам параллельно короткой стороне. Со стороны главного фасада размещают группу помещений для потребителей, с противоположной стороны — все остальные помещения. Характерная особенность этой схемы состоит в том, что все основные помещения последовательно размещаются в глубине здания в соответствии с технологическим процессом производства.
При глубинной планировочной схеме зал с раздачей примыкает к горячему цеху и моечной столовой посуды узкой стороной. Освещение зала и производственных помещений естественное. Недостаток схемы — ограниченный фронт раздачи, поэтому ее применяют при проектировании небольших предприятий.
При угловой планировочной схеме залы располагаются в плане здания смежно, под углом друг к другу и соответственно примыкают с двух сторон к производственным и другим помещениям. Горячий цех и примыкающие к нему производственные помещения могут иметь верхнее боковое освещение за счет увеличения высоты средней части здания. Залы имеют боковое естественное освещение. Данная планировочная схема может быть рекомендована для предприятий вместимостью 200 мест и более с несколькими обособленными залами, связанными раздачами с горячим цехом.
Описанные планировочные схемы представлены на рис. 5 2 Такие схемы применяют при проектировании одноэтажных отдельно стоящих зданий доготовочных и предприятий общественного питания, работающих на сырье.
Рис. 5.2. Планировочные схемы доготовочных предприятий:
а, б — центричные, в — фронтальная, г — глубинная, д — угловая.
Примечание. На схеме помещения для потребителей заштрихованы

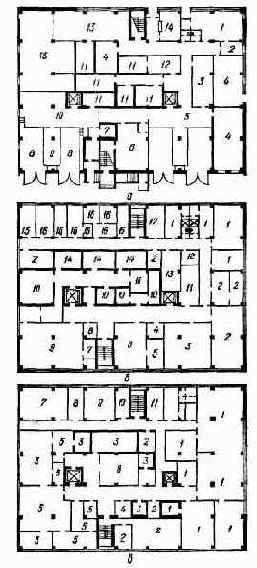

В многоэтажных зданиях в связи с некоторыми особенностями размещения помещений на разных уровнях необходимо придерживаться следующих рекомендаций: в верхних этажах размещают залы с раздачами и моечными столовой посуды; залы с раздачами, горячим и холодным цехами, моечными столовой и кухонной посуды; залы с раздачами и основными помещениями. На первом этаже — все остальные помещения, входящие в состав предприятия.
На первом этаже у наружных стен располагают производственные помещения, требующие естественного освещения (цехи мясо-рыбный и овощной на предприятиях, работающих на сырье, или доготовочный цех и цех обработки зелени на предприятиях, работающих на полуфабрикатах, помещение изготовления мучных изделий, кондитерский цех), часть технических (вентиляционная камера, тепловой пункт) и административных помещений.В центре здания могут быть расположены складские, бытовые и остальные технические помещения.
Во всех случаях на первых этажах рекомендуется размещать магазины кулинарии. При расположении помещений в плане здания необходимо учитывать все требования, которые предъявляют как к группам в целом, так и к отдельным помещениям внутри каждой группы. В случае многоэтажных зданий при размещении помещений необходимо наметить места расположения лестниц и подъемников; сбалансировать площади помещений по этажам.
Последний этап выполнения планировки предприятия — расстановка оборудования в цехах и других помещениях.
Объемно-планировочные решения предприятий общественного питания
Глава 5
ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ ПРЕДПРИЯТИЙ ОБЩЕСТВЕННОГО ПИТАНИЯ
5.1. ОБЩИЕ ПРИНЦИПЫ ОБЪЕМНО-ПЛАНИРОВОЧНЫХ РЕШЕНИЙ ПРЕДПРИЯТИЙ ОБЩЕСТВЕННОГО ПИТАНИЯ
Выполнение планировочного решения предприятия общественного питания — сложный и трудоемкий процесс. К нему приступают после проведения технологических расчетов и определения площадей помещений, входящих в состав проектируемого предприятия.
Цель планировки здания — соединение в одно целое всех групп помещений, входящих в состав предприятия, с учетом их взаимосвязи и требований, которые предъявляют к проектированию каждой из них.
Планировку здания в целом осуществляют в следующем порядке: выбор типа здания (отдельно стоящее, пристроенное или встроенное в здание иного назначения); выбор этажности и конфигурации; выбор архитектурно-планировочной схемы, размещение помещений в здании, размещение оборудования.
Необходимо стремиться к разработке оптимального варианта планировочного решения, учитывая при этом, что не всегда ожидаемое решение достигается в полной мере. Однако при всех принимаемых решениях необходимо учитывать современные требования торгово-технологических процессов, основные из которых — принцип поточности и четкости выполнения технологических процессов при обязательном соблюдении правил безопасности и производственной санитарии. При этом исходят из ряда общих положений, присущих проектированию общественных зданий, в том числе предприятий общественного питания.
Объемно-планировочное решение предприятия определяется: функциональным назначением предприятия и конструктивным решением здания; градостроительными и природно-климатическими факторами; архитектурно-художественными задачами; техническими и экономическими требованиями. От функционального назначения предприятия зависят состав помещений, их площадь, взаимосвязь и группировка помещений.
При разработке конструктивного решения проектируемого предприятия учитывают общую конструктивную схему, виды применяемых конструкций, сетку внутренних несущих опор, тип фундамента, габариты применяемых сборных конструктивных элементов и т.
п.
Градостроительные и природно-климатические факторы — это конфигурация и величина участка строительства, его ориентация по странам света и к господствующим ветрам, рельеф, климатический район строительства, характер окружающей застройки и природной среды, связь с транспортными магистралями, улицами и проездами.
Архитектурно-художественные задачи — создание художественного образа сооружения в соответствии с его месторасположением в условиях городской застройки и необходимостью создания единой архитектурной композиции.
Технические требования учитывают уровень инженерного оборудования, удобство сообщения помещений проектируемого предприятия, располагаемых на разных этажах, качество наружной и внутренней отделки стен, потолков и полов; создание благоприятных температурно-влажностных условий, в том числе систем отопления, вентиляции и кондиционирования воздуха; условия нормального естественного и искусственного освещения помещений.
К экономическим требованиям проектирования относят эффективное использование площади и объема здания, сокращение площади коммуникационных, технических и прочих вспомогательных помещений, экономию затрат труда, материалов и энергии при возведении и оборудовании здания, сокращение сроков строительства и эксплуатационных расходов.
Оценка технического уровня проектируемого предприятия
3.9. ОЦЕНКА ТЕХНИЧЕСКОГО УРОВНЯ ПРОЕКТИРУЕМОГО ПРЕДПРИЯТИЯ
Технический уровень проектируемого предприятия может быть рассчитан на основании Системы нормативных показателей. Система показателей представляет собой совокупность частных и обобщающих показателей, отражающих прогрессивность технологии, обеспеченность техникой, техническое совершенство используемого парка оборудования и техническую вооруженность труда. Нормативные показатели технического уровня заготовочных и доготовочных предприятий разработаны для двух вариантов работы — частичное снабжение и комплексное снабжение полуфабрикатами.
Оценка технического уровня проектируемого предприятия при выполнении дипломного проекта может быть дана по одному из показателей (например, по уровню прогрессивности технологии) или по всем показателям.
Уровень прогрессивности технологии доготовочного предприятия (%)
где Ад —уровень прогрессивности технологии; Ад1 —доля полуфабрикатов, кулинарных изделий и готовых блюд в общем расходе сырья и продуктов, %; Ад2 — доля полуфабрикатов, кулинарных изделий и готовых блюд, полученных в функциональных емкостях и контейнерах, %.
где Gпф1, Gпф2 ,..., Gпфn — масса полуфабрикатов разной степени готовности, кг; Gc — масса сырья, кг; с1 , с2 ,...,сn — степень готовности полуфабрикатов. Степень готовности равна: для полуфабрикатов, прошедших частичную механическую обработку, 0,3; полную механическую обработку 0,5; полную механическую и частично тепловую 0,7; готовых кулинарных изделий 0,9; готовых блюд, мучных кулинарных, булочных и кондитерских изделий 1.
где GK — масса полуфабрикатов и кулинарной продукции, поступивших в контейнерах, кг, Gпф — общая масса полуфабрикатов и кулинарной продукции, кг.
Нормативный уровень прогрессивности технологии доготовочных предприятий составляет 60—80 %.
Уровень прогрессивности технологии заготовочных предприятий (%)
где Аз1 — доля сырья и продуктов, обработанных поточно-механизированным способом, %; Аз2— доля полуфабрикатов, кулинарных изделий и готовых блюд, отправляемых в функциональных емкостях и контейнерах, %.
Показатель Аз1 рассчитывают, исходя из номенклатуры серийно выпускаемого оборудования. Показатель Аз2 принимают равным 100 %, так как во всех заготовочных предприятиях предусмотрено использование функциональных емкостей, стеллажей и контейнеров на всех стадиях производства, хранения и транспортировки продукции. Нормативный уровень прогрессивности технологии заготовочных предприятий составляет 50—60 %.
Пример. Определить уровень прогрессивности технологии в столовой при заводе. В столовую поступают мясо крупным куском, рыба специальной разделки, очищенные овощи в количестве 200 кг; мясные полуфабрикаты порционные, мелкокусковые, рубленые, овощи очищенные и нарезанные — 90 кг; запеканки, блинчики, пассерованные овощи — 500 кг; кондитерские изделия — 200 кг; общая масса сырья 600 кг.
Обеспеченность техникой характеризуют показателем уровня технической оснащенности
где nф — фактическое количество единиц оборудования; nн — нормативная потребность единиц оборудования (определяется по нормам оснащения оборудованием).
Техническое совершенство используемого оборудования характеризуют долей прогрессивных видов машин и оборудования в общем числе единиц оборудования
где nпр — количество прогрессивных видов оборудования (это то оборудование, которое соответствует современным направлениям научно-технического прогресса в отрасли); п — общее число единиц оборудования на предприятии.
Техническую вооруженность труда характеризуют долей работников механизированного труда по отношению к численности работников ручного труда.
где NM — численность работников механизированного труда; Nр — численность работников ручного труда.
Технический уровень проектируемого предприятия
Организация проектирования
ОБЩИЕ ПОЛОЖЕНИЯ ПРОЕКТИРОВАНИЯ ПРЕДПРИЯТИЙ ОБЩЕСТВЕННОГО ПИТАНИЯ
1.1. ОРГАНИЗАЦИЯ ПРОЕКТИРОВАНИЯ
Проектирование представляет собой взаимоувязанный комплекс работ, в результате выполнения которого составляют техническую документацию для строительства или реконструкции зданий и сооружений. Проектирование — промежуточное звено между научными исследованиями и их внедрением в народном хозяйстве.
В проектировании принимают участие коллективы высококвалифицированных специалистов проектных, изыскательских и комплексных проектно-изыскательских организаций (институты, тресты и конструкторские бюро).
Основную часть проектных работ выполняет организация, называемая генеральным проектировщиком. Для выполнения отдельных частей проекта генеральный проектировщик привлекает на договорных началах специализированные проектные организации. По каждому проектируемому предприятию назначается ответственное лицо — главный архитектор или главный инженер проекта, который увязывает различные части проекта, отвечает за сроки его выпуска, качество, технический уровень, эффективность и соответствие нормам.
Проекты зданий предприятий общественного питания разрабатывают на основе утвержденных схем развития и размещения сети предприятий общественного питания на первую очередь строительства и на расчетный срок (20 лет). Схемы составляются головными проектными или научно-исследовательскими и проектными организациями, которые занимаются разработкой типовых проектов и проектов для экспериментального строительства, а также индивидуальных проектов крупных предприятий, методических и нормативных документов.
Проектирование нового строительства, реконструкции и технического перевооружения действующих предприятий осуществляют на основании решений, принятых в утвержденных технико-экономических обоснованиях (ТЭО) или технико-экономических расчетах (ТЭР) строительства.
Проектная документация — это система расчетов, чертежей и показателей, создающих модель будущего предприятия, обосновывающих технологическую и техническую возможность, а также экономическую целесообразность его строительства.
Разработка проектной документации включает три этапа: предпроектный, проектный и послепроектный.
На предпроектном этапе проводят изыскания, которые условно можно подразделить на экономические и технические. На этом этапе должны быть изучены предполагаемый район строительства, его климатические и географические условия, наличие в нем предприятий общественного питания и пищевой промышленности, определены перспективные потребности населения в услугах общественного питания, источники снабжения сырьем, полуфабрикатами, готовой кулинарной и кондитерской продукцией, а также топливом, электроэнергией, водой и газом.
В технико-экономическом обосновании (расчетах) приводят сметную стоимость строительства и дают общую оценку экономической целесообразности и хозяйственной необходимости предприятия. Срок действия ТЭО (ТЭР) составляет два года, для крупных и сложных предприятий — три года.
По утвержденным технико-экономическим обоснованиям (расчетам) составляют задание на проектирование. Состав и его содержание регламентированы инструкцией о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений (СНиП 1.02.01—85). В задании на проектирование содержатся следующие сведения: наименование предприятия, основание для проектирования, вид строительства (новое, реконструкция, расширение), его месторасположение; мощность предприятия (в случае проектирования по очередям — на полное развитие и на первую очередь строительства); режим работы предприятия, его намечаемая специализация, производственное и хозяйственное кооперирование, если такое будет иметь место; основные источники обеспечения предприятия сырьем, водой, теплом, газом, электроэнергией как в процессе эксплуатации, так и в период строительства; условия по очистке и сбросу сточных вод; требования к технологии и основным технологическим процессам и оборудованию; необходимость разработки автоматизированных систем управления производством; сроки строительства; размер капитальных вложений и основные технико-экономические показатели, которые должны быть достигнуты при проектировании; стадийность проектирования; наименование генеральной проектной и строительной организации генерального подрядчика.
При размещении предприятий, зданий и сооружений на территории городов проектной организации выдают архитектурно-планировочное задание (АПЗ), а также строительный паспорт участка и технический. В техническом паспорте изложены результаты инженерных и экономических изысканий, проведенных в районе строительства.
После утверждения задания начинается второй (проектный) этап непосредственного проектирования объекта. На этом этапе разрабатывают проектную документацию, состоящую из нескольких взаимосвязанных частей: архитектурно-строительной, технологической, технико-экономической, электротехнической, санитарно-технической, сметной. Номенклатура частей проекта зависит от сложности и сметной стоимости объекта.
Повышение эффективности капитальных вложений, улучшение качества и снижение стоимости объектов достигаются путем реализации ряда основных положений проектирования:
широкого использования в проектах достижений науки, техники, передового отечественного и зарубежного опыта;
осуществления проектирования от общего к частному в строгом соответствии с разрабатываемыми схемами развития и размещения предприятий отрасли и ее материально-технической базы;
внедрения вариантного проектирования, позволяющего выявить и реализовать тот вариант технологического и объемно-планировочного решения, который в заданных условиях экономически целесообразен;
широкого использования типовых проектов предприятий, что позволяет значительно сократить затраты труда проектировщиков, повысить качество и снизить стоимость проектных работ.
На третьем (послепроектном) этапе проектирования осуществляют авторский надзор за строительством. Для обеспечения качества и повышения ответственности проектных организаций за строящиеся здания и сооружения генеральному проектировщику предоставляется право приостанавливать производство строительно-монтажных работ, выполняемых с нарушением проектных решений и нормативных требований.
Особенности проектирования предприятий общественного питания
5.3. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ ПРЕДПРИЯТИЙ ОБЩЕСТВЕННОГО ПИТАНИЯ, РАСПОЛОЖЕННЫХ В ЗДАНИЯХ ИНОГО НАЗНАЧЕНИЯ
Для обслуживания населения микрорайонов наряду с отдельно стоящими зданиями предприятий общественного питания проектируют кооперированные здания и предприятия, встроенные в первые этажи жилых домов.
В кооперированных зданиях обычно размещают одновременно два или три предприятия повседневного обслуживания (например, столовая, кафе, закусочная, магазин продовольственных товаров, комбинат бытового обслуживания). При этом предусматривают универсальное использование общих помещений и возможность изоляции одного предприятия от другого. При объемно-планировочном решении всего кооперированного здания определяющим является планировочное решение предприятия общественного питания как наиболее сложное в техническом отношении.
На первых этажах жилых домов можно проектировать небольшие предприятия (столовые, специализированные предприятия), работающие на полуфабрикатах высокой степени готовности, охлажденной готовой кулинарной продукции, с числом мест не более 100, предприятия по отпуску обедов на дом. Габариты встроенных предприятий общественного питания должны соответствовать конструктивной основе жилого дома, что осложняет планировочное решение предприятия.
Типовые проекты предприятий, встроенных в первые этажи жилых домов, предусматривают расположение зала между лестничными клетками в пределах двух смежных секций; подсобные помещения размещают в соседних секциях, отделенных от зала лестничной клеткой, а моечные привязаны к сети водопровода жилого дома. Такое планировочное решение усложняет взаимосвязь отдельных помещений. Загрузочные люки для продуктов наиболее рационально размещать в торцах здания с устройством тупиковых разгрузочных площадок, что дает возможность изолировать тротуар вдоль дома от разгрузочных операций и не мешать пешеходному движению.
В сети торгово-бытового обслуживания все шире применяют торговые центры. Это комплексы, объединяющие различные предприятия торговли, общественного питания и бытового обслуживания.
В состав торгового центра входят такие предприятия общественного питания, как рестораны, столовые, кафе, специализированные предприятия, магазины кулинарии.
При проектировании торгового центра необходимо размещать предприятия общественного питания так, чтобы к ним был свободный доступ как с улицы, так и из внутренних помещений.
Все предприятия общественного питания торгового центра должны обслуживаться единым комплексом цехов, складских, технических и административно-бытовых помещений. Блок предприятий общественного питания может размещаться в отдельно стоящем здании или кооперироваться в одном здании с другими предприятиями и учреждениями торгового центра.
Планировочные решения предприятий общественного питания при гостиницах должны соответствовать основным требованиям проектирования общегородской сети, а также удовлетворять следующим условиям: обеспечивать питанием всех проживающих в гостинице; вести обслуживание в номерах; обслуживать население района, города. Эти условия должны найти отражение в планировочных решениях: связь ресторана с этажами гостиницы осуществляется посредством специальных лифтов, вход в зал предусматривается как из гостиницы, так и через вестибюль с улицы.
Планировочные решения предприятий общественного питания по месту работы и учебы населения должны удовлетворять тем же требованиям, что и общедоступные предприятия. Вместе с тем особенность организации их работы — большие потоки потребителей в обеденный перерыв, студентов и учащихся в перемену. Поэтому для ускорения обслуживания большое значение имеет правильное планировочное решение раздач. Данные предприятия могут размещаться как в отдельно стоящих зданиях, так и занимать часть зданий иного назначения. Блоки питания, встроенные в многоэтажные здания, могут размещаться на нескольких этажах.
В условиях индустриализации общественного питания большое значение придается проектированию и строительству специализированных предприятий быстрого обслуживания, планировочные решения которых должны учитывать: работу предприятий на полуфабрикатах высокой степени готовности, кулинарных изделиях и готовых блюдах, централизованно вырабатываемых заготовочными предприятиями общественного питания (предприятиями пищевой промышленности); обеспечение рационального распределения общей площади предприятия за счет сокращения площадей коридоров, многофункционального использования подсобных помещений, объединения помещений одинакового назначения; с целью ускорения обслуживания потребителей предусматривать рациональную организацию рабочих мест буфетчиков (барменов).

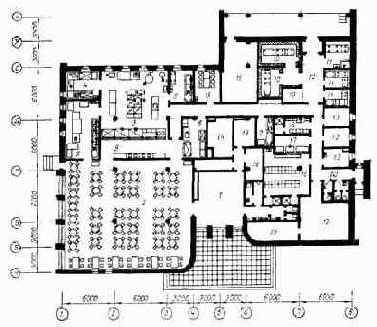

Рис. 5.5. План кафе на 150 мест:
1 — вестибюль с гардеробом и туалетами для потребителей; 2 — зал; 3 — горячий цех; 4 — холодный цех с помещением для резки хлеба; 5 — моечная кухонного инвентаря и полуфабрикатной тары; 6 — моечная столовой посуды; 7 — помещение заведующего производством; 8— буфет; 9 — раздача; 10 — охлаждаемые камеры с тамбуром; 11 — кладовые и моечная складской тары; 12 — загрузочная; 13 — служебные помещения и кладовая инвентаря; 14 — подсобное помещение буфета; 15 — помещение персонала; 16, 20 — гардеробы, душевые и туалеты персонала; 17 — бельевая; 18 — радиоузел; 19 — технические помещения.
Рис. 5.6. План кафе детского на 150 мест:
1,2 — вестибюль, гардероб и туалеты потребителей; 3 — залы; 4 — помещение для игр; 5 — служебные помещения; 6 — горячий цех; 7 — холодный цех с помещением для резки хлеба; 8, 9, 10, 11 — складские помещения с загрузочной площадкой, 12 — моечная кухонного инвентаря и полуфабрикатной тары; 13 — моечная столовой, 14, 15 — гардеробы, душевые и туалеты для персонала; 16 — бельевая; 17 — кладовая инвентаря; 18,19 — технические помещения.
Специализированные предприятия общественного питания рекомендуется размещать во встроенных, пристроенных или отдельно стоящих зданиях.
Примеры объемно-планировочных решений различных типов предприятий общественного питания представлены на рис. 5.3— 5.9.

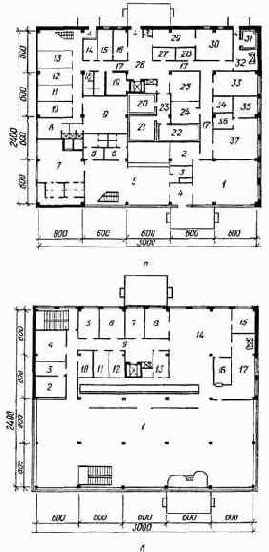

Рис. 5.3. План фабрики полуфабрикатов, кулинарных и кондитерских изделий мощностью 15т сырья в сутки:
а — план первого этажа: 1, 2 — магазин кулинарии с подсобным помещением; 3 — моечная тары кондитерского цеха; 4, 5 — экспедиция с боксами; 6— моечная полуфабрикатной тары; 7 — камера отходов; 8— загрузочный бокс; 9 — комната кладовщика; 10 — помещение загрузочной; 11 — охлаждаемые камеры; 12 — кладовая кондитерских изделий; 13 — овощной цех; 14 — гардероб верхней одежды персонала; б — план второго этажа: 1 — гардеробы, душевые, туалеты персонала; 2 — технические помещения; 3,4 — рыбный цех; 5,6—птице-гольевой цех; 7,8,9— мясной цех; 10— охлаждаемые камеры; 11— кладовая тары; 12, 13— кладовые белья, инвентаря; 14— дефростеры; 15— мастерская, 16, 17—служебные помещения; в — план третьего этажа: 1 — помещения столовой персонала; 2— технические помещения; 3 охлаждаемые камеры; 4 — комната заведующего производством; 5 — помещения кондитерского цеха; 6 — кладовая сухих продуктов; 7 — лаборатория; 8 — помещение персонала; 9 — помещение общественных организаций; 10 — санчасть; 11 — радиоузел.
Рис. 5.4. План общедоступной столовой, работающей вечером как кафе, на 200 мест:
а — первого этажа: 1, 2 — магазин кулинарии с подсобным помещением; 3, 7, 13, 19, 24, 32— технические помещения; 4— тамбур; 5, 6— вестибюль с гардеробом и туалетами для потребителей; 8, 9 — гардероб с душевыми для персонала; 10 — бельевая; 11 — гардероб официантов; 12 — кладовая инвентаря; 14 — помещение слесаря-механика; 15 — контора; 16 — кладовая и моечная тары; 17— коридоры; 18 — туалеты персонала; 20, 21, 22, 23 — охлаждаемые камеры с тамбуром; 25 — кладовая сухих продуктов; 26— загрузочная; 27, 28, 29— кладовые; 30— овощной цех; 31 — камера отходов; 33 — мясо-рыбный цех; 34 — помещение подготовки яиц; 35 — помещение отделки мучных кондитерских изделий; 36 — моечная тары; 37— кондитерский цех; б — план второго этажа: 1 — зал с раздеточной; 2, 3 — буфет с подсобным помещением; 4 — техническое помещение; 5 — кабинет директора; 6 — помещение персонала; 7 — помещение суточного запаса продуктов; 8 — холодный цех; 9 — коридор; 10 — радиоузел; 11 — главная касса; 12 — помещение официантов; 13 — помещение для резки хлеба; 14 — горячий цех; 15 — моечная кухонного инвентаря; 16 — сервизная; 17 — моечная столовой посуды.
Первый комплекс
50 |
Баклажаны, нарезанные кружочками (консервы) |
50 | 1,0 | 8,0 | 5,0 | 376 | 90 | 400 |
235 |
Суп-лапша домашняя |
250 | 4,5 | 6,0 | 14,0 | 556 | 133 | 400 |
690/863 |
Голубцы с мясом и рисом (соус сметанный) |
216/100 | 20,6 | 28,4 | 26,7 | 1851 | 443 | 400 |
986 |
Яблоки печеные |
75 | — | — | 26,0 | 105 | 439 | 400 |
1010 |
Чай с лимоном |
200/15/7 | 0,1 | — | 15,2 | 59 | 247 | 400 |
|
Хлеб пшеничный, ржаной |
60/40 | 9,0 | 2,4 | 58,4 | 280 | 1170 | 400 |
Итого |
35,2 | 44,8 | 145,3 | 1110 | 4639 | |||
План предприятия «котлетная» на мест
Рис. 5.9. План винного бара на 18 мест:
1 — барная стойка для установки кофеварки, 2 — барная стойка основная, 3 — барная стойка для установки холодильника, 4 — барная стойка короткая, 5 — барная стойка для хранения бутылок, 6 — пристенные секции, 7 — моечные ванны, 8 — производственный стол, 9 — холодильный шкаф, 10 — сиденья барные, 11 — обеденный стол, 12 — стул.
Основными строительными параметрами зданий считаются: шаг опор (сетка колонн) и высотные габариты, привязка элементов конструкций к координационным осям и т.п.
Сетка колонн в залах предприятий для обычных условий строительства должна, как правило, приниматься при вместимости зала: до 100 мест — 6 х 6 м, от 100 до 200 мест — 6 х 6, 6 х 7,2; от 200 до 300 мест — 7,2 х 7,2, 6 х 9 м; свыше 300 мест — 6 x 9, 9 x 9, 6 х 12 м.
При строительстве одноэтажных зданий специализированных предприятий общественного питания можно применять архитектурно-конструктивную схему сборно-разборных зданий павильонного типа с облегченным металлическим каркасом и многослойными стеновыми панелями, а также капитальных зданий из металлических, деревянных и других легких конструкций.
Контрольные вопросы и задания.
Какова цель планировки здания? Какими факторами определяется объемно-планировочное решение предприятия? Что относится к экономическим требованиям проектирования? Где могут размещаться предприятия общественного питания по своему градостроительному положению? Какие существуют планировочные схемы для заготовочных предприятий и предприятий, работающих на сырье? Сформулируйте рекомендации для размещения помещений в многоэтажных зданиях? Как удобнее разместить помещения предприятия общественного питания в торговых центрах, в зданиях гостиницы?Планировочные решения помещений в соответствии с их функциональным назначением
Глава 4
ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ ПОМЕЩЕНИЙ В СООТВЕТСТВИИ С ИХ ФУНКЦИОНАЛЬНЫМ НАЗНАЧЕНИЕМ
Помещения предприятий общественного питания в зависимости от типа предприятия, его мощности, характера производства и формы обслуживания объединяют в функциональные группы.
На предприятиях общественного питания, работающих на сырье, производственный процесс складывается из следующих стадий: прием и хранение сырья; производство кулинарных полуфабрикатов и обработка отдельных видов сырья; производство кулинарной продукции и оформление блюд; реализация продукции и обслуживание потребителей. В связи с этим все помещения объединяют в следующие функциональные группы: для приема и хранения продуктов; для механической кулинарной обработки сырья и производства полуфабрикатов; для производства кулинарной и кондитерской продукции (мучных изделий); для потребителей; служебные, бытовые и технические помещения.
На предприятиях общественного питания, работающих на кулинарных полуфабрикатах (доготовочные предприятия), из производственного процесса исключают производство полуфабрикатов. В связи с этим помещения доготовочных предприятий объединяют в следующие функциональные группы: для приема и хранения продуктов и полуфабрикатов; для холодной доработки полуфабрикатов и обработки зелени, фруктов, ягод и овощей, поступающих на предприятия в виде сырья, а также солений; для производства кулинарных и мучных изделий; для потребителей; служебные, бытовые и технические помещения.
На заготовочных предприятиях, производственный процесс которых состоит из стадий приема и хранения сырья, производства полуфабрикатов, кулинарных и кондитерский изделий, передачи, временного хранения и отправки полуфабрикатов, кулинарных и кондитерских изделий в доготовочные предприятия и магазины кулинарии, все помещения объединяют в следующие функциональные группы: складские; производственные; административно-бытовые; подсобные.
Функциональные группы помещений, в свою очередь, состоят из ряда отдельных помещений. При разработке планировочных решений предъявляют определенные требования научной организации труда как к функциональным группам помещений в целом, так и к отдельным помещениям, входящим в их состав, к технологическим процессам, размещению оборудования и механизации по-грузочно-разгрузочных работ.
Подсобные помещения
4.5. ПОДСОБНЫЕ ПОМЕЩЕНИЯ
Эти помещения предназначены для хранения уборочного инвентаря, мусора и сушки спецодежды.
Помещения для хранения, мытья и сушки уборочного инвентаря и дезинфицирующих средств предусматривают на каждом этаже предприятия раздельно для производственных и складских помещений, для санитарных узлов. Помещения оборудуют поливочными кранами с трапом и регистром для сушки. Площадь помещения составляет 6-8 м2.
Сушку спецодежды осуществляют в специальном помещении, оборудованном вытяжной вентиляцией. Площадь помещения составляет 6 — 9 м2. Помещение располагают в подвальном, цокольном или первом этаже здания со стороны хозяйственного двора или боковых фасадов здания.
В предприятия общественного питания часть продуктов поставляют в бумажной одноразовой упаковке (пакеты, кульки, коробки, ящики и т.д.). В процессе работы образуются различные вторичные отходы: металлические консервные банки, жестяные крышки, пробки, тарелки из алюминиевой фольги; происходит бой посуды, оборотной и одноразовой стеклянной тары, нестандартных бутылок и банок импортного производства и т.д.
В процессе работы образуется бытовой мусор с высокой степенью пищевых примесей.
Действующая в настоящее время технология утилизации наносит непоправимый ущерб окружающей среде — как социальный, так и экономический.
Соблюдение технологии удаления мусора обязательно для обеспечения успешного функционирования всего предприятия. Поэтому еще в ходе проектирования должны быть согласованы основные положения этой технологии с предприятиями по санитарной очистке города. Для снижения удельного веса ручного труда необходимо применять контейнеры для мусора. Хранят контейнеры в камере пищевых отходов в предприятиях с числом мест свыше 100; в заготовочных предприятиях рекомендуется устраивать отдельное помещение для хранения мусора, располагаемое смежно с камерой пищевых отходов. Площадь кладовой сухого мусора составляет 10— 12 м2. Это помещение должно находиться со стороны хозяйственного двора с выходом наружу и в производственный коридор предприятия.
При проектировании хозяйственной зоны предусматривают проезды для автотранспорта, мощеный хозяйственный двор, отдельно стоящие павильоны и навесы для дополнительного хранения тары и топлива, противопожарные емкости, здания и сооружения инженерного хозяйства, мусоросборники; желательно озеленение хозяйственной зоны. Площадка хозяйственного двора должна обеспечивать непосредственный подъезд автотранспорта ко всем местам разгрузки и погрузки, разворот его (при тупиковом размещении хозяйственного двора), объезд стоящей у основной разгрузочной площадки автомашины. При вместимости предприятий более 150 мест, а также для заготовочных предприятий допускается устройство сквозного проезда через хозяйственный двор.
При планировке участка желательно, чтобы объекты хозяйственной зоны не граничили непосредственно с площадками отдыха и летней посадки потребителей, а также с оживленными улицами и пешеходными проходами, в том числе ведущими к другим, расположенным рядом, общественным зданиям.
Размещение проездов, площадок и пешеходных дорожек на участке должно обеспечивать минимальную протяженность путей движения и противопожарный проезд к зданиям и сооружениям, исключать пересечение и сводить к минимуму совместное движение потоков потребителей и потоков хозяйственной зоны. Ширина автопроездов должна быть не менее 3,5м.
Автостоянки у предприятий питания устраивают при условии, что требуемая площадь не может быть учтена в общих автостоянках, находящихся на расстоянии не более 200 м от этих предприятий.
На участке предприятий питания предусматривают пешеходные дорожки шириной не менее 1 м, при двухстороннем движении — не менее 1,5 м.
Контрольные вопросы и задания.
1. Какие охлаждаемые камеры и кладовые входят в состав складских помещений?
2. Перечислите требования к размещению складских помещений в плане здания.
3. Назовите требования к размещению охлаждаемых камер в плане здания.
4. Каковы требования к размещению загрузочного помещения в зависимости от этажности здания?
5. Какие помещения входят в состав экспедиции?
6. Каковы требования к проектированию производственных помещений?
7. Как можно разместить технологическое оборудование в производственных цехах?
8. Что определяет монтажная привязка оборудования?
9. Каковы требования к планировке моечных столовой и кухонной посуды?
10. Каковы требования к размещению помещений для потребителей?
Помещения для потребителей
4.3. ПОМЕЩЕНИЯ ДЛЯ ПОТРЕБИТЕЛЕЙ
В эту группу помещений в зависимости от типа предприятия входят: залы, аванзалы, бары, буфет, магазин кулинарии, вестибюль, включая гардероб, умывальные и уборные, помещения для отдыха потребителей, кабинет врача, помещение для официантов, помещение для хранения музыкальных инструментов, помещение совета кафе (в молодежных кафе), помещение для игр (детское кафе) и помещение для отпуска обедов на дом.
Кроме общих залов предусматривают залы диетического и специального питания, банкетные залы при ресторанах и т.д. Проектируют также залы сезонного функционирования на террасах и верандах.
Помещения для потребителей располагают, как правило, в наземных этажах здания; при размещении выше третьего этажа предусматривают лифты для доставки потребителей. Входы и лестницы для потребителей на предприятиях с количеством мест 50 и более отделены от входов и лестниц для обслуживающего персонала.
Залы. Их размещают в наземных этажах здания со стороны главного или боковых фасадов здания. Входы для потребителей располагают преимущественно со стороны главного фасада, допускается — со стороны боковых фасадов и с угла здания. При самообслуживании входы для потребителей рекомендуется приближать к раздаточным для наименьшего пересечения потоков движения потребителей. У лестницы предусматривают свободную площадь для визуального осмотра зала и раздаточной линии.
Залы диетических столовых, закусочных, магазинов кулинарии, отпуска обедов на дом и предприятий быстрого обслуживания размещают преимущественно на первых этажах. Залы должны иметь естественное освещение с ориентацией на юг или хорошее искусственное освещение При недостаточном искусственном освещении зала по замыслу художника-оформителя предусматривают индивидуальное или экранированное освещение столиков.
Залы размещают на одном уровне с горячим и холодным цехами, моечной столовой посуды, а на предприятиях с обслуживанием официантами — с раздаточной, буфетом и сервизной.
Если производственные помещения в предприятиях самообслуживания располагаются на разных уровнях, связь с залами осуществляется при помощи наклонных конвейеров, а в предприятиях с обслуживанием официантами — при помощи подъемников и экскалаторов.
Это допускается лишь в исключительных случаях при использовании приспосабливаемых помещений, переводе предприятий на новую технологию, реконструкции или модернизации предприятия.
Залы должны иметь удобную связь с вестибюлем. В предприятиях с самообслуживанием предусматривают вход в зал непосредственно из вестибюля, в ресторанах — через аванзал. Аванзал предназначен для сбора гостей, ожидания освободившихся мест в зале. Размещают аванзал на одном этаже с залами. При вместимости зала 100 — 150 мест площадь аванзала принимают равной 15 м2. С увеличением числа мест на каждые последующие 50 мест в зале добавляют 5 — 10 м2.
В ресторанах и кафе с обслуживанием официантами 15 — 20 % проектируемого числа мест предусматривают для банкетных залов и боксов. Боксы вместимостью 4 — 12 мест проектируют открытыми одной или двумя сторонами в зал. Применение трансформирующихся перегородок между банкетными залами дает возможность организации единого объема, что позволяет варьировать их число и вместимость. Входы в банкетные залы целесообразно устраивать в стороне от входов в общий зал.
Для зданий ресторанов и кафе характерно создание единого пространства при выделении в нем функциональных зон — входной, обеденной и эстрадно-танцевальной.
Входная зона позволяет потребителю осмотреть зал, установить наличие свободных мест, принять решение по выбору места и определить путь перемещения.
Обеденная зона в зависимости от планировки зала определяется его размерами, формой и приемами расстановки мебели.
Залы большой вместимости разделяют панелями-экранами, декоративными решетками и растениями на отдельные группы столов. Помогают разделять пространство зала на обособленные секторы, создают камерность и интимность декоративные барьеры цветочницы с вмонтированными в них маленькими софитами.
Эстрадно-танцевальная зона в значительной степени определяет архитектурно-планировочную композицию зала. Танцевальная площадка служит, как правило, центром композиции зала и должна иметь хороший обзор.
Для этого ее поднимают (опускают) или подчеркивают соответствующей расстановкой мебели.
При вместимости залов 75 мест и более и обслуживании официантами в кафе и ресторанах предусматривают места для танцев и эстраду. В столовых, работающих вечером как кафе с обслуживанием официантами, днем место для танцев заполняют столиками, а эстраду предусматривают сборно-разборной. Площадь для танцев в залах на 75; 100 и 150 мест принимают соответственно 8; 12 и 16 м2. Минимальные габариты эстрады: длина — 2,5, ширина — 1,8, высота — 0,25-0,45 м. В кафе и ресторанах малой мощности допускается использовать для танцев главный проход, для чего его ширину увеличивают до 2,5 м. Танцевальная площадка может не примыкать к эстраде. Помещение для хранения музыкальных инструментов должно примыкать к эстраде или предусматривается удобный проход.
Площадь эстрады в кафе 7 м2, в ресторанах — не менее 12 м2, диаметр круглой эстрады для кафе составляет 3 м, для ресторанов — не менее 4,5 м.
Размещают эстраду и танцевальную площадку в месте, наиболее свободном от движения потребителей.
Планировочное решение зала должно способствовать быстрому обслуживанию потребителей, созданию удобств для обслуживающего персонала, обеспечению кратчайших и прямолинейных путей движения потребителей, официантов к потребителям, быстрой ориентации потребителей в зале и возможности применения средств механизации для транспортирования посуды из зала в моечную столовой посуды.
Выполнение этих условий возможно при правильно выбранной конфигурации зала. По форме плана обеденные залы различают прямоугольные, сложные и круглые.
Более экономична и рациональна прямоугольная форма зала с соотношением сторон от 1:1 до 1:3. Форма зала, близкая к квадрату, позволяет организовать кратчайшие пути движения потребителей. При большой вместимости залы могут иметь Г-образную, П-образную и другую форму плана.
Глубина обеденного зала в предприятиях с самообслуживанием может быть 6 м при размещении раздаточной линии на площади горячего цеха и не менее 9м — при размещении раздаточной линии на площади зала.
Длина залов определяется расстоянием от раздаточной до наиболее удаленных столиков. При самообслуживании это расстояние не должно превышать 20, а при обслуживании официантами — 30 м.
Важную роль в организации работы залов, формировании внутреннего пространства и создании комфортных условий для потребителей играет расстановка мебели; варианты расстановки мебели выбирают с учетом обеспечения оптимальных условий для потребителей и обслуживающего персонала. Размеры мебели и варианты ее расстановки определяются типом предприятия, формой обслуживания, вместимостью залов, размерами и планировочной схемой зала. Существует два основных варианта — геометрический и свободный. При первом варианте проходы между столами устраивают параллельно стенам с различными планировочными вариантами: в линию; по диагонали; в линию вдоль стен и по диагонали в середине.
В предприятиях с самообслуживанием и больших залах применяют линейную расстановку столов. В ресторанах или кафе с обслуживанием официантами мебель расставляют по свободной схеме с выделением зон обслуживания. Используют различные варианты столов с диванами, креслами или скамьями, применяя в композиционных приемах ограждающие стенки-экраны.
На выбор приема расстановки оборудования в зале влияют промежуточные опоры и расстояние между ними. Поэтому расстановку столов в залах рекомендуется начинать от колонн и проводить ее таким образом, чтобы обеспечить свободный проход потребителей и обслуживающего персонала к каждому месту, беспрепятственную эвакуацию людей из зала, а также транспортировку использованной посуды.

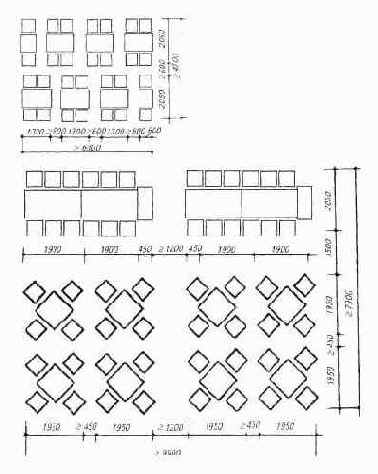

Варианты размещения мебели в торговых залах представлены на рис. 4.28.
Помещения для приема и хранения продуктов
4.1. ПОМЕЩЕНИЯ ДЛЯ ПРИЕМА И ХРАНЕНИЯ ПРОДУКТОВ
В группу помещений для приема и хранения продуктов на предприятиях, работающих на сырье и кулинарных полуфабрикатах, входят: складские помещения и экспедиция.
Складские помещения. В состав складских помещений входят: охлаждаемые камеры для хранения молочно-жировых продуктов; мороженого мяса; охлажденного мяса, птицы и субпродуктов; рыбы; солений и зелени; пищевых отходов; кладовые картофеля и овощей; кладовая сухих продуктов; кладовая тары; кладовая хлеба; кладовая упаковочных материалов; кладовая инвентаря; разгрузочная платформа склада с боксами; помещение кладовщика; помещение для выколачивания мешков.
На заготовочных предприятиях, работающих на полуфабрикатах, получаемых от промышленности, вместо охлаждаемых камер для мороженого и охлажденного мяса, птицы и субпродуктов, рыбы, картофеля и овощей предусматривают охлаждаемые камеры мясных полуфабрикатов, костей, полуфабрикатов из птицы и субпродуктов, рыбных и овощных полуфабрикатов.
Складские помещения размещают в подвальном, цокольном или первом этаже со стороны хозяйственного двора, в северной, северо-восточной или северо-западной части здания. Допускается размещение складских помещений в отдельно расположенных зданиях, соединяемых с основным зданием переходным коридором, а также в пристраиваемых помещениях.
Охлаждаемые камеры могут размещаться на вышележащих этажах здания, но при обязательном объединении камер в блоки с поэтажной накладкой охлаждаемых блоков. Охлаждаемые камеры, как правило, объединяют одним тамбуром глубиной не менее 1,6м. Отдельно размещаемые охлаждаемые камеры при расчетной температуре воздуха в них 2 °С и выше допускается проектировать без тамбуров.
При разности расчетных температур воздуха в охлаждаемых камерах 4 °С и менее перегородки между такими камерами следует проектировать без теплоизоляции; при этом теплоизоляционный слой стен камеры или блока камер должен быть на 15 см ниже уровня пола. Камеры должны быть размером в плане не менее 2,1 х 2,4 м и высотой не менее 2,6м.
На заготовочных предприятиях площадь охлаждаемых камер, за вычетом площади, занимаемой приборами охлаждения, не должна быть менее 6 м2. Высота этажа при устройстве в камерах подвесных монорельсовых транспортных путей не менее 4,2 м.
Кладовые продуктов и охлаждаемые камеры не следует размещать под моечными и санитарными узлами, а также под производственными помещениями с трапами.
Охлаждаемые камеры не допускается размещать рядом с помещениями котельных, бойлерных и душевых, а также над этими помещениями или под ними.
Не рекомендуется располагать охлаждаемые камеры под жилыми помещениями. При необходимости размещения охлаждаемых камер под жилыми помещениями перекрытие камер отделяют от междуэтажного перекрытия здания вентилируемой воздушной прослойкой.
Двери охлаждаемых камер и тамбуров должны иметь теплоизоляцию, резиновые уплотнители притворов, прижимные затворы и открываться в сторону выхода из камер. Ширина дверей должна быть 0,9 м; при использовании погрузчиков, контейнеров и поддонов — не менее 1,5 м.
Камеру пищевых отходов с тамбуром проектируют, как правило, на первом этаже здания с выходом через тамбур наружу и в помещение (коридор) предприятия общественного питания; 4 м2 площади камеры отводят под неохлаждаемое помещение.
Более удачный вариант — размещение камеры пищевых отходов в блоке с моечными кухонной и столовой посуды с выходом через тамбур наружу. При размещении последних на втором или выше этажах для вертикального перемещения отходов предусматривают грузовые лифты. Должны быть обеспечены подъездные пути к камере пищевых отходов. Камеру оборудуют разгрузочной площадкой размером 1,2 х 2 м.
Наружные двери камеры допускается размещать со стороны хозяйственного двора и в виде исключения с торцов здания, разумеется, только не под окнами залов и подальше от людских потоков.
Создание нормальных условий для хранения продуктов предусматривает соблюдение определенного режима и сроков хранения (табл. 4.1).
Таблица 4.1
Условия хранения основных продуктов
Загрузку кладовой сухих продуктов можно проводить также через люк в стене.
Складские помещения следует располагать компактно, обеспечивая при этом удобную взаимосвязь с производственными помещениями. На многих предприятиях общественного питания невозможно размещение всей функциональной группы складских помещений на одном уровне с производственными помещениями, в связи с чем возникает необходимость в устройстве подъемников для транспортировки продуктов по вертикали. У подъемников предусматривают разгрузочные площади размером: для грузовых лифтов грузоподъемностью 500 кг и более — 2,7 х 2,7 м; для малых грузовых лифтов грузоподъемностью 100 кг — 2,0 х 1,5 м, не считая ширины примыкающих производственных коридоров.
Подъемники размещают непосредственно на загрузочной. Помещение загрузочной целесообразно выполнять в форме «товарного шлюза», пригодного для приемки, складирования и выборочной проверки качества и массы продуктов. В помещении загрузочной устанавливают весы, на крупных предприятиях и заготовочных весы встраивают в пол. Для взвешивания туш и полутуш предусматривают весы непосредственно на подвесном пути.
Загрузочную размещают между охлаждаемыми и неохлаждаемыми складскими помещениями, в подвале или на 1-м этаже здания.
Если помещение загрузочной расположено в подвале, то сырье и продукты подают через специальный люк-спуск по пандусу при помощи наклонного транспортера или подъемника. Различают люки: с пандусами наклоном до 30°; с наклонными (до 45°) подъемниками; с вертикальными подъемниками тротуарного типа.
При люках с пандусами предусматривают лестницы для рабочих, сопровождающих грузы, шириной не менее 0,6 м и высотой прохода по лестнице не менее 1,6м. Ширина пандуса должна быть не менее 1,2 м, отверстие в стене над пандусом должно быть размером в свету не менее 1,2 м2.
Люки защищают от атмосферных осадков навесами. Крышки люков должны быть трудносгораемыми, и к ним должен быть обеспечен удобный подъем транспорта. На рис. 4.1 представлена планировка люка-спуска с пандусом.
При размещении на первом этаже загрузочные помещения должны примыкать к разгрузочной платформе и иметь двери, открывающиеся на разгрузочную платформу. Разгрузочную платформу проектируют шириной 2 м и высотой 12,1 м до уровня кузова автомашины. На платформу должна идти лестница шириной 0,9 м.
Платформу оборудуют подъемно-опускными механизмами для обеспечения приема грузов: уравнительной гравитационной площадкой УГП-1150, уравнительной стационарной площадкой ПУС-3000 или подъемным столом ПС-630.
Рис. 4.1. Планировка люка-спуска с пандусом: 1 — пандус; 2 — лестница для сопровождения груза; 3 — стол для приема грузов, 4 — грузовой лифт, 5— навес
Планировка помещений для приема и хранения продуктов представлена на рис. 4.2. Ширину платформы принимают в зависимости от грузооборота предприятия с учетом возможности проезда по ней грузового транспорта в двух направлениях и установки врезных весов и уравнительных площадок на уровне пола платформы, но не менее 4 м. Длину разгрузочной платформы принимают по расчету, но не менее 4,5 м на одно машино-место. Число разгрузочных мест следует принимать по данным, приведенным ниже.
Число мест в залах |
Число разгрузочных мест |
До 500 |
1 |
От 500 до 1000 |
2 |
От 1000 до 1500 |
3 |
Над разгрузочными платформами имеется навес, перекрывающий платформу не менее чем на 0,5 м.
В предприятиях общественного питания, размещаемых в жилых домах, зданиях учреждений и учебных заведений (во встроенных или встроенно-пристроенных к ним помещениях), разгрузочные платформы должны находиться в крытых помещениях или под навесами. Крытые помещения могут быть неотапливаемыми.
На заготовочных предприятиях прием сырья и вывоз полуфабрикатов и готовой продукции осуществляют в закрытых отапливаемых или неотапливаемых помещениях-дебаркадерах или боксах, оборудованных уравнительными площадками.
При реконструкции, когда нет возможности предусмотреть помещения-дебаркадеры, допускается пристройка разгрузочных платформ с навесами.
Дебаркадеры состоят из боксов, оборудованных уравнительными площадками. Размеры бокса в плане рассчитывают на установку в нем автомашины с примыканием заднего борта к разгрузочной платформе. Необходимый зазор между тремя остальными плоскостями автомашин и сооружением принимают равным 0,5 м с каждой стороны.
Допускается устройство дебаркадеров в виде пилообразных зубцов по краю платформы. Оптимальные размеры зубчатой разгрузочной платформы: минимальная ширина — 3 м, размеры катетов зубков: минимальный — 3,5 м, максимальный — 4 м. На рампу с участка должна вести лестница шириной 0,9 м.
Помещения боксов в дебаркадерах оборудуют вытяжной вентиляцией, а ворота в них защищают воздушно-тепловой завесой. Разгрузку овощей осуществляют в самостоятельном боксе при кладовой овощей. Схема механизации разгрузки картофеля и овощей должна учитывать возможность доставки их в контейнерах, мягкой таре (мешках, сетках и др.), россыпью (в период заготовки).
Рис. 4.2. Планировка помещений для приема и хранения продуктов: 1 — ленточный транспортер, 2 — врезные весы, 3 — грузовая тележка, 4 — товарные весы, 5 — колесный поддон, 6— подтоварники, 7 — стеллажи, 8 — моечная ваннаЧисло разгрузочных мест для автотранспорта принимают в зависимости от мощности предприятия (табл. 4.2).
Таблица 4.2
Число загрузочных мест на заготовочных предприятиях
Мощность заготовочного предприятия по переработке, т сырья/смену |
Число разгрузочных мест на предприятиях |
|
с первичной обработкой сырья |
без первичной обработки |
|
До 10 |
1—2 |
1 |
От 10 до 15 |
2—3 |
2 |
От 15 до 25 |
3—4 |
2—3 |
От 25 до 40 |
4—6 |
3—5 |
Планировка разгрузочной платформы с боксами в заготовочном предприятии представлена на рис. 4.3.
Продукты, поступающие в складские помещения, хранят на подвесных путях (заготовочные предприятия), металлических балках, в таре на подтоварниках, стеллажах, поддонах и в контейнерах.
Для хранения мяса в камерах предусматривают подвесные пути или балки с крючьями лужеными или из нержавеющей стали, или легко моющиеся стеллажи. Туши не должны соприкасаться между собой, со стенами и полом помещения.
Мороженую и охлажденную птицу, субпродукты хранят в таре, в которой они поступили, на подтоварниках. При укладке ящиков штабелями на подтоварниках для улучшения циркуляции воздуха между ящиками прокладывают деревянные рейки.
Рыбу хранят в таре, в которой она поступила, и устанавливают штабелями на подтоварнике.
Колбасы хранят подвешенными на луженых крючьях.
Молоко и кисломолочные продукты хранят в металлических флягах или бочках; доставляемые в бутылках или пакетах — в металлических и пластмассовых ящиках, устанавливаемых на подтоварники.
Рис. 4.3. Планировка разгрузочной платформы с боксами в заготовочном предприятии мощностью 25 т сырья в смену: 1 — боксы, 2 — разгрузочная платформа
Сыры хранят на деревянных стеллажах. Головки сыра не должны соприкасаться, поэтому между ними прокладывают картон или фанеру.
Яйца хранят в ящиках, в которых они поступили, или выложенными на лотки.
Сливочное масло хранят в таре или брусками, завернутыми в пергамент, уложенными на полки стеллажа с прокладкой картона или фанеры.
Овощи хранят в закромах слоем не выше 1,5 м и в ларях; квашеные — в бочках; зелень — разложенной на стеллажах, ягоды — в решетах на стеллажах.
Сыпучие и сухие продукты хранят в ларях с крышками или в мешках и ящиках на стеллажах и подтоварниках. Мешки укладывают штабелями — не более восьми мешков по высоте.
Консервы, соки, прохладительные напитки и винно-водочные изделия хранят в заводской упаковке — в ящиках, установленных на подтоварники.
Минеральную воду в бутылках хранят в горизонтальном положении на стеллажах.
На заготовочных предприятиях овощи хранят в бункерах вместимостью 3—5 т.
Сульфитированный картофель хранят в металлических ящиках, флягах или функциональных емкостях.
Очищенный картофель для текущей реализации в кулинарном цехе — в бидонах или флягах с водой.
Очищенные корнеплоды и другие овощи хранят в фанерных ящиках, корзинах, мешках из полиэтиленовой пленки, алюминиевых контейнерах с крышками или в другой таре массой брутто не более 20 кг, обеспечивающей сохранность качества.
При использовании тары без крышек корнеплоды и другие овощи на время хранения и транспортирования покрывают белой чистой влажной тканью, чтобы не подсыхала и не темнела поверхность овощей.
Кулинарные полуфабрикаты хранят в охлаждаемых камерах. Они поступают на предприятие в функциональных емкостях. Хранят кулинарные полуфабрикаты без перекладывания в передвижных контейнерах.
Вместимость кладовых зависит главным образом от выбранного метода штабелирования. В предприятиях общественного питания преобладает очередное штабелирование. При этом продукты штабелируют рядом один с другим и один над другим по обеим сторонам прохода. Необходимые продукты отбирают со стеллажей и подтоварников вручную, в предприятиях большой мощности и заготовочных — со стеллажей для поддонов с помощью тележек с подъемным устройством или штабелеров. Расстановка оборудования должна быть линейной.
Планировка кладовой столовой для хранения сухих продуктов представлена на рис. 4.4. Ширину проходов между линиями рекомендуется принимать по табл. 4.3.
Таблица 4.3
Ширина проходов в складских помещениях
Проход |
Ширина прохода, м, не менее |
|
при немеханизированной доставке (стеллажи, тележки, контейнеры) |
при доставке погрузчиками |
|
Между рабочим фронтом оборудования и стеной |
1,5 |
2,5 |
Между двумя рабочими фронтами оборудования |
2,5 |
3,5 |
Между рабочим фронтом оборудования и стеной с охлаждаемыми батареями |
1,9 |
3,0 |
Доставка продуктов в помещение для хранения должна быть механизирована. При выборе средств механизации предусматривают совместное использование напольного аккумуляторного транспорта и ручных тележек.
Ручные тележки грузоподъемностью от 50 до 1000 кг (ГТ-50, ТГ-125, ТГ-1000) применяют для горизонтального перемещения грузов на небольшие расстояния.
Ручные грузовые тележки с гидравлическим подъемом вил ТГВ-5000 используют для транспортировки грузов на поддонах и в таре-оборудовании. Тележку с опущенными вилами подводят под тару-оборудование или поддон, и после нескольких качаний рукояткой тележки подъемное устройство приподнимает раму с вилами, а вместе с ней и груз на высоту не менее 125 мм. На месте разгрузки после выключения подъемного механизма рама с вилами плавно опускается до крайнего нижнего положения и тележка свободно выкатывается из-под тары-оборудования или поддона.
Можно использовать также полуподвижный поддон ППВ-250 с водилом, который представляет собой металлическую сварную раму из уголковой стали с деревянным настилом.
Рис. 4.4. Планировка кладовой столовой для хранения сухих продуктов: 1 — стеллаж, 2 — подтоварник
В зависимости от методов доставки и хранения картофеля (навалом, в контейнерах, мешках и сетках) предусматривают различные методы механизации погрузочно-разгрузочных работ.
При доставке в контейнерах картофель разгружают с автомашины аккумуляторным погрузчиком или подвесным краном-балкой.
Если картофель поступает навалом, а храниться будет в контейнерах, то его выгружают в приемный бункер, врезанный в платформу, а затем подают наклонным конвейером в подставленный передвижной контейнер.
Если картофель хранят в бункерах вместимостью 3—5 т, то их полностью заглубляют в почву, а затем с помощью наклонного конвейера подают картофель в цех непосредственно на линию очистки картофеля.
Мешки, ящики или сетки с картофелем или корнеплодами укладывают либо на поддоны для транспортировки погрузчиком или тележкой ТГВ-5000, либо на полуподвижные поддоны ППВ-250.
Сухие продукты и напитки поступают в предприятия общественного питания в ящиках или мешках, которые устанавливают на поддоны и перевозят погрузчиками в кладовые.
Если высота помещения менее 4 м, то для складирования поддонов в стеллажи применяют аккумуляторные погрузчики, а не подвесные краны-штабелеры.
В этом случае ширина прохода между стеллажами должна составлять не менее 25 м.
В заготовочных предприятиях общественного питания муку можно хранить, просеивать и доставлять к месту потребления бестарным способом.
Установка для хранения, просеивания и доставки муки к месту потребления бестарным способом включает виброемкость, внутри которой расположен бункер на 8—11 т муки и вибросито. Мука поступает по трубе в бункер при закрытой заслонке вибросита. Выгрузка и просеивание муки обеспечиваются в результате вибрации виброузла. Просеянная мука с вибросита подается в дежу тестомесильной машины, которая откатывается через платформу товарных весов. Если виброемкость установлена вне помещения, мука от вибросита подается в цех по прутковому шнековому транспортеру, соединенному с виброситом брезентовым рукавом.
Вследствие использования бестарного способа перевозки и хранения муки сокращается применение тяжелого труда при погрузочно-разгрузочных работах, просеивании и доставке ее к месту потребления.
Рекомендуемое число электропогрузчиков в зависимости от мощности заготовочного предприятия приведено ниже.
Мощность заготовочного предприятия, т сырья/смену |
Число электропогрузчиков |
10—15 |
2 |
15—25 |
4 |
25—40 |
6 |
Кладовые тары, упаковочных материалов и инвентаря оснащают подтоварниками, стеллажами и шкафами для хранения принадлежностей для сервировки, посуды, белья, средств для чистки, упаковочных материалов и др. Укладку и выдачу товаров осуществляют вручную. Помещения должны быть хорошо вентилируемыми с искусственным освещением. Если отсутствует достаточная площадь или же если расположение кладовых по отношению к местам потребления (производственные и служебные помещения) недостаточно удобно, то допускается устройство в проходах и коридорах встроенных шкафов.
Помещение для выколачивания мешков оборудуют специальным комплектом устройств для их очистки от мучной пыли и тестовой корки, которые устанавливают в отдельном помещении, расположенном у наружной стены. Это помещение по взрывной и взрывопожарной опасности относится к категории «Б», поэтому его следует проектировать с тамбуром.
Основная часть продуктов поступает в предприятия общественного питания упакованной в одноразовую или многооборотную тару, которую по мере высвобождения и санитарной обработки отправляют на хранение в кладовую тары. Кладовая тары представляет собой помещение, защищенное от атмосферных воздействий. В ней предусматривают условия для ремонта многооборотной тары и хранения вплоть до вывоза одноразовой тары.
При размещении оборудования в складских помещениях и определении маршрутов перемещения сырья, полуфабрикатов и готовой продукции необходимо выполнение следующих основных требований:
обеспечение прямолинейности движения сырья, полуфабрикатов и готовой продукции между участками и рабочими местами с применением средств механизации;
сокращение продолжительности путей передвижения грузов;
уменьшение числа перевалок;
соблюдение предельно допустимых нагрузок на тележку, погрузчики или подъемники в соответствии с технологической документацией.
Преимущество отдается планировочному решению, при котором вертикальные и горизонтальные грузопотоки, а также протяженность людских потоков минимальны.
Для хранения документации и выполнения документальных операций по приемке и отпуску продуктов на предприятиях общественного питания выделяют помещение для кладовщика, которое должно быть отапливаемым, хорошо освещенным, иметь условия для хранения документации, спецодежды и мытья рук. Для кладовщика и грузчиков предусматривают самостоятельный выход из складских помещений помимо загрузочной площадки. Других выходов из складских помещений не устраивают, чтобы не допустить хищений. Используют двери с механическим приводом или обычные с шарнирной подвеской, открывающиеся вовнутрь.
Приложения
Приложение 1
ПРОДОЛЖИТЕЛЬНОСТЬ ПРИЕМА ПИЩИ ОДНИМ ПОТРЕБИТЕЛЕМ
Предприятие | Продолжительность приема пищи, мин |
Столовая общедоступная: | |
Завтрак |
20 |
Обед |
30 |
Ужин |
30 |
Столовая диетическая: | |
Завтрак |
30 |
Обед |
40 |
Ужин |
30 |
Столовая при производственном предприятии (общий и диетический залы): | |
Завтрак |
15 |
Обед |
20 |
Ужин |
20 |
Столовая при вузе (зал отпуска студентам блюд по абонементам): | |
Завтрак |
15 |
Обед |
20 |
Ужин |
15 |
Ресторан, реализующий в дневное время обеденную продукцию: | |
День |
40 |
Вечер |
150 (2,5 ч) |
Ресторан при гостинице: | |
Завтрак |
30 |
Обед |
40 |
Ужин |
100 (1,6 ч) |
Ресторан: | |
День |
40 |
Вечер |
150 (2,5 ч) |
Ресторан, реализующий в дневное время комплексные обеды: | |
День |
30 |
Вечер |
150 (2,5 ч) |
Ресторан железнодорожный и при аэровокзале: | |
утро, день |
40 |
Вечер |
100 (1,6 ч) |
Кафе с самообслуживанием: | |
день |
30 |
вечер |
40 |
Кафе с обслуживанием официантами: | |
день |
40 |
вечер |
120 (2,0 ч) |
Специализированные кафе: | |
утро |
20 |
день |
30 |
вечер |
30 |
Кафе-мороженое: | |
день |
30 |
вечер |
50 |
Детское кафе | 30 |
Кафе-автомат | 20 |
Закусочная: | |
утро |
20 |
день |
30 |
вечер |
20 |
Шашлычная (обслуживание официантами): | |
утро |
40 |
день |
60 |
вечер |
100 (1,6 ч) |
Пивной бар (обслуживание официантами): | |
день |
40 |
вечер |
60 |
Самообслуживание: | |
через стойку |
20 |
через автомат |
20 |
Специализированные предприятия быстрого обслуживания | 15 |
Приложение 2
ПРИМЕРНЫЕ ГРАФИКИ ЗАГРУЗКИ ЗАЛОВ ПРЕДПРИЯТИЙ ОБЩЕСТВЕННОГО ПИТАНИЯ РАЗЛИЧНОГО ТИПА
Таблица 1
Столовые общедоступные и диетические
Часы работы | Общедоступная | Диетическая | ||
оборачиваемость места за 1 ч, раз | средняя загрузка зала, % | оборачиваемость места за 1 ч, раз | средняя загрузка зала, % | |
Завтрак | ||||
8—9 | 3 | 30 | 2 | 60 |
9—10 | 3 | 20 | 2 | 40 |
10—11 | 3 | 20 | 2 | 20 |
Итого | ||||
Обед | ||||
11—12 | 2 | 40 | 1,5 | 70 |
12—13 | 2 | 70 | 1,5 | 90 |
13—14 | 2 | 90 | 1,5 | 80 |
14—15 | 2 | 80 | 1,5 | 60 |
15—16 | 2 | 40 | 1,5 | 40 |
16—17 | Перерыв | |||
Итого | ||||
17—18 | 2 | 30 | 2 | 40 |
18—19 | 2 | 40 | 2 | 40 |
19—20 | 2 | 20 | 2 | 30 |
Итого |
Таблица 2
Столовая при производственном предприятии*
Часы работы | Для работающих | Для работающих и населения | ||
оборачиваемость места за 1 ч, раз | средняя загрузка зала, % | оборачиваемость места за 1 ч, раз | средняя загрузка зала, % | |
6.30—7.30 | 4 | 50 | 4 | 50 |
11—12.20 | 4 | 100 | 4 | 100 |
12.20—13 | 2 | 80 | ||
13—14 | 3 | 60 | ||
14—15 | 3 | 50 | ||
15—16 | 3 | 20 | ||
16—17 | 3 | 20 | ||
17—18 | 3 | 40 | ||
18—19 | Перерыв | |||
19—20 | 3 | 89 | 3 | 89 |
Таблица 3
Диетический зал столовой при производственном предприятии*
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
Первая смена | ||
6.30 — 7.30 (завтрак) | 4 | 50 |
11 — 12.20 (обед) | 4 | 100 |
Вторая смена | ||
14.30 — 15.30 (обед) | 3 | 50 |
19 — 20 (ужин) | 3 | 89 |
Таблица 4
Столовая для студентов и обслуживающего персонала (питание по абонементам)
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
Завтрак | ||
7.30 — 8 | 2 | 20 |
8 — 9 | 4 | 20 |
Обед | ||
12 —13 | 3 | 60 |
13 — 14 | 3 | 90 |
14 — 15 | 3 | 60 |
Ужин | ||
17.30 — 18 | 2 | 20 |
18 — 19 | 4 | 20 |
Диетический зал студенческой столовой
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
Завтрак | ||
7.30 — 8 | 2 | 40 |
8 — 9 | 4 | 30 |
Обед | ||
12 —13 | 2,5 | 80 |
13 — 14 | 2,5 | 90 |
14 — 15 | 2,5 | 70 |
Ужин | ||
17.30 — 18 | 2 | 40 |
18 — 19 | 4 | 30 |
Зал профессорско-преподавательского состава
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
Обед | ||
12 — 13 | 2,5 | 30 |
13 — 14 | 2,5 | 90 |
14 — 15 | 2,5 | 60 |
15 — 16 | 2,5 | 20 |
Городской ресторан
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
11 — 12 | 1,5 | 20 |
12 — 13 | 1,5 | 30 |
13 — 14 | 1,5 | 90 |
14 — 15 | 1,5 | 70 |
15 — 16 | 1,5 | 40 |
16 — 17 | 1,5 | 30 |
17 — 18 | Перерыв | |
18 — 19 | 0,4 | 50 |
19 — 20 | 0,4 | 100 |
20 — 21 | 0,4 | 90 |
21 — 22 | 0,4 | 80 |
22 — 23 | 0,4 | 40 |
Ресторан при гостинице
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
8 — 9 | 2 | 40 |
9 — 10 | 2 | 60 |
10 — 11 | 1,5 | 30 |
11 — 12 | 1,5 | 40 |
12 — 13 | 1,5 | 100 |
13 — 14 | 1,5 | 90 |
14 — 15 | 1,5 | 80 |
15 — 16 | 1,5 | 50 |
16 — 17 | 1,5 | 30 |
17 — 18 | Перерыв | |
18 — 19 | 0,6 | 70 |
19 — 20 | 0,6 | 100 |
20 — 21 | 0,6 | 80 |
21 — 22 | 0,6 | 70 |
22 — 23 | 0,6 | 60 |
Таблица 9
Городской ресторан, реализующий экспресс-обеды
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % | ||
общий зал | экспресс-обеды | общий зал | экспресс-обеды | |
11—12 | 1 | 2 | 20 | 30 |
12—13 | 1 | 2 | 30 | 70 |
13—14 | 1 | 2 | 80 | 90 |
14—15 | 1 | 2 | 70 | 80 |
15—16 | 1 | 2 | 40 | 20 |
16—17 | 1 | 2 | 30 | 20 |
17—18 | Перерыв | |||
18—19 | 0,4 | — | 50 | — |
19—20 | 0,4 | — | 100 | — |
20—21 | 0,4 | — | 90 | — |
21—22 | 0,4 | — | 80 | — |
22—23 | 0,4 | — | 40 | — |
Ресторан железнодорожный
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
8 — 9 | 1,5 | 30 |
9 — 10 | 1,5 | 40 |
10 — 11 | 1, | 50 |
11 — 12 | 1,5 | 60 |
12 — 13 | 1,5 | 90 |
13 — 14 | 1,5 | 90 |
14 — 15 | 1,5 | 70 |
15 — 16 | 1,5 | 60 |
16 — 17 | 1,5 | 40 |
17 — 18 | Перерыв | |
18 — 19 | 0,6 | 50 |
19 — 20 | 0,6 | 60 |
20 — 21 | 0,6 | 60 |
21 — 22 | 0,6 | 50 |
22 — 23 | 0,6 | 50 |
23 — 24 | 0,6 | 40 |
Ресторан при аэровокзале
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
8 — 9 | 1,5 | 40 |
9 — 10 | 1,5 | 50 |
10 — 11 | 1,5 | 60 |
11 — 12 | 1,5 | 70 |
12 — 13 | 1,5 | 90 |
13 — 14 | 1,5 | 90 |
14 — 15 | 1,5 | 80 |
15 — 16 | 1,5 | 70 |
16 — 17 | 1,5 | 50 |
17 — 18 | Перерыв | |
18 — 19 | 1,5 | 40 |
19 — 20 | 0,6 | 70 |
20 — 21 | 0,6 | 80 |
21 — 22 | 0,6 | 80 |
22 — 23 | 0,6 | 65 |
23 — 24 | 0,6 | 60 |
Кафе
Часы работы | Самообслуживание | Обслуживание официантами | ||
Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % | |
8—9 | 2 | 50 | — | — |
9—10 | 2 | 30 | — | — |
10—11 | 2 | 30 | 1,5 | 30 |
11—12 | 2 | 40 | 1,5 | 40 |
12—13 | 2 | 90 | 1,5 | 90 |
13—14 | 2 | 90 | 1,5 | 100 |
14—15 | 2 | 100 | 1,5 | 90 |
15—16 | 2 | 60 | 1,5 | 50 |
16—17 | Перерыв | |||
17—18 | 2 | 40 | 1,5 | 30 |
18—19 | 2 | 60 | 0,5 | 60 |
19—20 | 1,5 | 90 | 0,5 | 90 |
20—21 | 1,5 | 90 | 0,5 | 90 |
21—22 | — | — | 0,5 | 60 |
Столовая общедоступная, работающая вечером как кафе
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
Завтрак | ||
8 — 9 | 3 | 30 |
9 — 10 | 3 | 20 |
10 — 11 | 3 | 20 |
Обед | ||
11 — 12 | 2 | 40 |
12 — 13 | 2 | 70 |
13 — 14 | 2 | 90 |
14 — 15 | 2 | 90 |
15 — 16 | 2 | 50 |
16 — 17 | 2 | 30 |
17 — 18 | Перерыв | |
18 — 19 | 0,5 | 30 |
19 — 20 | 0,5 | 90 |
20 — 21 | 0,5 | 90 |
21 — 22 | 0,5 | 60 |
Специализированные кафе
Часы работы | Кафе-кондитерская | Кафе-мороженое | Кафе детское | |||
Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % | |
9—10 | 3 | 30 | — | — | 2 | 40 |
10—11 | 3 | 50 | — | — | 2 | 40 |
11—12 | 3 | 60 | 2 | 30 | 2 | 40 |
12—13 | 3 | 90 | 2 | 60 | 2 | 80 |
13—14 | 3 | 90 | 2 | 80 | 2 | 80 |
14—15 | 3 | 90 | 2 | 50 | 2 | 70 |
15—16 | 3 | 60 | 2 | 30 | 2 | 50 |
16—17 | 3 | 40 | 2 | 20 | 2 | 20 |
17—18 | Перерыв | |||||
18—19 | 2 | 70 | 2 | 50 | — | — |
19—20 | 2 | 90 | 1,2 | 60 | — | — |
20—21 | 2 | 60 | 1,2 | 60 | — | — |
21—22 | 2 | 50 | 1,2 | 30 | — | — |
Кафе-автомат
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
8 — 9 | 3 | 30 |
9 — 10 | 3 | 40 |
10 — 11 | 3 | 40 |
11 — 12 | 3 | 50 |
12 — 13 | 3 | 100 |
13 — 14 | 3 | 100 |
14 — 15 | 3 | 90 |
15 — 16 | 3 | 60 |
16 — 17 | Перерыв | |
17 — 18 | 3 | 40 |
18 — 19 | 3 | 60 |
19 — 20 | 3 | 40 |
Закусочные
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
8 — 9 | 3 | 40 |
9 — 10 | 3 | 50 |
10 — 11 | 3 | 50 |
11 — 12 | 2 | 50 |
12 — 13 | 2 | 90 |
13 — 14 | 2 | 90 |
14 — 15 | 2 | 90 |
15 — 16 | 3 | 60 |
16 — 17 | Перерыв | |
17 — 18 | 3 | 30 |
18 — 19 | 3 | 50 |
19 — 20 | 3 | 60 |
20 — 21 | 3 | 30 |
Пивной бар
Часы работы | Обслуживание официантами | Самообслуживание через стойку | Самообслуживание через автомат | |||
Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % | |
10—11 | — | — | 3 | 70 | 3 | 60 |
11—12 | — | — | 3 | 90 | 3 | 70 |
12—13 | 1,5 | 80 | 3 | 90 | 3 | 70 |
13—14 | 1,5 | 90 | 3 | 90 | 3 | 90 |
14—15 | 1,5 | 80 | Перерыв | Перерыв | ||
15—16 | 1,5 | 80 | 3 | 90 | 3 | 70 |
16—17 | 1,5 | 70 | 3 | 90 | 3 | 90 |
17—18 | 1,5 | 90 | 3 | 90 | 3 | 90 |
18—19 | 1,0 | 90 | 3 | 70 | 3 | 70 |
19—20 | 1,0 | 70 | — | — | — | — |
Шашлычная с обслуживанием официантами
Часы работы | Оборачиваемость места за 1 ч, раз | Средняя загрузка зала, % |
10 — 11 | 1,5 | 40 |
11 — 12 | 1,5 | 60 |
12 — 13 | 1,0 | 80 |
13 — 14 | 1,0 | 100 |
14 — 15 | 1,0 | 90 |
15 — 16 | 1,0 | 90 |
16 — 17 | 1,0 | 60 |
17 — 18 | Перерыв | |
18 — 19 | 0,6 | 70 |
19 — 20 | 0,6 | 100 |
20 — 21 | 0,6 | 100 |
21 — 22 | 0,6 | 80 |
ОБОРАЧИВАЕМОСТЬ МЕСТ НА ПРЕДПРИЯТИЯХ ОБЩЕСТВЕННОГО ПИТАНИЯ РАЗЛИЧНОГО ТИПА
Тип предприятия | Оборачиваемость одного места в день, раз |
Столовая: |
|
общедоступная |
11 |
общедоступная с диетическим отделением (20% от числа мест) |
11 |
для обслуживания малоимущих |
9 |
диетическая |
10 |
Ресторан |
5—7 |
Кафе |
9/15* |
Кафе специализированные: |
|
кафе-мороженое, кафе-кондитерская, кафе творожно-яичное, чайная |
20 |
кафе детское |
10—12 |
кафе молодежное |
9/15 |
Закусочные специализированные: |
9/20 |
бар винный, коктейль-бар |
10/20 |
гриль-бар |
10/16 |
пивной бар |
10/18 |
кафетерий |
20 |
Специализированные предприятия быстрого обслуживания (мясные, мучные, смешанной специализации) |
30—40 |
Приложение 4
КОЭФФИЦИЕНТ ПОТРЕБЛЕНИЯ БЛЮД В ЗАВИСИМОСТИ ОТ ТИПА ПРЕДПРИЯТИЯ
Тип предприятия | Коэффициент потребления |
Столовая: |
|
общедоступная и диетическая со свободным выбором блюд: |
|
завтрак |
2,0 |
обед |
3,0 |
ужин |
2,0 |
при производственном предприятии (комплексный рацион): |
|
завтрак |
3,0 |
обед |
3,0—4,0 |
ужин |
3,0 |
при вузах: |
|
завтрак |
2,0 |
обед |
3,0 |
ужин |
2,0 |
Ресторан: |
|
городской и при гостиницах |
3,5 |
днем |
3,0 |
вечером |
4,0 |
при вокзалах |
3,5 |
Кафе: |
|
с самообслуживанием |
2,5 |
с обслуживанием официантами |
2,5 |
Кафе специализированные: |
|
молочная |
1,5 |
кондитерская |
0,8 |
молодежное |
2,5 |
мороженое |
1,2 |
детское |
1,5 |
Кафе-автомат |
2,0 |
Закусочная с самообслуживанием: |
1,5 |
пирожковая |
1,0 |
чебуречная |
2,0 |
сосисочная |
2,0 |
пельменная (вареничная) |
2,0 |
Закусочная с обслуживанием официантами: |
|
шашлычная |
2,5 |
Специализированные предприятия быстрого обслуживания (мясные, мучные, смешанной специализации) |
1,5 |
Приложение 5
ПРИМЕРНОЕ СООТНОШЕНИЕ РАЗЛИЧНЫХ ГРУПП БЛЮД, ВЫПУСКАЕМЫХ ПРЕДПРИЯТИЯМИ ОБЩЕСТВЕННОГО ПИТАНИЯ РАЗЛИЧНОГО ТИПА
Таблица 1
Столовая общедоступная и диетическая со свободным выбором блюд, %
Блюда | Завтрак | Обед | Ужин | |||
от общего количества | от данной группы | от общего количества | от данной группы | от общего количества | от данной группы | |
Холодные закуски: |
35 | 20 | 35 | |||
рыбные, мясные, салаты |
60 | 60 | 60 | |||
молоко и кисломолочные продукты |
40 | 40 | 40 | |||
Супы: |
25 | |||||
прозрачные, заправочные, пюреобразные, молочные, холодные, сладкие |
80 | |||||
Вторые горячие блюда: |
50 | 35 | 50 | |||
рыбные, мясные, овощные, крупяные |
50 | 80 | 50 | |||
яичные и творожные |
50 | 20 | 50 |
Рестораны,%
Блюда | При гостинице | При вокзале | Городской | |||
от общего количества | от данной группы | от общего количества | от данной группы | от общего количества | от данной группы | |
Сладкие блюда |
15 | 20 | 15 | |||
Холодные закуски: |
30/45 | 35 | 45 | |||
Рыбные |
25/30 | 25 | 25 | |||
Мясные |
30/35 | 30 | 30 | |||
Салаты |
35/25 | 35 | 40 | |||
кисломолочные продукты |
10/10 | 10 | 5 | |||
Горячие закуски |
5/5 | 100/100 | 5 | 100 | 5 | 100 |
Супы: |
25/10 | 25 | 10 | |||
Прозрачные |
15/30 | 15 | 20 | |||
Заправочные |
75/60 | 75 | 70 | |||
молочные, холодные, сладкие |
10 | 10 | 10 | |||
Вторые горячие блюда: |
30/25 | 25 | 25 | |||
Рыбные |
15/30 | 20 | 25 | |||
Мясные |
65/30 | 55 | 50 | |||
Овощные |
5 | 5 | 5 | |||
Крупяные |
10/5 | 10 | 10 | |||
яичные, творожные |
5/5 | 10 | 10 | |||
Сладкие блюда |
10/15 | 10 | 15 |
Примечания: 1. В числителе — процент от количества блюд, реализуемых в дневное время, знаменатель — от количества блюд, реализуемых в вечернее время. 2. Для ресторанов в заправочные супы должны быть включены солянки 3 Процентное соотношение отдельных блюд может быть изменено в зависимости от конкретных условий работы предприятия.
Таблица 3
Закусочные, %
Блюда | Закусочная | Пельменная | Шашлычная | Пирожковая | Сосисочная | |||||
от общего количества | от данной группы | от общего количества | от данной группы | от общего количества | от данной группы | от общего количества | от данной группы | от общего количества | от данной группы | |
Холодные закуски |
35 | 20 | 25 | 50 | 35 | |||||
Гастрономические продукты |
40 | 30 | 40 | — | — | |||||
Салаты |
25 | 50 | 60 | — | 65 | |||||
Молоко и кисломолоч-ные продукты |
10 | 20 | — | 100 | 30 | |||||
Бутерброды |
25 | — | — | — | 5 | |||||
Супы |
10 | 15 | 15 | 50 | — | — | ||||
Вторые горячие блюда: |
50 | 60 | 60 | — | 65 | |||||
рыбные |
15 | — | 10 | — | — | |||||
мясные |
70 | 90 | 90 | — | — | |||||
яичные и творожные |
15 | 10 | — | — | — |
Кафе, %
Блюда | Кафе | Молодежное | Детское | Молочное | Кондитерская | |||||
от общего количества | от данной группы | от общего количества | от данной группы | от общего количества | от данной группы | от общего количества | от данной группы | от общего количества | от данной группы | |
Сладкие блюда |
5 | 5 | ||||||||
Холодные закуски |
35 | 35 | 30 | 35 | 30 | |||||
Гастрономические продукты |
40 | 50 | 10 | — | — | |||||
Салаты |
— | 20 | 40 | — | — | |||||
Молоко и кисломолоч-ные продукты |
50 | 30 | 40 | 100 | 100 | |||||
Бутерброды |
10 | — | 10 | — | — | |||||
Супы |
5 | — | 5 | 10 | — | |||||
Вторые горячие блюда: |
40 | 40 | 40 | 45 | — | |||||
мясные |
50 | 65 | 40 | — | — | |||||
овощные, крупяные и мучные |
20 | 20 | 30 | 50 | — | |||||
яичные и творожные |
30 | 15 | 30 | 50 | — | |||||
Сладкие блюда |
20 | 25 | 25 | 10 | 75 |
Приложение 6
ПРИМЕРНЫЕ НОРМЫ ПОТРЕБЛЕНИЯ НАПИТКОВ, ХЛЕБА, КОНДИТЕРСКИХ ИЗДЕЛИЙ ОДНИМ ПОТРЕБИТЕЛЕМ НА ПРЕДПРИЯТИЯХ ОБЩЕСТВЕННОГО ПИТАНИЯ РАЗЛИЧНОГО ТИПА
Наименование | Единица измерения | Столовая | Ресторан | Кафе | Закусоч-ная | Кафе-терий | ||||
общедос-тупная | диетичес-кая | при производ-ственном предприятии | студен-ческая | городской, при гостинице | при вокзале | |||||
Горячие напитки | л | 0,1 | 0,1 | 0,1 | 0,1 | 0,05 | 0,1 | 0,1 | 0,05 | 0,05 |
Холодные напитки | л | 0,05 | 0,05 | 0,10 | 0,06 | 0,25 | 0,15 | 0,09 | 0,07 | 0,05 |
В том числе: | ||||||||||
фруктовая вода |
0,03 | — | 0,07 | 0,03 | 0,05 | 0,05 | 0,02 | 0,03 | 0,02 | |
минеральная вода |
0,01 | 0,03 | 0,02 | 0,02 | 0,08 | 0,04 | 0,02 | 0,02 | 0,02 | |
натуральный сок |
0,01 | 0,02 | 0,01 | 0,01 | 0,02 | 0,01 | 0,02 | 0,02 | 0,01 | |
напиток собственного производства |
— | — | — | — | 0,1 | 0,05 | 0,03 | — | — | |
Хлеб и хлебобулочные изделия | г | 100 | 100 | 150 | 150 | 100 | 130 | 75 | 75 | — |
В том числе: | ||||||||||
ржаной |
50 | 50 | 100 | 75 | 50 | 80 | 25 | 25 | — | |
пшеничный |
50 | 50 | 50 | 75 | 50 | 50 | 50 | 50 | — | |
Мучные кондитерские и булочные изделия собственного производства | шт. | 0,30 | — | 1,00 | 0,5 | 0,5 | 1,0 | 0,85 | 0,25 | 1,5 |
Конфеты, печенье | кг | 0,005 | — | 0,005 | 0,01 | 0,02 | 0,02 | 0,03 | 0,01 | — |
Фрукты | кг | 0,03 | 0,05 | 0,075 | 0,02 | 0,05 | 0,05 | 0,03 | — | — |
Винно-водочные изделия | л | — | — | — | — | 0,1 | 0,1 | 0,05 | — | — |
Пиво | л | — | — | — | — | 0,025 | 0,025 | 0,025 | — | — |
Папиросы (пачка) | — | — | — | — | 0,1 | 0,1 | — | — | — | |
Спички (коробка) | — | — | — | — | 0,09 | 0,09 | — | — | — |
НОРМЫ НАГРУЗКИ ПРОДУКТОВ НА 1 м2 ГРУЗОВОЙ ПЛОЩАДИ ПОЛА И ПРИМЕРНЫЕ СРОКИ ИХ ХРАНЕНИЯ
Наименование сырья | Срок хранения, сут | Нагрузка на 1 м2 грузовой площади, кг |
Мясо: | ||
охлажденное |
3 | 100—120 |
мороженое |
4 | 120—140 |
Полуфабрикаты из мяса | 1—2 | 80—100 |
Субпродукты: | ||
охлажденные |
1 | 120—140 |
мороженые |
4 | 160—180 |
Птица и кролики: | ||
охлажденные |
2 | 120—140 |
мороженые |
3 | 150—180 |
полуфабрикат |
1—2 | 80—100 |
Рыба: | ||
парная |
2 | 180—200 |
мороженая |
4 | 200—220 |
Полуфабрикаты из рыбы | 1—2 | 80—100 |
Молоко | 0,5 | 120—160 |
Молочно-жировые продукты | 1—3 | 120—160 |
Сыры | 5 | 220—260 |
Яйцо | 5 | 200—220 |
Гастрономические товары | 5 | 120—140 |
Фрукты, ягоды, зелень | 2 | 80—100 |
Квашения, соления, маринады | 5 | 160—200 |
Винно-водочные изделия | 10 | 170—220 |
Пиво, воды | 2 | 170—220 |
Кондитерские изделия | 5 | 80—100 |
Консервы | 10 | 220—260 |
Замороженные фрукты, ягоды | 10 | 220—260 |
Готовые кулинарные изделия (замороженные) | 10 | 220—260 |
Кулинарные изделия | 1 | 100 |
Овощи и картофель | 5 | 300—400 |
Полуфабрикаты из овощей и картофеля | 1—2 | 180—220 |
Мука, крупа, сахар, макаронные изделия | 5—10 | 300—500 |
Сухофрукты | 5—10 | 100 |
Приправы и специи | 5—10 | 100 |
Соль | 5—10 | 600 |
Грибы сушеные | 10 | 200 |
Повидло, джем | 5 | 400 |
Приложение 8
ВМЕСТИМОСТЬ ФУНКЦИОНАЛЬНЫХ ЕМКОСТЕЙ И НАПЛИТНОЙ ПОСУДЫ Таблица 1
Вместимость функциональных емкостей
Изделия | Единица измерения, шт , кг, порций | Тип емкости | Габариты, мм | Вместимость, кг, шт. | |
Полуфабрикаты | |||||
Картофель сырой очищенный сульфитированный, морковь сырая, свекла сырая очищенная | кг | Е1х200К1 | 530x325x200 | 15 | |
Лук репчатый сырой очищенный | кг | Elx100 Кl | 530x325x100 | 10 | |
Капуста: | |||||
белокочанная |
кг | Е1х200К1 | 530x325x200 | 10 | |
зачищенная |
кг | E1x100 K1 | 530x325x100 | 7 | |
Зелень петрушки, укропа, сельдерея, эстрагона обработанная, лук зеленый, салат зеленый обработанные | кг | Е4х100 К4 | 176x325х100 | 2 | |
Редис, редька обработанные нарезанные | кг | E1x100 K1 | 530x325х100 | 9 | |
Крупнокусковые полуфабрикаты из говядины, свинины, баранины | кг | Е1рх200К1 | 530x325x200 | 20 | |
Мелкокусковые полуфабрикаты из говядины, баранины, свинины | кг | E1x100 K1 | 530x325x100 | 10 | |
Порционные полуфабрикаты из говядины, свинины, баранины | шт. | Е2х100 К2 | 354x325x100 | 65 | |
Мясные рубленые полуфабрикаты из котлетной массы | шт | Е1х65 К1 | 530x325x65 | 40 | |
Люля-кебаб | шт. | Е1х65 К1 | 530x325x65 | 64 | |
Тушка куриная, индюшиная, гусиная, подготовленные к кулинарной обработке | кг | E1px150K1 | 530x325x150 | 8 | |
Фарш из говядины, свинины, баранины | кг | E1x100 K1 | 530x325х100 | 14 | |
Котлеты особые из кур | кг | Е1 х 65 К1 | 530x325x65 | 40 | |
Рыба специальной разделки незамороженная | кг | E1x100 K1 | 530x325x100 | 7 | |
Котлеты (биточки) рыбные | шт. | Е1 х 65 К1 | 530x325x65 | 45 | |
Картофель, морковь, свекла очищенные целые отварные. Картофель, морковь, свекла, нарезанные кубиками, отварные или припущенные | кг | Е4 х 100 К4 | 176x325x100 | 3 | |
Свекла маринованная, свекла тушеная для борща | кг | E1x100 K1 | 530x325x100 | 10 | |
Огурцы соленые нарезанные, капуста квашеная тушеная для супов, лук репчатый, морковь пассерованные | кг | Е1 х 65 К1 | 530x325x65 | 5 | |
Салат в незаправленном виде | кг | E1x100 K1 | 530x325х100 | 10 | |
Соусы концентрированные | кг | Е1 х 65 К1 | 530x325x65 | 10 | |
Бульоны (полуфабрикат) | кг | Elx100 К1 | 530x325x100 | 9 | |
Запеканка капустная, морковная, овощная | порц. | Е1 х 65 К1 | 530x325x65 | 20 | |
Запеканка картофельная с мясом | порц. | Е1 х 65 К1 | 530x325x65 | 24 | |
Пудинг из творога | порц. | Е1 х 65 К1 | 530x325x65 | 25 | |
Биточки манные, пшенные, блинчики с фаршем (мясом, творогом, джемом, повидлом яблочным) | шт. | Klx65 К1 | 530x325x65 | 60 | |
Биточки (котлеты) капустные, морковные, свекольные, картофельные | шт. | Е1 х 65 К1 | 530x325x65 | 56 | |
Голубцы овощные с мясом и рисом, рыбой и рисом, творогом и рисом | шт. | Elx100 К1 | 530x325x100 | 50 | |
Кулинарные изделия: | |||||
рыба отварная семейства осетровых порционными кусками в желе |
кг | E1x100 K1 | 530x325x100 | 5,5 | |
куры, цыплята, бройлеры, цыплята отварные |
кг | E1x150 K1 | 530x325x150 | 8 | |
говядина отварная крупным куском для холодных блюд |
кг | Е4x100 К4 | 176x325x100 | 5 | |
говядина отварная крупным куском, нарезанная на порции, для супов, в желе |
порц. | E1x100 K1 | 530x325x100 | 100 | |
запеканка из творога, рисовая с творогом |
порц. | Е1 х 65 К1 | 530x325x65 | 25 | |
тефтели рыбные |
порц. | E1x100 K1 | 530x325x100 | 37 | |
фрикадельки рыбные |
порц. | E1x100 K1 | 530x325x100 | 34 | |
Мучные кулинарные, булочные изделия | шт. | E1x150 K1 | 530x325x150 | 50 | |
Кондитерские изделия | шт. | E1x150 K1 | 530x325x150 | 25 | |
Таблица 2
Посуда для приготовления пищи
Вид посуды | Вместимость, л | Диаметр, мм |
Котлы наплитные | ||
Из нержавеющей стали | 20 | 300 |
30 | 340 | |
40 | 400 | |
50 | 400 | |
Из цельнотянутого алюминия | 20 | 349 |
30 | 349 | |
40 | 444 | |
50 | 444 | |
Котел для варки диетических блюд (на пару) | ||
Из нержавеющей стали | 430 (диаметр решетки 405) | |
Кастрюли | ||
Цельноштампованные из нержавеющей стали | 2 | 185 |
3 | 205 | |
4 | 224 | |
Сварные из нержавеющей стали | 2 | 157 |
4 | 202 | |
6 | 202 | |
8 | 237 | |
10 | 237 | |
Алюминиевые цилиндрические | 1,2 | 140 |
1,8 | 160 | |
2,5 | 180 | |
3,5 | 200 | |
4,5 | 220 | |
6 | 240 | |
8 | 260 | |
10 | 300 | |
Сотейники | ||
Из нержавеющей стали | 2 | 180 |
4 | 220 | |
8 | 300 | |
Штампованные из алюминия | 2,5 | 180 |
3,5 | 200 | |
4,5 | 220 | |
6 | 240 | |
8 | 260 | |
15 | 340 | |
Литые из алюминия | 2 | 205 |
4 | 260 | |
6 | 297 | |
8 | 309 | |
10 | 345 | |
Казаны | ||
Штампованные из алюминия | 2 | 200 |
3,5 | 240 | |
5 | 260 | |
6 | 280 | |
Сковороды | ||
Чугунные литые | 168 | |
195 | ||
224 | ||
252 | ||
290 | ||
320 | ||
340 | ||
Сковороды с прессом | ||
Чугунные литые | На 2 порции | 290 |
На 4 порции | 440 | |
Сковороды многоячейковые (для приготовления блюд из яиц) | ||
Чугунные литые | Имеют 7 круглых ячеек | 320 |
ОБЪЕМНАЯ ПЛОТНОСТЬ РАЗЛИЧНЫХ ПРОДУКТОВ*
Наименование изделия | Объемная плотность, кг/дм3 |
Мясо и мясопродукты | |
Рубленые кости | 0,50 |
Мясо: | |
кусками без костей |
0,85 |
фарш |
0,90 |
бефстроганов |
0,84 |
гуляш |
0,79 |
Котлетная масса | 0,80 |
Потрошеная птица и дичь | 0,25 |
Колбаса: | |
вареная |
0 45 |
копченая |
0,65 |
Копчености | 0,60 |
Рыба и рыбопродукты | |
Рыбное филе | 0,80 |
Рыба с костным скелетом | 0,45 |
Рыбные отходы | 0,60 |
Рыба с хрящевым скелетом | 0,50 |
Головы и кости рыбы с хрящевым скелетом | 0,50 |
Копчености рыбные | 0,70 |
Котлетная масса | 0,56 |
Крупы, зернобобовые и макаронные изделия | |
Рис | 0,81 |
Макароны | 0,26 |
Пшено | 0,82 |
Сечка перловая | 0,75 |
Лапша | 0,33 |
Горох | 0,85 |
Мука | 0,46 |
Вермишель | 0,60 |
Молочные продукты | |
Творог | 0,60 |
Сметана | 0,90 |
Картофель, овощи, зелень | |
Картофель сырой очищенный сульфитированный | 0,65 |
Огурцы | |
свежие |
0,35 |
соленые |
0,45 |
Морковь: | |
сырая очищенная |
0,50 |
шинкованная кубиками |
0, 51 |
» соломкой |
0,55 |
Свекла: | |
неочищенная сырая |
0,55 |
с ботвой |
0,50 |
Лук: | |
репчатый |
0,60 |
шинкованный |
0,42 |
Капуста: | |
белокочанная |
0,45 |
свежая шинкованная |
0,60 |
квашеная |
0,48 |
Зелень (лук, укроп, салат) | 0,35 |
Кабачки, помидоры | 0,60 |
Брюква | 0,60 |
Фрукты | |
Яблоки | 0,55 |
Жиры | |
Масло топленое, сливочное | 0,90 |
Тесто | |
Песочное | 0,70 |
Бисквитное | 0,25 |
Заварное | 0,17 |
Слоеное | 0,60 |
* При переводе данной размерности (кг/дм3) в систему СИ (кг/м3) следует числовые значения плотности умножить на 103
Приложение 10 ПЕРЕЧЕНЬ ФУНКЦИОНАЛЬНЫХ ЕМКОСТЕЙ, ПРИМЕНЯЕМЫХ В ОБЩЕСТВЕННОМ ПИТАНИИ (В СООТВЕТСТВИИ СО СТАНДАРТОМ СТ СЭВ 763-77)
Типы | Размеры, мм | Объем, л |
Функциональные емкости с крышками | ||
Е1 х 200 К1 | 530x325x200 | 28 |
Е1а х 200 К1а | 530x325x200 | 28 |
E1x150 K1 | 530x325x150 | 22 |
E1ax150 K1a | 530x325x150 | 22 |
E1x100 K1 | 530x325x100 | 15 |
E1ax100 К1a | 530x325x100 | 15 |
E1x65 K1 | 530x325x65 | 9,7 |
E2x200 K2 | 354x325x200 | 19 |
E2x150 K2 | 354x325x150 | 14,5 |
E2x100 K2 | 354x325x100 | 9,7 |
E3x200 К3 | 325x265x200 | 14 |
Е3х150 К3 | 325x265x150 | 10,4 |
E4x100 K4 | 325x174x100 | 4,2 |
E5x150 K5 | 265x162x150 | 4,6 |
Противни | ||
00бx40 | 650x530x40 | |
00x40 | 650x530x40 | |
01бx40 | 530x325x40 | |
01x40 | 530x325x40 | |
01бx20 | 530x325x20 | |
01x20 | 530x325x20 |
ВРЕМЯ ПОДООБОРОТА И ВМЕСТИМОСТЬ ЛИСТОВ И ЛОТКОВ ДЛЯ КОНДИТЕРСКИХ ИЗДЕЛИЙ
Кондитерские изделия | Количество изделий, шт. | Время подооборота, мин | |
на листе | в лотке | ||
Пирожные: | |||
песочное с кремом |
20 | 35 | 15 |
бисквитное |
50 | 50 | 55 |
песочное, глазированное помадой |
20 | 35 | 10 |
песочное кольцо |
15 | 40 | 10 |
корзиночка с кремом |
48 | 40 | 10 |
ореховое |
25 | 100 | 20 |
миндальное |
15 | 35 | 35 |
корзиночка с фруктами и желе |
50 | 50 | 10 |
слоеное |
20 | 40 | 25 |
трубочка заварная |
30 | 50 | 25 |
трубочка слоеная 1/50 |
38 | 50 | 15 |
трубочка песочная с безе 1/45 |
50 | 50 | 10 |
Булочки: | |||
Марципан 1/50 |
30 | 50 | 15 |
Московская 1/100 |
20 | 25 | 20 |
Московская 1/500 |
6 | 12 | 30 |
Московская 1/50 |
25 | 50 | 15 |
Лимонная 1/100 |
15 | 60 | 15 |
Лимонная 1/50 |
34 | 100 | 15 |
Языки слоеные |
21 | 50 | 15 |
Пирожки слоеные с капустой 1/75 |
25 | 70 | 20 |
Пирожки с повидлом 1/75 |
25 | 70 | 20 |
Пирожки слоеные с мясом |
30 | 70 | 20 |
Стойка с мясом 1/75 |
30 | 70 | 20 |
Сочник с творогом 1/100 |
25 | 65 | 10 |
Коржики молочные 1/75 |
15 | 80 | 10 |
Ватрушка с творогом 1/150 |
15 | 65 | 10 |
Пироги: | |||
домашний с маком 1/100 |
24 | 50 | 20 |
домашний с маком 1/500 |
6 | 12 | 35 |
открытый с повидлом 1/500 |
6 | 12 | 20 |
открытый с творогом 1/500 |
6 | 12 | 20 |
Невский 1/400 |
4 кг | 6 кг | 40 |
Кулебяка с мясом 1/500 |
5 | 10 | 20 |
Кулебяка с капустой 1/500 |
5 | 10 | 20 |
Коврижка медовая |
7 кг | 7 кг | 35 |
Ромовая баба 1/100 |
30 | 35 | 25 |
Ромовая баба 1/500 |
6 | 8 | 30 |
Кекс кондитерский 1/100 |
30 | 80 | 20 |
Кекс столичный 1/75 |
45 | 100 | 35 |
Бисквит |
6 кг | 20 | 55 |
Приложение 12
ДЛИНА РАБОЧЕГО МЕСТА НА ОДНОГО РАБОТНИКА НА ПРЕДПРИЯТИЯХ ОБЩЕСТВЕННОГО ПИТАНИЯ
Наименование операции | Длина рабочего места, м |
Дочистка картофеля и корнеплодов, очистка репчатого лука | 0,7 |
Резка овощей и картофеля, переборка и зачистка капусты и зелени | 1,25 |
Переборка и зачистка огурцов и помидоров | 1,0 |
Обвалка мяса | 1,5 |
Сортировка, зачистка и жиловка мяса | 1,25 |
Нарезка мясных полуфабрикатов | 1,25 |
Формовка котлет вручную, панирование котлет и других полуфабрикатов | 1,0 |
Сортировка, ручная очистка и потрошение рыбы | 1,5 |
Пластование, нарезание рыбы на порции, обработка птицы и субпродуктов | 1,25 |
Отделение мяса от костей после варки | 1,25 |
Нарезание на порции вареного мяса и рыбы | 1,5 |
Приготовление заливной рыбы и оформление холодных и сладких блюд | 1,25 |
Переборка крупы, компота, приготовление рыбы под маринадом | 1,0 |
НОРМЫ ПЛОЩАДЕЙ ЗАЛОВ (БЕЗ РАЗДАТОЧНЫХ)
Наименование предприятия | Норма площади на 1 место в зале, м2 |
Столовые: | |
общедоступные и при высших учебных заведениях |
1,6 |
в средних специальных учебных заведениях |
1,3 |
в профессионально-технических училищах |
0,8 |
в пионерских лагерях |
1,4 |
в школах и школах-интернатах: |
|
до 80 мест в зале |
0,7 |
свыше 80 мест в зале |
0,65 |
в санаториях, санаториях-профилакториях, домах (пансионатах) отдыха, базах отдыха, молодежных лагерях, туристических базах: |
|
при самообслуживании (включая раздаточную линию) |
1,8 |
при обслуживании официантами |
1,4 |
Рестораны | 1,8 |
Кафе, закусочные, пивные бары | 1,4 |
Кафе-автоматы, безалкогольные бары, туристические хижины, приюты | 1,2 |
Применение эвм в технологических расчетах
3.2. ПРИМЕНЕНИЕ ЭВМ В ТЕХНОЛОГИЧЕСКИХ РАСЧЕТАХ
Использование ЭВМ для определения пищевой ценности блюд и количества продуктов. При разработке комплексных меню завтраков, обедов и ужинов рассчитывают содержание в блюдах белков, жиров, углеводов и минеральных веществ, а также энергетическую ценность блюд. Поскольку такие расчеты очень трудоемкие, их рекомендуется осуществлять на ЭВМ. Вначале в память ЭВМ вводят наименования пищевых продуктов с присвоенными им кодами, содержание в них основных пищевых веществ (белков, жиров, углеводов, минеральных веществ и витаминов) и энергетическую ценность. Затем подготавливают информацию по каждой рецептуре блюда и по заданному количеству порций по каждому блюду в отдельности.
При подготовке этой информации каждую рецептуру блюда записывают в четыре строки: в первой строке указывают номер рецептуры блюда, номер варианта блюда, число наименований продуктов и количество блюд данного вида; во второй — коды наименований пищевых продуктов, входящих в рецептуру блюда; в третьей — нормы расхода продуктов по массе брутто (или нетто, если блюдо готовят из полуфабрикатов) для определения количества продуктов; в четвертой — нормы расхода продуктов по массе нетто для определения пищевой и энергетической ценности блюда. Нормы продуктов должны быть записаны в целых единицах; десятые и сотые доли граммов округляют до целых по правилам округления. Номер варианта блюда записывают в связи с тем, что одно и то же блюдо может быть приготовлено из различных наборов продуктов.
В качестве примера расчета на ЭВМ дана рецептура № 198 «Щи зеленые». Нормы расхода продуктов по массе брутто и нетто приняты по III колонке Сборника рецептур блюд (1981 г.).
Масса одной порции 500 г; картофель, лук репчатый, говядина — полуфабрикаты. Количество блюд 500.
Применение пэвм в технологических расчетах
3.10. ПРИМЕНЕНИЕ ПЭВМ В ТЕХНОЛОГИЧЕСКИХ РАСЧЕТАХ
Весь комплекс технологических расчетов, необходимых при проектировании предприятий общественного питания, можно осуществить на персональных ЭВМ (ПЭВМ). В РЭА им. Г.В. Плеханова разработан Л.А. Жуковской пакет программ для ПЭВМ типа «Атари», «Искра-326» и «Искра -1030». Особенность и преимущество этих программ — возможность использования их для работы на ПВМ при отсутствии доступа к внешней памяти, а также при необходимости выполнения не всего комплекса расчетов, а только части их. Перечисленные ПЭВМ имеют встроенную систему «Бейсик».
Работа на ПЭВМ складывается из следующих этапов: четкая формулировка задачи на профессиональном языке, математическая ее постановка, т.е. представление в виде уравнений, соотношений, ограничений и т. д.; выбор метода решения; разработка алгоритма на основе выбранного метода; выбор структуры данных; программирование, т.е. запись разработанного алгоритма на языке программирования; тестирование и отладка программы, т.е. проверка ее правильности и исправление обнаруженных ошибок; расчет по готовой программе и анализ результатов. Разработаны следующие программы для проведения технологических расчетов на ПЭВМ: составление производственной программы предприятия; определение количества продуктов, численности производственных работников, необходимого количества единиц оборудования (теплового, механического, холодильного, вспомогательного), площадей помещений.
Пользуясь перечисленными программами, можно полностью рассчитать курсовой и дипломный проекты на ПЭВМ.
Контрольные вопросы и задания.
Что является производственной программой заготовочного предприятия и предприятия, работающего на сырье? Как определить число потребителей, обслуживаемых за 1 ч, за день? Как рассчитать общее количество блюд, реализуемое за день? Что характеризует коэффициент потребления блюд? Какие бывают виды меню? Каков порядок написания блюд в меню для различных типов предприятий общественного питания? Каков порядок подбора данных для определения пищевой ценности блюд при использовании ЭВМ? По каким показателям может быть проведен расчет расхода сырья и полуфабрикатов? Какие существуют методики расчета площадей складских помещений. В каких технологических расчетах используют таблицы реализации блюд? По каким нормативам рассчитывают численность производственных работников? От каких показателей зависит число раздатчиков в предприятиях с самообслуживанием? В каких случаях при расчете механического оборудования определяют требуемую производительность предполагаемой к установке машины, а в каких не определяют? По каким параметрам рассчитывают полезный объем холодильного шкафа? Для каких целей строят график работы пищеварочных котлов? Какое оборудование называют вспомогательным? Охарактеризуйте состав раздаточного оборудования для предприятий с обслуживанием официантами и самообслуживанием. Опишите методику расчета площадей помещений, входящих в состав предприятия. По каким показателям рассчитывают технический уровень проектируемого предприятия?Проектирование и принципы размещения общедоступных предприятий общественного питания
Проектирование и строительство общедоступных предприятий общественного питания осуществляют на основе СНиП 2.07.01— 89 «Планировка и застройка городов, поселков и сельских населенных пунктов. Нормы проектирования».
Предприятия общественного питания городской застройки и сельских населенных пунктов должны располагаться с учетом градостроительных параметров расселения, системы транспортных магистралей и размещения производственных, культурно-бытовых объектов и сооружений.
Общую потребность в сети общедоступных предприятий общественного питания на расчетный срок и на первую очередь строительства определяют по нормативным данным, приведенным в Методических указаниях по составлению перспективных планов (схем) развития и размещения сети предприятий розничной торговли и общественного питания в развитие генеральных планов городов (табл. 2.1).
Поскольку нормативы развития сети общедоступных предприятий общественного питания установлены в целом по городу, при обосновании необходимой проектной мощности предприятия учитывают: численность населения города в целом; район предполагаемого строительства проектируемого предприятия; систему размещения предприятия в структуре застройки города.
В современном градостроительстве размещение предприятий общественного питания обусловлено характером сложившейся системы расселения, планировочными и социально-демографическими условиями каждого конкретного города. Особое значение при этом приобретает решение проблемы взаимосвязи системы размещения со структурой расселения в городе и зоне его влияния и соответственно со структурой внутригородских транспортных связей.
Предприятия общественного питания рекомендуется размещать: на территории микрорайонов, жилых районов и комплексов, жилых кварталов (предприятия общественного питания местного значения); в центре города, общественных центрах планировочных районов (зон), городских административно-деловых, спортивных, культурных центрах, местах концентрации населения, связанной с большими транспортными потоками, крупными торговыми, культурными и просветительными предприятиями (универмаги, музеи, театры, дворцы культуры и т.п.), вблизи крупных транспортных узлов (предприятия городского значения).
Главная особенность размещения предприятий общественного питания заключается в том, что предусматриваемое деление на предприятия местного и городского значения не связывается с конкретными членениями территории, а образует единую гибкую (открытую) систему в городе в целом, построенную на учете общегородских связей и интересов населения, его пространственной мобильности. Соответственно и размещение предприятий общественного питания увязывают с общей пространственной структурой города так, чтобы предприятия местного значения, располагаясь на открытых (территориально не замкнутых) улицах и магистралях, дополняли систему предприятий городского значения и включались в общую архитектурно-пространственную структуру города.
Предприятия общественного питания местного значения, расположенные в жилой зоне, целесообразно размещать в структуре города с учетом системы расположения транспортных остановок там, где основные потоки населения переходят от транспортного к пешеходному движению по пути к месту жительства или работы. Такое размещение (с учетом обязательной пешеходной доступности остановок общественного транспорта) одновременно обеспечивает охват каждым предприятием обслуживаемой зоны в пределах пешеходной доступности 5—7 мин (400—500 м) независимо от границ микрорайонов. При этом полностью учитываются интересы проживающего населения.
Предприятиями общественного питания местного значения в соответствии с выполняемыми ими функциями являются: столовые, которые в вечерний период могут работать как кафе (ресторан); диетические столовые; магазины кулинарии с отделом заказов; предприятия по отпуску обедов на дом; специализированные предприятия общественного питания.
Предприятия городского значения (в зависимости от конкретных условий размещения) включают: рестораны; предприятия быстрого обслуживания; кафе, специализированные с организацией досуга по тематическим программам — молодежные, литературные и т. п.; крупные магазины кулинарии (в том числе фирменные) с отделами заказов.
К общедоступным предприятиям общественного питания относят предприятия, обслуживающие непосредственно население города и не связанные с обслуживанием контингента какого-либо определенного производственного предприятия, учебного заведения, учреждения или организации.
2. При расчете сети учитывают общедоступные предприятия общественного питания независимо от их ведомственной принадлежности (предприятия минторгов, урсов, орсов, военторгов, потребкооперации, министерств и ведомств).
3. В расчетах общей потребности в сети предприятий общественного питания учитывают общедоступные предприятия, входящие в состав заготовочных предприятий, размещаемых на селитебной территории города.
4. В городах-курортах и городах — центрах туризма потребность в сети предприятий общественного питания определяют по специальному расчету (сверх установленных нормативов исходя из планируемого количества отдыхающих и приезжающих, приказ Минторга СССР от 29 декабря 1984г. №340).
5. Предприятия общественного питания, предназначенные для обслуживания зрителей и посетителей спортивных сооружений, зрителей в учреждениях культуры и искусства, проживающих в гостиницах, мотелях, посетителей предприятий бытового обслуживания, пассажиров на вокзалах, пристанях, в аэропортах, размещаемых в их зданиях, рассчитывают по соответствующим главам СНиП или ведомственным нормам технологического проектирования; такие предприятия не включают в состав общедоступных предприятий общественного питания и не учитывают их при определении обеспеченности этой сетью населения города.
6. Нормативы расчета сети общедоступных предприятий общественного питания, кроме сети на курортах, не включают сезонную сеть, ее организуют дополнительно с учетом местных конкретных условий.
Таблица 2.2. Нормативы развития (на 1000 чел.) сети предприятий общественного питания
Период времени | Число мест | Торговая площадь, м2 |
На расчетный срок |
13 | 5 |
На первую очередь |
10 | 3 |
2. Предприятия общественного питания, магазины кулинарии размещают в жилой зоне (микрорайоны, жилые районы, жилые комплексы, кварталы, межмагистральные территории и т.п.).
Потребность в предприятиях общественного питания городского значения определяют как разность между общей потребностью, рассчитанной для города в целом, и числом мест в предприятиях, размещаемых в жилой зоне. При расчете предприятий общественного питания городского значения рекомендуется учитывать внутригородскую миграцию населения — приезжающих из жилых районов с деловыми, культурно-бытовыми и другими целями, а также внутригородской транзитный пассажиропоток. В связи с этим вместимость предприятий общественного питания определяют индивидуально для каждого из предполагаемых мест сосредоточения потребителей с учетом всех конкретных градостроительных условий.
Общее количество мест распределяется между отдельными типами предприятий общественного питания в соотношении, указанном в табл. 2.3.
Таблица 2.3. Примерное соотношение мест в различных типах предприятий общественного питания
Тип предприятия | Удельный вес мест, % | |
на расчетный срок | на первую очередь | |
Столовые диетические |
6 — 7 | 5 — 6 |
Столовые |
12 — 16 | 20 — 24 |
Рестораны |
30 — 35 | 25 — 30 |
Кафе и закусочные |
40 — 45 | 40 — 45 |
До 50 тыс. чел. |
15 — 20 |
Свыше 50 до 100 тыс. чел. |
20 — 25 |
Свыше 100 до 250 тыс. чел. |
25 — 35 |
Свыше 250 до 500 тыс. чел. |
35 — 45 |
Свыше 500 до 1000 тыс. чел. |
45 — 50 |
Примерное распределение сети специализированных предприятий по типам осуществляют в следующем соотношении (по числу мест) (%)
Кафе |
30—35 |
Закусочные |
20—25 |
Предприятия быстрого обслуживания |
35—30 |
Бары |
15—10 |
Общую потребность в сети предприятий общественного питания определяют по нормативным данным, приведенным в Методических указаниях по организации общественного питания в городских зонах массового отдыха населения крупнейших и крупных городов.
Сеть постоянно действующих предприятий общественного питания в городских зонах массового отдыха в целом по городу рассчитывают исходя из нормативов мест на 1000 человек населения с учетом обеспеченности его общедоступной сетью (табл. 2.4).
Таблица 2.4. Расчетные показатели постоянно действующих предприятий общественного питания
Города с населением, тыс. чел. | Число мест на 1000 чел. населения с учетом степени обеспеченности общедоступной сетью, % | На перспективу (расчетный срок) | ||
до 50 | 51 — 75 | 76 — 100 | ||
Свыше 250 до 500 |
0,55 | 0,8 | 1,1 | 1,6 |
Свыше 500 до 1000 |
0,7 | 1,1 | 1,4 | 1,8 |
В городе обеспеченность сетью общедоступных предприятий общественного питания составляет 50 %. При данной степени обеспеченности норматив мест на 1000 человек равен 0,7 (табл. 2.4).
Расчетное число мест в предприятиях общественного питания, расположенных в городских зонах массового отдыха, составит Р= 420 (600 • 0,7).
Необходимое число мест в предприятиях общественного питания в j-й городской зоне отдыха
где N — среднедневная численность отдыхающих в зоне, человек; Кк — коэффициент концентрации отдыхающих в часы пик; принимается равным 0,55; Кс — коэффициент спроса отдыхающих на услуги предприятий общественного питания, принимается равным 0,7; t — продолжительность одной посадки, принимается в среднем равной 20 мин (0,33ч); Т— продолжительность обслуживания отдыхающих в часы пик, принимается равной 3 ч; 0,85 — средний коэффициент загрузки зала.
Общее число мест в предприятиях общественного питания, расположенных в городских зонах массового отдыха населения крупнейших и крупных городов, распределяют между отдельными типами предприятий общественного питания в соотношении, указанном в табл. 2.5.
Таблица 2.5 Примерная структура типов предприятий общественного питания (по числу мест) в различных городских зонах массового отдыха, % к итогу
Тип предприятия | Соотношение типов предприятий | |||||
Вся сеть предприятий, размещенных | В том числе | |||||
в общегородских парках культуры и отдыха | в экскурсионно-познавательных местах отдыха | постоянно действующих | сезонных | |||
в общегородских парках культуры и отдыха | в экскурсионно- познавательных местах отдыха | в общегородских парках культуры и отдыха | в экскурсионно-познавательных местах отдыха | |||
Столовая | — | 5 | — | 15—20 | — | — |
Ресторан | 7 | 7 | 15—20 | 20—25 | — | — |
Кафе(закусочная) | 70 — 75 | 70—75 | 70—80 | 50—55 | 70—75 | 80—85 |
Бар | 6—10 | 3 | 5—10 | 5—10 | 10 | — |
Буфет | 10—15 | 10—15 | — | — | 15—20 | 15—20 |
Итого | 100 | 100 | 100 | 100 | 100 | 100 |
2. При организации сети постоянно действующих предприятий общественного питания в детских общегородских и районных парках крупнейших и крупных городов принимают следующее соотношение между типами предприятий (по числу мест): кафе и закусочные — 80—85 %, буфеты — 15—20 %.
Общую потребность в сети предприятий общественного питания на курортах определяют по нормативным данным. На 1000 человек расчетной численности населения города-курорта предусмотрено 70 мест на первую очередь строительства и 90 мест на расчетный срок для группы бальнеологических курортов, а также соответственно 100 и 120 мест для группы климатических.
Расчетная численность населения города- курорта складывается из численности местного населения и всех групп организованно и неорганизованно отдыхающих и принимающих лечение в пересчете на односменное пребывание (заезд) на курорте в месяц пик (июль, август) курортного сезона (май — октябрь).
Рекомендуемая структура сети общедоступных предприятий общественного питания приведена в табл. 2.6.
Таблица 2.6. Рекомендуемая структура сети общедоступных предприятий общественного питания на курортах, % к общему числу мест общественного питания
Тип и специализация общедоступных предприятий общественного питания | Бальнеологические курорты | Климатические курорты | ||||
Все предприятия | В том числе | Все предприятия | В том числе | |||
постоянная сеть | сезонная сеть | постоянная сеть | сезонная сеть | |||
Ресторан |
15 | 10 | 5 | 30 | 10 | 20 |
Столовая |
50 | 40 | 10 | 20 | 15 | 5 |
Кафе |
20 | 15 | 5 | 25 | 13 | 12 |
Закусочная |
11 | 7 | 4 | 20 | 5 | 15 |
Бар и прочие предприятия |
4 | 3 | 1 | 5 | 2 | 3 |
Итого |
100 | 75 | 25 | 100 | 45 | 55 |
Сеть: |
||||||
специализированная |
15 | 10 | 5 | 25 | 15 | 10 |
диетпитания |
50 | 40 | 10 | 20 | 15 | 5 |
детского питания |
8 | 5 | 3 | 15 | 5 | 10 |
Вместимость предприятий общественного питания, размещаемых в зданиях железнодорожных, речных вокзалов, аэровокзальных комплексов и аэропортов, определяют в зависимости от пассажирского потока по табл. 2.7.
Таблица 2.7. Нормативы мест на предприятиях общественного питания при вокзалах и аэропортах
Пассажирский поток вокзала, человек единовременно | Число мест в зале | Наименование предприятия общественного питания |
Железнодорожных вокзалов: | ||
50 — 200 |
6 — 24 | Буфет |
300 |
31 | » |
500 |
45 | Кафе |
700 |
70 | » |
900 |
78 | » |
1500 |
125 | » |
Свыше 1500 |
По заданию на проектирование | Буфет, кафе, ресторан |
Речных вокзалов: | ||
Свыше 100 до 400 |
20—10 | Буфет |
25 | Кафе | |
Свыше 400 |
16—20 | Буфет |
20—30 | Кафе | |
100 | Ресторан | |
Аэропортов: | ||
600 |
50 | Ресторан |
50 | Кафе | |
74 | Буфет | |
174 | ||
1000 |
50 | Ресторан |
100 | Кафе | |
132 | Буфет | |
282 | ||
1500 |
100 | Ресторан |
150 | Кафе | |
182 | Буфет | |
432 | ||
2000 |
150 | Ресторан |
200 | Кафе | |
238 | Буфет | |
588 |
При гостиницах размещают рестораны, кафе, бары, буфеты и столовые. Рестораны, кафе и бары используют для обслуживания проживающих в гостиницах, а также населения близлежащих районов; буфеты предназначаются в основном для обслуживания проживающих в гостинице, столовые — для питания обслуживающего персонала гостиниц. Вместимость залов ресторанов, кафе и баров равна количеству человек, проживающих в гостиницах. Однако с помощью соответствующих технико-экономических расчетов вместимость можно изменить.
Все предприятия общественного питания при гостиницах проектируют с общими помещениями для приемки и хранения продуктов, служебными, бытовыми, производственными и техническими помещениями.
Рестораны, кафе, бары и столовые рекомендуется располагать в зданиях, пристроенных к жилым зданиям гостиниц. Буфеты можно размещать и на жилых этажах гостиниц при обеспечении удобной связи для доставки в них продуктов из складских и производственных помещений и для удаления освободившейся тары.
Проектирование предприятий общественного
На промышленных производствах с целью создания благоприятных социальных условий и обеспечения работников горячим питанием (в том числе работающих рассредоточенными и малочисленными коллективами) предусматривают предприятия общественного питания.
Перспективное направление в работе предприятий общественного питания при промышленных производствах — повышение эффективности использования мест в зале предприятия и увеличение доли потребителей, пользующихся услугами общественного питания, путем организации обслуживания населения, проживающего в близлежащих районах, и других потребителей.
При проектировании предприятий общественного питания при производственных предприятиях и учреждениях руководствуются СНиП 2.09.04—87 «Административные и бытовые здания. Нормы проектирования».
Для обеспечения питанием работающих предусматривают, как правило, столовые-доготовочные с числом мест в залах, которое определяют из расчета одно место на четыре человека в наиболее многочисленной смене. Однако в соответствии с технологическим процессом основного производства это соотношение может быть уменьшено. При числе работающих в максимальную смену менее 200 человек предусматривают столовые-раздаточные. Если число обслуживаемых менее 30 человек, допускается вместо столовых-раздаточных использовать комнаты приема пищи. Общественное питание рассредоточенных коллективов организуют с помощью индивидуальных термосов.
Для организации диетического питания на производственных предприятиях проектируют диетические столовые (диет-отделения). Минимальное число мест, при котором предусматривают диетическое отделение, — 12, диетическую столовую — 50. Поэтому сеть диетического питания, исходя из действующих нормативов (табл. 2.8), организуют на производственных предприятиях, начиная со следующей численности работающих в наиболее многочисленной смене: на промышленном предприятии дифференцированно при нормативе 60 мест — 200 человек и более, при нормативе 50 мест — 240 человек и более, при нормативе 45 мест — 270 человек и более; на стройке — 240 человек и более; при транспортном предприятии — более 400 человек.
При кинотеатрах и театрах для обслуживания зрителей проектируют буфеты. В составе их помещений предусматривают подсобное помещение, моечную посуды, а также кладовые продуктов и тары.
Площадь помещений, отводимую под буфеты, определяют по ВСН 45—86 «Культурно-зрелищные учреждения. Нормы проектирования». Эта площадь (с подсобными помещениями) на одно место в зрительном зале составляет для театров 0,30 м2, для кинотеатров — 0,23 м2. При проектировании кинотеатров с универсальными залами и детских кинотеатров (залов) площадь буфета равна 0,28 м2.
Кроме буфетов для обслуживания зрителей в зависимости от численности работающих предусматривают предприятия питания для обслуживающего персонала. Их вместимость можно определить так же, как и вместимость предприятий питания при административных учреждениях и проектных организациях.
Число мест в буфетах для зрителей на спортивных сооружениях принимают из расчета 3 % от числа зрительских мест, в буфетах для посетителей массового катания на коньках — из расчета 5 % единовременной пропускной способности (ВСН 46—86 «Спортивные и физкультурно-оздоровительные сооружения. Нормы проектирования»).
Помещения буфетов включают зал с раздаточной, подсобную буфета, моечную посуды, кладовую продуктов, холодильную камеру и кладовую тары. Залы буфетов можно совмещать с холлами для зрителей. Кроме буфетов рекомендуется предусматривать столовые для своевременного обеспечения питанием спортсменов и обслуживающего персонала предприятий. Вместимость залов для обслуживающего персонала определяют из расчета обеспечения питанием работающих в наиболее многочисленную смену при четырехкратной оборачиваемости мест. Вместимость залов для питания спортсменов должна быть определена заданием на проектирование и расчетами.
При проектировании предприятий общественного питания на выставках различного типа выполняют расчеты, в которых следует учитывать время посещения выставок, потоки посетителей, распределяемые по их территории, количество обслуживающего персонала. После определения количества, вместимости и типов предприятий общественного питания и распределения их на ген-плане выставок переходят к проектированию каждого отдельного предприятия — ресторана, кафе, закусочной или столовой.
При домах отдыха, пансионатах, мотелях (гостиницах для автотуристов), кемпингах (лагерях для автотуристов), туристских базах и приютах и летних городках отдыха предусматривают столовые. Вместимость залов столовых домов отдыха должна соответствовать общему числу отдыхающих из расчета 100%-ного их обеспечения питанием при однократной оборачиваемости мест; в столовых при остальных учреждениях отдыха — 50 % отдыхающих при двукратной оборачиваемости мест. В столовых предусматривают самообслуживание, но в соответствии с заданием — иногда и обслуживание официантами. В столовых при турбазах должен быть пункт отпуска сухих пайков туристам, отправляющимся в походы.
Кроме столовых для отдыхающих проектируют буфеты, а также столовую для обслуживающего персонала. Вместимость зала этой столовой определяют из расчета обеспечения питанием всех работающих в наиболее многочисленную смену при четырехкратной оборачиваемости мест.
Для снабжения столовых, относящихся к нескольким различным учреждениям отдыха, предусматривают заготовочное или базовое предприятие.
В санаториях предусматривают столовые для больных и отдыхающих, буфеты, а также столовые для персонала. Вместимость залов столовых должна соответствовать числу мест в санатории, а залов буфетов — не более 5 % числа отдыхающих; вместимость залов для обслуживания персонала принимают из расчета обеспечения питанием работающих в наиболее многочисленную смену при четырехкратной оборачиваемости мест.
При детских оздоровительных лагерях проектируют столовые для детей и обслуживающего персонала. Столовые для детей проектируют двух видов: со всеми помещениями, как на обычном предприятии, и только с помещениями для отпуска, приема пищи и мойки столовой посуды. Во втором случае пищу готовят в централизованных кухнях, где предусматривают помещения для хранения продуктов, их обработки и приготовления блюд.
Число мест в залах столовых принимают из расчета одновременного обслуживания 100 % детей. В лагерях круглогодичного использования все помещения столовых должны находиться в отапливаемой части здания и лишь 50 % мест в зале может быть размещено на веранде или террасах.
Столовые для обслуживающего персонала лагерей проектируют из расчета обслуживания всех работающих в наиболее многочисленную смену при четырехкратной оборачиваемости мест.
в наиболее многочисленной смене) развития
Таблица 2.8
Нормативы (на 1000 работающих в наиболее многочисленной смене) развития сети общественного питания при предприятиях и учреждениях
Обслуживаемый контингент |
Число мест |
|
всего |
в том числе для диетического питания |
|
Работающие на промышленных предприятиях производственных отраслей: |
|
|
тяжелого, энергетического и транспортного машиностроения, общего машиностроения и т.д. |
260 |
60 |
легкой, химической промышленности, энергетики и электрификации, строительных материалов, пищевой промышленности и т.д. |
250 |
50 |
заготовительных, жилищно-коммунального хозяйства и бытового обслуживания, лесного хозяйства и т.д. |
220 |
45 |
Работающие на производственных предприятиях непромышленных отраслей (здравоохранение, культура, финансы и т.д.) |
220 |
45 |
Работающие на строительстве |
250 |
50 |
Работающие на транспорте |
125 |
30 |
Работающие в учреждениях |
200 |
40 |
Столовые-доготовочные можно размещать: в отдельно стоящих зданиях, соединенных с производственными корпусами подземными или наземными переходами, наземными галереями или коридорами; в зданиях, пристроенных к производственным корпусам, или в помещениях, встроенных в производственные корпуса. Во всех случаях столовые должны располагаться таким образом, чтобы удаленность залов от рабочих мест не превышала 300 м. Состав и площади помещений столовых-доготовочных производственных предприятий определяют в соответствии с Методическими указаниями о проектировании объектов общественного питания, работающих в условиях индустриальной технологии приготовления пищи, для разных типов производственных предприятий.
Кроме столовых при производственных предприятиях проектируют магазины по продаже полуфабрикатов, кулинарных и кондитерских изделий.
Рекомендуется предусматривать вход в магазины с предзаводской территории.
Число рабочих мест в магазине кулинарии на производственных предприятиях определяют по расчетному нормативу, установленному на 1000 работающих в наиболее многочисленной смене. Минимальная мощность магазина кулинарии на предприятиях с числом работающих от 500 до 1000 человек в наиболее многочисленной смене — два рабочих места, а на предприятиях с числом работающих до 10 тыс. человек на каждую тысячу работающих прибавляют одно рабочее место. На предприятиях, насчитывающих свыше 10 тыс. работающих в наиболее многочисленной смене, число рабочих мест в магазине кулинарии возрастает на одно рабочее место на каждые последующие 5 тыс. работающих.
На производственных предприятиях с числом работающих в наиболее многочисленной смене до 500 человек организуют постоянно действующий отдел полуфабрикатов или кулинарных, в том числе кондитерских, изделий. Размещают отделы в зале столовой или в специально выделенных местах по согласованию с санитарными органами и оснащают холодильными прилавками и шкафами.
Магазины кулинарии, работающие по методу самообслуживания, можно организовать на производственных предприятиях с числом работающих в наиболее многочисленной смене не менее 2 тыс. человек. На производственных предприятиях, работающих в одну смену, для расчета принимают общую численность работающих на предприятии.
Необходимое число мест в сети общественного питания при учреждении рассчитывают исходя из численности работающих с учетом явочного коэффициента и норматива развития сети (см. табл. 2.8).
На предприятиях общественного питания при учреждениях с численностью работающих 300 человек и более должно быть отведено не менее 20 % общего требуемого числа мест по нормативу для организации диетического питания.
Предприятия общественного питания при высших учебных заведениях проектируют в соответствии с ВСН 51—86 «Профессионально-технические, средние специальные и высшие учебные заведения. Нормы проектирования».
Для снабжения учащихся горячим питанием при общеобразовательных школах проектируют столовые, в вечерних школах — буфеты. Целесообразно, чтобы столовые работали на полуфабрикатах с доставкой их из заготовочных или базовых предприятий. Помещения столовых располагают в блоках помещений общешкольного назначения на первом этаже и соединяют утепленным переходом с учебными корпусами.
Вместимость залов столовых принимают такой, чтобы обеспечить завтраком в течение второй и третьей перемен учащихся первой смены, обедом и полдником — учащихся групп продленного дня после занятий, обедом — учащихся второй смены перед занятиями. Продолжительность приема пищи 35 мин. Вместимость залов столовых в общеобразовательных школах 350 мест на 1000 учащихся. При этом предусматривается, что во вторую (короткую) перемену завтраки получает одна партия учащихся, а в третью (большую) перемену — две.
Перечень и площади помещений столовых принимают в соответствии с ВСН 50—86 «Общеобразовательные школы и школы-интернаты. Нормы проектирования».
Для обеспечения учащихся профессионально-технических училищ и средних специальных учебных заведений горячим питанием проектируют столовые. Вместимость залов столовых принимают равной одной трети численного состава учащихся. Столовые работают, как правило, на полуфабрикатах; размещают столовые на первом этаже в составе помещений общешкольного назначения и соединяют их утепленными переходами с учебными и производственными корпусами. Состав и площади помещений столовых проектируют в соответствии с ВСН 51—86 «Профессионально-технические, средние специальные и высшие учебные заведения. Нормы проектирования».
При вузах проектируют, как правило, столовые, работающие на полуфабрикатах. Предусматривают снабжение полуфабрикатами столовых-доготовочных одного или нескольких вузов из одного заготовочного предприятия или базовой столовой.
Общее число мест на предприятиях общественного питания, расположенных на территории вуза, должно составлять 20 % расчетного числа студентов дневного отделения. Между числом мест (% расчетного числа студентов) в отдельных предприятиях существует следующее соотношение:
Столовые: |
|
для студентов и обслуживающего персонала |
13 |
для профессорско-преподавательского состава |
1 |
диетические |
2 |
Буфеты: |
|
для студентов |
3 |
для профессорско-преподавательского состава и обслуживающего персонала |
1 |
Итого |
20 |
Столовые размещают в отдельно стоящих зданиях и соединяют с учебными корпусами утепленными переходами; буфеты — в учебных корпусах.
В зданиях общежитии проектируют буфеты, общую площадь которых определяют исходя из следующих данных:
Число проживающих |
Общая площадь на одного человека, м2 |
200 |
0,18 |
400 |
0,16 |
600 |
0,14 |
1000 |
0,12 |
Чтобы обеспечить удобную загрузку продуктов и выгрузку освободившейся тары, помещения буфетов располагают на первых этажах общежитии.
Кроме буфетов в соответствии с расчетами для комплекса общежитии рекомендуется проектировать столовые и молодежные кафе. Эти предприятия следует размещать ближе к наиболее населенным зданиям общежитии и по возможности соединять их утепленными переходами.
Проектирование заготовочных предприятий
Заготовочные предприятия общественного питания предназначены для выработки полуфабрикатов, готовых блюд, кулинарных и кондитерских изделий. В соответствии с Ведомственными нормами технологического проектирования заготовочных предприятий общественного питания по производству полуфабрикатов, кулинарных и кондитерских изделий основными типами заготовочных предприятий являются:
фабрика полуфабрикатов и кулинарных изделий с объемом перерабатываемого сырья 15; 25 и 40 т в смену — высокомеханизированное производство по централизованной выработке полуфабрикатов высокой степени готовности, готовых блюд, кулинарных и кондитерских изделий для обеспечения комплексного снабжения ими предприятий общественного питания. Производственный процесс осуществляется промышленным способом с использованием поточно-механизированных линий, высокопроизводительного оборудования и прогрессивной системы товародвижения (функциональных емкостей, передвижных стеллажей и контейнеров);
специализированные цехи — самостоятельное высокомеханизированное производство по централизованной выработке полуфабрикатов высокой степени готовности из какого-либо одного вида сырья (мяса, рыбы, птицы, овощей и картофеля), готовых блюд, кулинарных и кондитерских изделий для обеспечения ими предприятий общественного питания; мощность и производственный процесс в них соответствуют аналогичным цехам фабрики полуфабрикатов и кулинарных изделий;
предприятие полуфабрикатов и кулинарных изделий с объемом перерабатываемого сырья 3; 5 и 10 т в смену — централизованное производство по выработке полуфабрикатов высокой степени готовности, готовых блюд, кулинарных и кондитерских изделий для обеспечения ими предприятий общественного питания. Они отличаются тем, что производственный процесс в них осуществляется с использованием серийно выпускаемых машин и механизмов, функциональных емкостей, передвижных стеллажей и контейнеров. Строительство этих предприятий целесообразно осуществлять в ограниченных масштабах из-за трудности механизации производственных процессов вследствие небольшой мощности.
Мощности заготовочных предприятий, определяемых в тоннах всех видов перерабатываемого сырья в смену, рассчитывают с учетом полного удовлетворения потребности в их продукции обслуживаемых доготовочных предприятий и с учетом максимальной протяженности перевозки ее в 30 км, а также использования при реконструкции или техническом перевооружении существующих заготовочных предприятий. Мощности производственных цехов, входящих в состав заготовочных предприятий, принимают в проектах в соответствии с данными, приведенными в табл. 2.9—2.11; их следует уточнять, руководствуясь Временными методическими указаниями, с учетом контингента и численности групп обслуживаемого населения.
Таблица 2.9
Мощность цехов по переработке сырья на предприятиях и фабриках полуфабрикатов и кулинарных изделий, т/смену
Цех |
Мощность предприятия, т/смену |
Мощность фабрики, т/смену |
||||
3 |
5 |
10 |
15 |
25 |
40 |
|
Мясной |
0,48 |
0,8 |
1,6 |
3 |
5 |
7,5 |
Птице-гольевой |
0,18 |
0,3 |
0,6 |
1 |
1,5 |
3 |
Рыбный |
0,12 |
0,2 |
0,4 |
1 |
1,5 |
2 |
Овощной |
1,92 |
3,2 |
6,3 |
8 |
14 |
22 |
Кулинарный |
0,18 |
0,3 |
0,6 |
1 |
1,5 |
2,5 |
Кондитерский |
0,12 |
0,2 |
0,5 |
1 |
1,5 |
3 |
Итого |
3 |
5 |
10 |
15 |
25 |
40 |
Таблица 2.10
Мощность цехов по переработке полуфабрикатов (сырья) на предприятиях и фабриках полуфабрикатов и кулинарных изделий, т/смену
Цех |
Единица измерения |
Мощность предприятия, т/смену |
Мощность фабрики, т/смену |
||||
2,4 |
4,1 |
8,1 |
12,3 |
20,6 |
33,3 |
||
Мясной |
т (полуфабрикатов)/ смену |
0,47 |
0,78 |
1,57 |
2,9 |
4,9 |
7,3 |
Птице-гольевой |
То же |
0,16 |
0,27 |
0,5 |
0,9 |
1,3 |
2,7 |
Рыбный |
» |
0,07 |
0,12 |
0,24 |
0,7 |
1 |
1,24 |
Овощной |
» |
1,4 |
2,4 |
4,7 |
5,8 |
10,4 |
16,6 |
Кулинарный |
т (сырья) / смену |
0,18 |
0,3 |
0,6 |
1 |
1,5 |
2,5 |
Кондитерский |
То же |
0,12 |
0,2 |
0,5 |
1 |
1,5 |
3 |
Итого |
|
2,4 |
4,07 |
8,11 |
12,3 |
20,6 |
33,34 |
Примечания: 1. Мощности птице-гольевого, рыбного и овощного цехов приняты с учетом установленного процента отходов при первичной обработке сырья от мощностей тех же цехов, указанных в табл. 2.9; мощности кулинарного и кондитерского цехов аналогичны приведенным в табл. 2.9.
2. В общую мощность мясного, птице-гольевого и рыбного цехов включены наполнители, а в мощность мясного, кроме того, и кости.
Заготовочные предприятия общественного питания проектируют в соответствии с утвержденной Временной номенклатурой типов заготовочных предприятий и на основании технико-экономического обоснования (расчетов). Заготовочные предприятия общественного питания могут работать на сырье, полуфабрикатах или на сырье и полуфабрикатах. Поэтому при разработке проектно-сметной документации в развитие обосновывающих материалов — схем, ТЭО (ТЭР) заготовочных предприятий дополнительно учитывают возможность использования полуфабрикатов промышленного изготовления, готовой продукции пищевых, мясо-молочных и плодоовощных предприятий в системе общественного питания.
Число, мощность и типы вновь строящихся заготовочных предприятий определяют исходя из конкретных условий, касающихся планировочной схемы города: транспортной доступности; структуры управления отраслью; особенностей размещения и прикрепления сети доготовочных предприятий.
В соответствии с Временными методическими указаниями перспективный план развития заготовочных предприятий разрабатывают в такой последовательности: анализируют материалы, характеризующие современное состояние и перспективы развития города, сети доготовочных предприятий, источников выработки полуфабрикатов, кулинарных и кондитерских изделий; определяют общую потребность города, отдельных районов и контингентов населения в сырье для централизованной выработки полуфабрикатов, кулинарных и кондитерских изделий; разрабатывают концепции перспективного развития заготовочных предприятий города; выбирают типы заготовочных предприятий, устанавливают их число и мощность; размещают заготовочные предприятия в застройке города и прикрепляют к ним сеть доготовочных предприятий; устанавливают экономическую эффективность капитальных вложений в строительство, расширение и реконструкцию заготовочных предприятий; составляют пояснительную записку к проекту, оформляют схемы и другие графические материалы.
Таблица 2.11
Мощность цехов по выпуску полуфабрикатов и готовой продукции на фабрике (предприятии) полуфабрикатов и кулинарных изделий, т/смену
Цех |
Единица измерения |
Мощность предприятия, т/смену |
||||||||
3 |
5 |
10 |
||||||||
Общий выпуск полуфабри-катов в цехе |
В том числе |
Общий выпуск полуфабри-катов в цехе |
В том числе |
Общий выпуск полуфабри-катов в цехе |
В том числе |
|||||
Вывоз через экспеди-цию |
Перера-ботка в кулинар-ном цехе |
Вывоз через экспеди-цию |
Перера-ботка в кулинар-ном цехе |
Вывоз через экспеди-цию |
Перера-ботка в кулинар-ном цехе |
|||||
Мясной |
т (полуфабри-катов)/смену |
0,49 |
0,25 |
0,24 |
0,81 |
0,41 |
0,4 |
1,63 |
0,82 |
0,81 |
Птице-гольевой |
То же |
0,17 |
0,09 |
0,08 |
0,28 |
0,14 |
0,14 |
0,52 |
0,26 |
0,26 |
Рыбный |
» |
0,07 |
0,03 |
0,04 |
0,13 |
0,05 |
0,08 |
0,25 |
0,1 |
0,15 |
Овощной |
» |
1,4 |
0,9 |
0,5 |
2,4 |
1,56 |
0,84 |
4,7 |
3,1 |
1,6 |
Итого |
» |
2,13 |
1,27 |
0,86 |
3,62 |
2,16 |
1,46 |
7,1 |
4,28 |
2,82 |
Кулинарный |
т (готовой про- дукции)/смену |
0,93 |
0,93 |
— |
1,57 |
1,57 |
— |
3,12 |
3,12 |
— |
Кондитерский |
То же |
0,2 |
0,2 |
— |
0,34 |
0,34 |
— |
0,67 |
0,67 |
— |
|
тыс. шт/смену |
2,0 |
2,0 |
— |
3,4 |
3,4 |
— |
6,7 |
6,7 |
— |
Итого |
т (готовой про-дукции)/смену |
1,13 |
1,13 |
— |
1,91 |
1,91 |
— |
3,79 |
3,79 |
— |
Всего |
т (выпускаемой продукции)/смену |
3,26 |
2,4 |
— |
5,53 |
4,07 |
— |
10,89 |
8,07 |
— |
Цех |
Единица измерения |
Мощность предприятия, т/смену |
||||||||
15 |
25 |
40 |
||||||||
Общий выпуск полуфабри-катов в цехе |
В том числе |
Общий выпуск полуфабри-катов в цехе |
В том числе |
Общий выпуск полуфабри-катов в цехе |
В том числе |
|||||
Вывоз через экспеди-цию |
Перера-ботка в кулинар-ном цехе |
Вывоз через экспеди-цию |
Перера-ботка в кулинар-ном цехе |
Вывоз через экспеди-цию |
Перера-ботка в кулинар-ном цехе |
|||||
Мясной |
т (полуфабри- катов)/смену |
3 |
1,5 |
1,5 |
5 |
2,5 |
2,5 |
7,6 |
3,8 |
3,8 |
Птице–гольевой |
То же |
0,93 |
0,47 |
0,46 |
1,37 |
0,62 |
0,75 |
2,91 |
1,39 |
1,52 |
Рыбный |
» |
0,73 |
0,3 |
0,43 |
1,03 |
0,43 |
0,6 |
1,27 |
0,51 |
0,76 |
Овощной |
» |
6,2 |
4,0 |
2,2 |
10,4 |
6,8 |
3,6 |
16,6 |
10,8 |
5,8 |
Итого |
т (полуфабри-катов)/смену |
10,86 |
6,27 |
4,59 |
17,8 |
10,35 |
7,45 |
28,38 |
16,5 |
11,88 |
Кулинарный |
т (готовой про-дукции)/смену |
4,91 |
4,91 |
— |
8,1 |
8,1 |
— |
13,02 |
13,02 |
— |
Кондитерский |
То же |
1,15 |
1,15 |
— |
1,96 |
1,96 |
— |
3,18 |
3,18 |
|
тыс. шт/смену |
11,5 |
11,5 |
— |
19,6 |
19,6 |
— |
31,8 |
31,8 |
— |
|
Итого |
т (готовой про-дукции)/смену |
6,06 |
6,06 |
— |
10,06 |
10,06 |
— |
16,2 |
16,2 |
— |
Всего |
т (выпускаемой продукции)/смену |
16,92 |
12,33 |
— |
27,86 |
20,41 |
— |
44,58 |
32,7 |
— |
Примечания: 1. В общую мощность кулинарного цеха, кроме основных полуфабрикатов, включены сухие и мелочно-жировые продукты (см. табл. 2.9). 2. В общую мощность мясного и рыбного цехов включено сырье наполнителей для производства рубленых и панированных изделий 3. В общую мощность фабрик (предприятий) кондитерские изделия включены по массе из расчета средней массы одного изделия 100 г. 4. В общую мощность мясного цеха включены кости в количестве 20 % (70 % костей используют в кулинарном цехе для варки бульона, а 30 % вывозят в диетические столовые и рестораны).
При анализе материалов, характеризующих современное состояние и перспективы развития города, изучают следующие вопросы: численность, социально-демографическую структуру населения, планировочные особенности, транспортные сети и другие данные генерального плана развития города; состояние и перспективы развития сети доготовочных предприятий, обслуживающих различные контингенты населения по месту работы, учебы и проживания; существующий уровень использования полуфабрикатов, кулинарных и кондитерских изделий в сети доготовочных предприятий; состояние и размещение предприятий общественного питания по выработке полуфабрикатов, кулинарных и кондитерских изделий и прикрепленной к ним сети доготовочных предприятий. Концепция развития и размещения заготовочных предприятий в увязке с сетью доготовочных предприятий должна учитывать перспективы индустриализации общественного питания.
К заготовочному предприятию могут прикрепляться доготовочные предприятия, находящиеся в радиусе оптимальной транспортной доступности, которые обслуживают однородные контингенты питающихся (столовые при промышленных предприятиях, вузах, техникумах и школах), а также общедоступные предприятия (столовые, специализированные предприятия общественного питания и др.).
Вновь строящиеся заготовочные предприятия размещают исходя из наличия свободной территории, пригодности ее по геологическим условиям и объему работ для инженерной подготовки, характера окружающей застройки и санитарно-гигиенических условий, целесообразности реконструкции существующей застройки, обеспечения удобных транспортных связей с коммунально-складской зоной и потребителями продукции.
В проектно-сметной документации на реконструкцию и техническое перевооружение существующих заготовочных предприятий с учетом каждого конкретного объекта предусматривают: замену устаревшего оборудования и внедрение прогрессивной технологии производства продукции с использованием поточных линий, новейших видов оборудования, функциональных емкостей и контейнеров, способствующих созданию единой транспортной-технологической «цепочки» по производству, хранению, доставке и реализации пищи от заготовочных до доготовочных предприятий общественного питания; перепланировку и замену конструкций с целью достижения наилучших условий производства и улучшения условий труда персонала; доведение размеров подсобных, вспомогательных и бытовых помещений до нормативных величин, соответствующих проектируемой мощности предприятий. В проектах реконструкции предусматривают упорядочение генпланов предприятий с обеспечением зонирования и улучшения благоустройства их территорий, разделения транспортных и людских потоков.
В составе заготовочного предприятия, обслуживающего коллективы промышленного предприятия или учреждения, предусматривают разветвленную сеть доготовочных и раздаточных предприятий, которые являются самой массовой формой предприятий общественного питания, обеспечивающих трудовые коллективы горячей пищей в рабочее время. К ним относятся столовые (доготовочные раздаточные), буфеты, магазины кулинарии, которые входят в структуру социальных служб предприятий или учреждений.
Предпроектные и проектные материалы для них являются частью общей документации по реконструкции, расширению и новому строительству производственных предприятий.
Существующие в настоящее время на производственных предприятиях столовые-доготовочные необходимо реконструировать в связи с переводом их на работу по индустриальной технологии приготовления пищи, предусматривающей использование продукции высокой степени готовности и готовых блюд с применением функциональных емкостей и контейнеров, механизированных раздаточных линий, передвижного теплового оборудования, системы предварительных заказов и т.
д. При этом необходимо руководствоваться Методическими указаниями о проектировании объектов общественного питания, работающих в условиях индустриальной технологии приготовления пищи, для разных типов производственных предприятий.
Объемно-планировочные и конструктивные решения вновь возводимых отдельно стоящих или пристроенных доготовочных предприятий должны отвечать требованиям, предъявляемым к доготовочным предприятиям общедоступной сети или ведомственным нормам. Доготовочные предприятия могут быть встроены в производственные, подсобные и вспомогательные помещения промышленных зданий и учреждений.
Доготовочные предприятия должны иметь оборудованные приемные участки (со встроенными или пристроенными рампами, с навесами, выравнивающими площадками и т. д.) для получения обменных контейнеров.
При техническом перевооружении существующих доготовочных предприятий должно быть предусмотрено обновление оборудования, внедрение новой технологии на предприятии; при реконструкции и расширении может осуществляться также необходимая перепланировка с сокращением площадей производственных и складских помещений и увеличением площадей залов, организацией магазинов кулинарии, столов заказов и буфетов, улучшением условий работы и отдыха для персонала.
В проектах заготовочных и доготовочных предприятий предусматривают: оптимальный температурно-влажностный режим в рабочей зоне; максимальное снижение ручных трудовых затрат при санитарной обработке полов, окон и оборудования. Проектирование новых и реконструкцию действующих заготовочных предприятий общественного питания осуществляют в соответствии с разработанными Гипроторгом Ведомственными нормами технологического проектирования заготовочных предприятий общественного питания по производству полуфабрикатов, кулинарных и кондитерских изделий.
Контрольные вопросы и задания.
1. Каково содержание технико-экономического обоснования проекта?
2. Где можно размещать общедоступные предприятия общественного питания?
3. Какие существуют нормативы расчета сети общедоступных предприятий общественного питания?
4. Как рассчитать потребность в числе мест для определенного типа предприятия в конкретном городе?
5. Как определить потребность в числе мест на предприятиях общественного питания при вузах и техникумах?
6. Как рассчитать потребность в числе мест в столовых при производственных предприятиях и учреждениях?
7. Охарактеризуйте назначение и состав заготовочных предприятий общественного питания.
8. На основании каких документов осуществляют проектирование заготовочных предприятий?
9. Чем отличаются заготовочные предприятия от заготовочных фабрик?
