Отладка программ
После того, как программные модули были успешно оттранслированы, размещены по конкретным адресам и связаны между собой, для отладки программы можно воспользоваться любым из следующих методов:
- внутрисхемным эмулятором
- встроенным программным отладчиком
- внешним программным отладчиком
- отлаживаемым устройством с записанным в память программ двоичным кодом программы
Внутрисхемный эмулятор с отображением переменных языка программирования на дисплее компьютера оказывает значительную помощь при отладке программ непосредственно на разрабатываемой аппаратуре. Этот метод отладки предоставляет наиболее удобную среду, когда можно непосредственно в отлаживаемом устройстве останавливать программу, контролировать выполнение программы непосредственно по исходному тексту программы, состояние внешних портов и внутренних переменных, как входящих в состав микросхемы, так и объявленных при написании исходного текста программы. Отметим, что при отладке программы с использованием внутрисхемного эмулятора необходимо включать в объектные модули символьную информацию. Необходимое для отладки программ оборудование показано на рисунке 1.
Рисунок 1. Пример системы отладки программного обеспечения для микроконтроллеров.
До недавнего времени внутрисхемный эмулятор являлся отдельным устройством, подключаемым к разрабатываемой плате вместо микроконтроллера. В состав современных микроконтроллеров часто входит встроенный внутрисхемный эмулятор. При этом наиболее удобным интерфейсом для связи с компьютером является JTAG интерфейс, хотя некоторые фирмы-производители микросхем предлагают свой интерфейс.
При использовании интегрированной среды программирования предоставляется удобный интерфейс, позволяющий легко отлаживать разрабатываемую программу. В настоящее время стандартом де-факто стал интерфейс, похожий на программную оболочку Visual C. Пример внешнего вида такой программной оболочки приведён на рисунке 2.

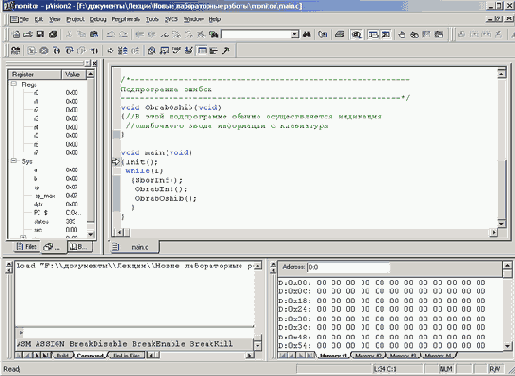

Рисунок 2. Пример внешнего вида отладчика интегрированной системы отладки программного обеспечения.
Встроенный программный отладчик, входящий в состав интегрированной среды программирования не позволяет проконтролировать работу аппаратуры, подключенной к внешним ножкам микроконтроллера, но значительно удешевляет отладочный комплекс, необходимый для написания программ для микроконтроллеров. Сигналы, которые должна подавать на микроконтроллер аппаратура задаются самим программистом (а значит уже на этом этапе возможно возникновение ошибок из-за неправильного понимания работы аппаратуры). Ручной ввод этих сигналов значительно замедляет процесс отладки программного обеспечения.
Внешний программный отладчик. В некоторых случаях используется не интегрированная среда программирования, а отдельный транслятор с выбранного языка программирования. В этом случае можно воспользоваться любой программой, эмулирующей выбранный тип микроконтроллера. Так как объектные форматы различных трансляторов несколько отличаются друг от друга, то в качестве входного файла используется загрузочный модуль в двоичном или гексадецимальном формате. В этих форматах отладочная информация полностью отсутствует, поэтому отладку в таких программах можно вести только с помощью встроенного дизассемблера и распечатанного (или открытого в другом окне) листинга программы. Естественно, что это ещё более неудобный способ отладки по сравнению с использованием интегрированной среды программирования и внутрисхемного эмулятора.
Программирование микросхемы. При использовании любого способа отладки программы, готовый загрузочный модуль записывается во внутреннюю память программ микроконтроллера при помощи программатора (который входит в состав многих современных микросхем микроконтроллеров). После этого ведётся тщательное тестирование разработанного устройства с целью обнаружения ошибок в схеме и программе этого устройства. Только после успешного прохождения этого тестирования программа считается полностью написанной и отлаженной.
При написании достаточно простых программ иногда для отладки программ используют только этот последний этап тестирования.Однако обнаружение, поиск и устранение ошибок при использовании только этого метода очень трудоёмок! Это то же самое, что пытаться настроить аппаратуру без использования приборов!
