Блок обработки сигналов микропроцессора
Основным принципом работы любого цифрового устройства с памятью, в том числе и микропроцессора, является наличие цепи синхронизации. Этот сигнал, как и цепь питания, подводится к любому регистру цифрового устройства.
Блок обработки сигналов предназначен для считывания из системной памяти и выполнения считанных команд. Эти действия он осуществляет под управлением , который формирует последовательность микрокоманд, необходимую для выполнения команды. Схема одного из вариантов построения блока обработки сигналов приведена на рисунке 1.

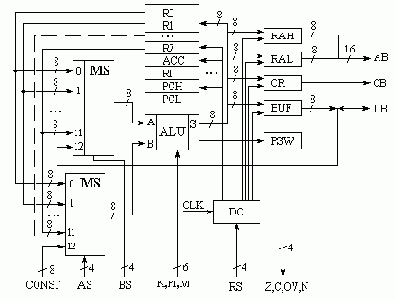

Рисунок 1. Блок обработки сигналов.
В этой схеме явно просматривается, что отдельные биты микрокоманды (показанной внизу схемы) управляют различными блоками БОС, поэтому их можно рассматривать независимо друг от друга. Такие группы бит называются полями микрокоманды и составляют формат этой микрокоманды. Кроме бит, управляющих блоком обработки сигналов есть биты, управляющие блоком микропрограммного управления. Формат микрокоманды рассматриваемого процессора приведён на рисунке 3. Результат выполнения микрокоманды записывается по сигналу общей синхронизации CLK.
Для хранения и декодирования выполняемой команды выделим восьмиразрядный регистр, который назовём RI.
Для реализации более простой системы команд выберем аккумуляторный процессор. Соответственно необходимо один из регистров выделить в качестве аккумулятора ACC.
Так как мы выбрали для примера восьмиразрядный микропроцессор, то и все регистры в этом процессоре восьмиразрядные. Максимальное число, которое можно записать в такой регистр - 255, но для большинства программ такого объёма памяти недостаточно. В приведённой на рисунке 1 схеме для того, чтобы получить 16-ти разрядный адрес используется два 8-ми разрядных регистра адреса. Теперь максимальное число, которое можно записать в этих двух регистрах будет 65535, что вполне достаточно для записи программ и обрабатываемых ими данных. Для того, чтобы различать регистр старшего и младшего байта адреса обозначим их как PCH - старший байт и PCL- младший байт.
Это позволяет при помощи восьмиразрядного АЛУ формировать 16-ти разрядный адрес.
Программный счётчик хранит текущее значение ячейки памяти из которой считывается команда, но процессор может обращаться и к данным, поэтому для формирования адреса выделим ещё пару регистров RAH - старший байт и RAL - младший байт. Выходы этих регистров выведем за пределы микросхемы и будем использовать в качестве шестнадцатиразрядной шины адреса.
Ещё один регистр используется для формирования сигналов управления системной шины микропроцессора. В простейшем случае это сигналы записи (WR) и чтения (RD). Для формирования необходимых сигналов достаточно записывать в определённый бит регистра логический 0 или 1. Определим формат регистра управления. Пусть нулевой бит этого регистра будет сигналом записи, а первый бит этого регистра будет сигналом чтения. Остальные биты этого регистра пока не важны. Полученный формат приведён на рисунке 2.
