Недвоичные счётчики с обратной связью


Если посмотреть на временную диаграмму сигналов на выходах двоичного счётчика, приведённого на рисунке 1, то можно увидеть, что частота сигналов на его выходах будет уменьшаться в два раза по отношению к предыдущему выходу. Это позволяет использовать счетчики в качестве делителей частоты входного сигнала. Эти делители частоты могут быть использованы в устройствах формирования высокостабильных генераторов частоты (синтезаторов частот). Частоты могут быть использованы либо для синхронизации цифровых устройств (в том числе и микропроцессоров) либо в качестве задающих генераторов радиоприёмных и радиопередающих устройств.

Рисунок 1. Временная диаграмма четырёхразрядного счётчика.

При использовании цифровых счётчиков в качестве устройств формирования опорных частот может потребоваться обеспечить коэффициент деления, отличающийся от степени числа 2. Ещё одна ситуация, когда необходимо применять недвоичные счётчики возникает при отображении информации, записанной в счётчике. Человек, который работает с электронной техникой, привык работать с десятичной системой счисления, поэтому возникает необходимость отображать хранящееся в счётчике число в непосредственно десятичном виде. Это намного проще сделать, если и счет вести сразу в коде. Иначе для индикации потребуется перекодировать информацию из в код.

Построить недвоичный счётчик можно из двоичного за счёт выбрасывания лишних комбинаций единиц и нулей. Это может быть осуществлено при помощи обратной связи. Для этого при помощи определяется число, соответствующее коэффициенту счёта, и сигнал с выхода этого дешифратора обнуляет содержимое двоичного счётчика. В качестве примера на рисунке 2 приведена схема двоично-десятичного счётчика.

Рисунок 2 Схема десятичного счётчика, построенного на основе двоичного счётчика.

В этой схеме дешифратор построен на двухвходовой схеме "2И", входящей в состав микросхемы двоичного счётчика. Дешифратор декодирует число 10 (1010 в двоичной системе счисления). В соответствии с принципами построения схем по произвольной таблице истинности для построения дешифратора требуется ещё два инвертора, подключённых к выходам 1 и 4.
Однако после сброса счётчика числа, большие 10 никогда не смогут появиться на выходах микросхемы. Поэтому схема дешифратора упрощается и вместо четырёхвходовой схемы "4И" можно обойтись двухвходовой схемой. Инверторы тоже оказываются лишними.

При использовании счётчиков в качестве делителей частоты тоже можно воспользоваться обратной связью. Приведём в качестве примера схему делителя частоты на 1000. При разработке делителя прежде всего определим сколько потребуется микросхем двоичных счётчиков. Для этого определим степень числа 2, при которой число M=2n будет больше требуемого числа 1000. Это будет число 10. При возведении основания системы счисления 2 в 10 степень получится число 1024. То есть, при использовании для построения делителя частоты непосредственно триггеров, достаточно будет десяти триггеров. Однако обычно для построения делителей частоты используют готовые двоичные счётчики, поэтому определим необходимое количество микросхем двоичных счётчиков. При использовании четырёхразрядных двоичных счётчиков достаточно будет трёх микросхем, так как в трёх микросхемах будет 3*4=12 триггеров, что заведомо больше минимального числа триггеров.

Следующим этапом построения делителя частоты будет перевод коэффициента деления 1000 в двоичное представление. Десятичное число 1000 в двоичном виде будет выглядеть как 0011 1110 1000. В этом числе шесть единиц, поэтому для построения делителя будет достаточно шестивходовой схемы "И". Однако такие  схемы не выпускаются, поэтому воспользуемся микросхемой "8И-НЕ". Неиспользуемые входы этой микросхемы подключим к питанию. Ненужную нам инверсию сигнала скомпенсируем дополнительным инвертором. Получившаяся схема делителя на 1000 приведена на рисунке 3.

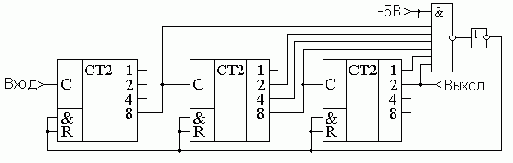

Рисунок 3 Схема делителя на 1000, построенного на основе трёх двоичных счётчиков.

При использовании счётчиков в составе синтезаторов частот может потребоваться формирование целого диапазона частот. В этом случае делитель должен обладать возможностью изменения коэффициента деления (ДПКД).При использовании обратной связи для этого потребуется полный дешифратор и переключатели его выходов на вход сброса счётчика. Схема при этом получается сложной, а управление неудобным. Пример двухразрядного делителя с переменным коэффициентом деления (ДПКД), построенного на десятичных счётчиках приведён на рисунке 4.

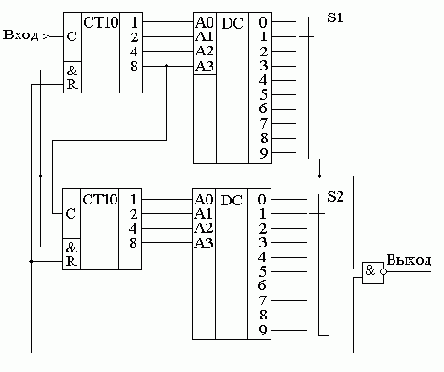

Рисунок 4. Схема делителя с переменным коэффициентом деления с максимальным коэффициентом деления 100, построенного на основе двух десятичных счётчиков.

[ ] [ ] [ ]
