Передача переменных-параметров в подпрограмму


В приведённом выше примере байт передаётся в подпрограмму через глобальную переменную G_Per. Однако программа будет эффективнее при использовании подпрограммы с параметрами. Мы знаем, что параметр подпрограммы - это локальная переменная. В этом случае могут значительно снизиться требования к памяти данных. Для размещения локальных переменных лучше всего использовать внутренние регистры процессора. На языке ASM51 для передачи параметра размерностью один байт обычно используется аккумулятор как показано в примере программы, приведённом на рисунке 2.

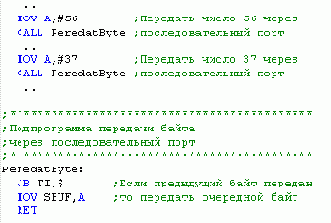

Рисунок 2. Пример подпрограммы - процедуры с передачей байта через аккумулятор.

Вызов такой подпрограммы на языке программирования С выглядел бы следующим образом:

Если в подпрограмму нужно передать двухбайтовое значение, то в качестве параметра подпрограммы используется пара регистров (обычно регистры R6-старший байт и R7-младший байт). Пример программы, передающей в подпрограмму двухбайтовое число, написанной на языке программирования ASM-51 приведён на рисунке 3.

Рисунок 3. Пример подпрограммы - процедуры с передачей двухбайтного числа через регистры R7 и R6.

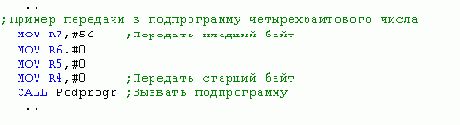

Если в подпрограмму нужно передать четырёхбайтовое значение (это требуется для переменной, соответствующей типу long или float), то используются регистры R4...R7 (регистр R4 - старший байт):

Регистры R0 и R1 обычно используются в качестве указателей обрабатываемых переменных таких как строки или массивы. Если требуется, чтобы подпрограмма обработала значительный объём данных, как например:

то эти данные можно передать через параметр - указатель. В качестве указателя при обращении к внешней памяти данных или к памяти программ обычно используется регистр-указатель данных DPTR. Пример передачи в качестве параметра строки, написанный на языке программирования ASM-51 приведён на рисунке 4:

Рисунок 4. Пример подпрограммы - процедуры с передачей адреса строки через регистр DPTR.

При обращении к массивам или структурам, расположенным во внутренней памяти данных в качестве указателя адреса используется регистр R0 или R1. Пример передачи в подпрограмму массива в качестве параметра, написанный на языке программирования ASM-51 приведён на рисунке 5:

Рисунок 5. Пример подпрограммы - процедуры с передачей адреса массива через регистр R0.
