Таблица прерываний защищённого режима


Обработка прерываний и исключений в защищённом режиме по аналогии с реальным режимом базируется на таблице прерываний. Но таблица прерываний защищённого режима является таблицей дескрипторов, которая содержит так называемые вентили прерываний, вентили исключений и вентили задач.

Таблица прерываний защищённого режима называется дескрипторной таблицей прерываний IDT (Interrupt Descriptor Table). Также как и таблицы GDT и LDT, таблица IDT содержит 8-байтовые дескрипторы. Причём это системные дескрипторы - вентили прерываний, исключений и задач. Поле TYPE вентиля прерывания содержит значение 6, а вентиля исключения - значение 7.

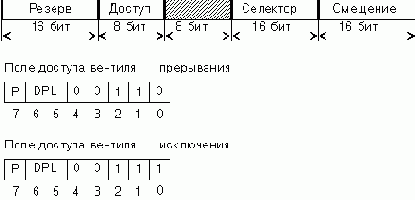

Формат элементов дескрипторной таблицы прерываний IDT показан на рис. 12.

Рис. 12. Формат элементов дескрипторной таблицы прерываний IDT.

Где располагается дескрипторная таблица прерываний IDT?

Её расположение определяется содержимым 5-байтового внутреннего регистра процессора IDTR. Формат регистра IDTR полностью аналогичен формату регистра GDTR, для его загрузки используется команда LIDT. Так же, как регистр GDTR содержит 24-битовый физический адрес таблицы GDT и её предел, так и регистр IDTR содержит 24-битовый физический адрес дескрипторной таблицы прерываний IDT и её предел.

Регистр IDTR обычно загружают перед переходом в защищённый режим. Разумеется, это можно сделать и потом, находясь в защищённом режиме. Однако для этого программа должна работать в привилегированном нулевом кольце.
