Защищенный режим процессоров Intel


Преобразование адресов


Процессор i80386 в защищённом режиме использует трёхступенчатую схему преобразования адреса.

Программы используют логический адрес, состоящий из селектора и смещения (аналогично процессору i80286). Селектор полностью аналогичен используемому в процессоре i80286. Компонента смещения является 32-разрядной, т.к. допустимый размер сегмента значительно превышает 64 килобайта.

Уровень логического адреса - это первая ступень в схеме преобразования адресов.

Вторая ступень - получение из логического адреса 32-разрядного линейного адреса. Линейный адрес берётся из глобальной или локальной таблицы дескрипторов (GDT или LDT) в зависимости от соответствующего бита селектора (бит 2). Механизм получения линейного адреса напоминает механизм получения 24-разрядного физического адреса в процессоре i80286. Однако линейный адрес не отображается непосредственно на адресную шину памяти, то есть он не является физическим адресом.

Для получения из линейного адреса физического адреса используется третья ступень - механизм страничной адресации. С помощью этого механизма 20 старших бит линейного адреса используются для выбора блока памяти размером 4 килобайта. Такой блок называется страницей физической памяти. Оставшиеся 12 бит линейного адреса представляют собой смещение внутри страницы.

Процесс преобразования логического адреса в линейный иллюстрируется рис. 17.

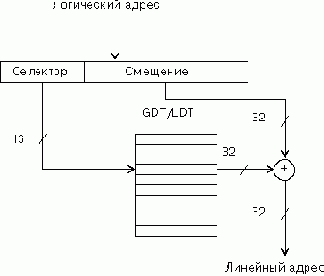

Рис. 17. Преобразование логического адреса в линейный.

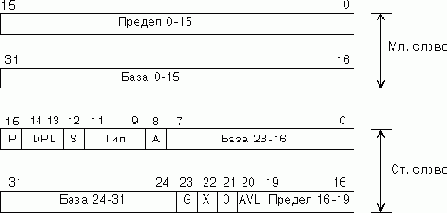

Значение из поля индекса селектора используется в качестве индекса в таблице LDT или GDT для выборки 32-разрядного базового адреса. Этот базовый адрес складывается со второй компонентой логического адреса - смещением. В результате получается 32-разрядный линейный адрес.

Преобразование линейного адреса в физический иллюстрируется рис. 18.

Рис. 18. Преобразование линейного адреса в физический.

Процесс вычисления адреса страницы часто называют трансляцией страниц. Старшие 10 бит линейного адреса используются как индекс в таблице, называемой каталогом таблиц страниц. Расположение каталога таблиц страниц в физической памяти определяется содержимым системного регистра процессора CR3.
